TC75W58FU是一款采用CMOS技术设计的通用双比较器。与传统的双极型比较器相比，它提供了几个优势，包括更低的功耗和单电源操作能力。以下是一些关键规格：

• 低电源电流： TC75W58FU的典型电源电流仅为20μA，使其非常适合电池供电设备和其他对功耗敏感的应用。

• 宽输入电压范围： 共模输入电压范围从VSS到VDD-0.9V，在各种操作条件下提供了灵活性。

• 开漏输出： 该功能允许输出与其他开漏输出形成有线或连接，便于更复杂的电路设计。

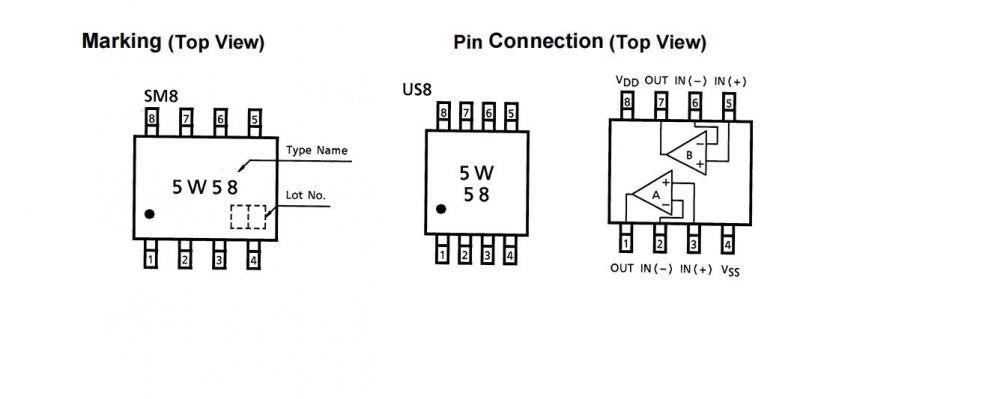

• 小型封装： TC75W58FU采用SSOP8封装，适用于空间受限的应用。

•

•

•

了解TC75W58FU的电气特性对于优化其在特定应用中的性能至关重要。以下是VDD = 5V和Ta = 25°C时的一些重要参数：

• 输入偏移电压： ±1mV（典型），±7mV（最大）

• 输入偏移电流： 1pA（典型）

• 输入偏置电流： 1pA（典型）

• 电压增益： 94dB（典型）

• 电源电流： 22μA（典型）

• 传播延迟（开启）： 800ns（典型）

• 传播延迟（关闭）： 230ns（典型）

这些特性突显了TC75W58FU的高效、精确和快速，使其成为高性能应用中的可靠选择。

在电源管理系统中，TC75W58FU可以用于监控电压水平，确保稳定运行。其低电源电流和宽输入电压范围使其适合检测欠压或过压条件，触发适当的响应以保护敏感组件。

TC75W58FU的高电压增益和低输入偏移电压在信号处理应用中具有优势。它可以用于模数转换器（ADC）电路中，将输入信号与参考电压进行比较，从而实现精确高效的信号转换。

对于电池供电设备，最小化功耗至关重要。TC75W58FU的低电源电流延长了电池寿命，使其成为便携式电子设备、远程传感器和其他电池供电应用的理想选择。

在工业自动化中，TC75W58FU可以用于各种控制和监控系统。其开漏输出允许与其他组件轻松集成，从而实现复杂的逻辑操作并增强系统可靠性。

在设计使用TC75W58FU的电路时，工程师应考虑以下几点：

• 电源顺序： 确保I/O引脚的电压水平不超过VDD或低于VSS，以防止闩锁条件。

• 噪声免疫： 实施适当的过滤和屏蔽措施，以保护比较器免受外部噪声的影响，这可能会影响其性能。

• 热管理： 虽然TC75W58FU具有宽工作温度范围（-40至85°C），但在高温环境中保持可靠性仍需适当的热管理。

东芝的TC75W58FU双比较器提供了低功耗、高精度和多功能的结合，使其成为各种工程应用中的宝贵组件。通过了解其特点和特性，工程师可以有效地将TC75W58FU融入其设计中，提升性能和可靠性。无论是在电源管理、信号处理还是工业自动化中，TC75W58FU都作为现代电子系统中的坚固高效解决方案脱颖而出。
