在电力电子和电源技术中，整流器是将交流电（AC）转换为直流电（DC）的关键器件。根据整流方式的不同，常用的有半波整流和全波整流。这两种整流方法在电路结构、输出波形、效率和应用场景等方面存在显著差异。本文将详细介绍半波与全波整流的基本原理、优缺点以及它们之间的主要区别。

什么是半波整流？

定义

半波整流是利用单个二极管将交流电源的正半周或负半周“允许”通过，同时阻断另一半周的电流，从而只获得一个方向的电流输出。

原理

在交流电的周期内，只有当电源电压为正（或为负，取决于电路设计）时，二极管导通，电流通过负载形成直流；当电源反向时，二极管截止，电路中无电流流动。

特点

结构简单，成本低。

整流效率较低，只有半个周期的电能被利用。

输出波形为脉冲直流，含有较多纹波。

什么是全波整流？

定义

全波整流是利用两个或更多二极管，将交流电的正半周和负半周都转换为直流信号，从而在整个交流周期中都能有效利用。

原理

中心抽头式全波整流：使用一个变压器次级绕组中间抽头和两个二极管，将正负半周都整形为正向电流。

桥式全波整流：不需变压器抽头，采用四个二极管组成桥式电路，实现双向整流效率。

特点

结构比半波复杂，但效率更高。

输出波形平滑，纹波较小。

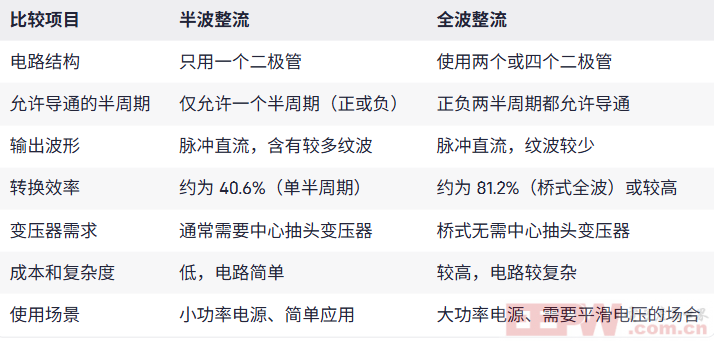

半波与全波整流的区别

实际应用中的选择

半波整流多应用于简单的低功率设备、试验电源或对成本敏感的场合。

全波整流则广泛应用于各种大功率电源、电子设备及需要稳定直流电的场合，其效率和性能都优于半波整流。

半波整流和全波整流虽然都能实现交流到直流的转换，但它们在电路结构、效率、输出质量和应用场景方面存在明显差异。半波整流适合简单、低功率的设计，而全波整流则因其高效率、更平稳的输出，成为现代电子设备中更为常用的选项。
