在工业自动化领域，电磁阀是控制流体、气体或液体通断的核心元件。随着产线升级和设备集成需求的提升，如何让传统CAN协议设备与高速实时的EtherCAT网络无缝对接，成为工程师们亟需攻克的难题。本文以电磁阀控制场景为例，拆解CAN转EtherCAT的技术逻辑与落地思路。

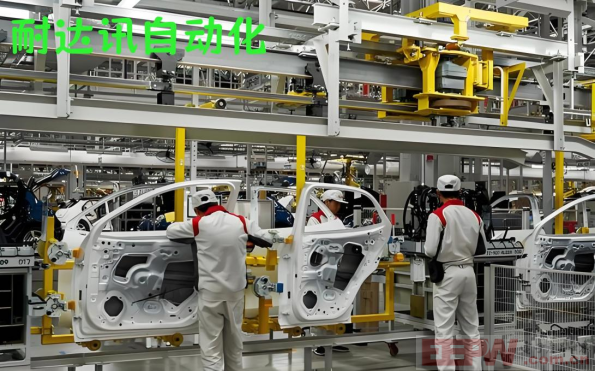

 某汽车零部件产线中，电磁阀控制器采用CAN协议，而主站系统基于EtherCAT构建。初期尝试通过独立协议栈通信时，数据同步延迟高达5ms以上，电磁阀响应滞后导致产线节拍下降20%。更棘手的是，多协议设备混用使系统成本增加30%，调试周期延长。

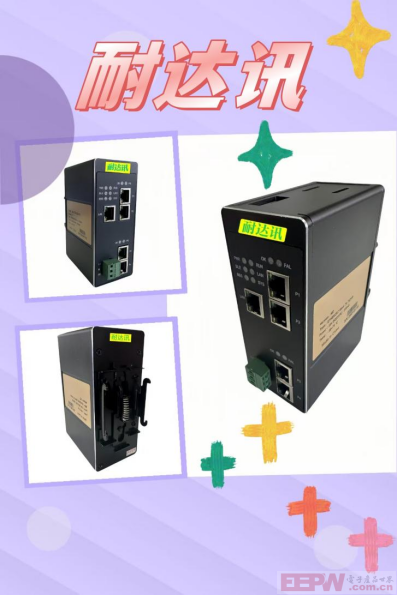

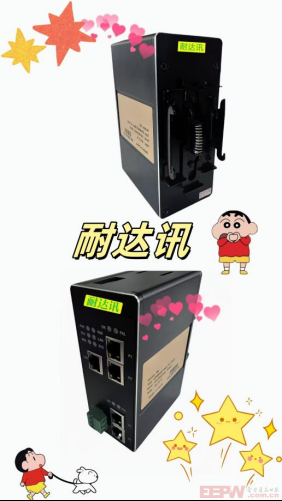

解决方案的核心在于部署耐达讯通信技术CAN转EtherCAT网关，其双协议栈架构能同时处理两种协议的通信需求：

EtherCAT侧：作为从站接入主站网络，支持PDO映射与SDO配置，数据交互周期可压缩至1ms以内；

CAN侧：作为主站管理电磁阀控制器，兼容CiA301标准，支持512个TPDO/RPDO映射，波特率范围覆盖10kbps至1Mbps。

通过耐达讯通信技术网关的“翻译”功能，电磁阀的开启/关闭指令和状态反馈可实时在EtherCAT网络中流转，彻底消除协议壁垒。

以某生产线电磁阀控制为例：

硬件连接：网关的EtherCAT接口接入PLC主站，CAN接口连接电磁阀控制器；

参数设置：在TwinCAT中导入ESI文件生成PDO映射表（如TPDO1：0x6040控制字→0x1600 CAN索引），并通过GW_Canopen_Builder工具配置CAN波特率为500kbps；

调试验证：使用Wireshark抓包确认网关转发周期稳定在0.8ms，CAN总线负载率<30%，电磁阀响应时间缩短至毫秒级。

总结：

耐达讯通信技术CAN转EtherCAT网关的价值不仅在于解决协议兼容性问题，更体现在：

效率提升：通过硬件级协议转换，满足微秒级同步需求，产线节拍可提升25%以上；

成本优化：减少重复部署多协议网络的硬件投入，降低系统复杂度；

扩展灵活：支持126个CAN从站节点扩展，适配产线扩容需求。

对于工程师而言，选择合适的技术方案需结合产线特性与通信需求。耐达讯通信技术CAN转EtherCAT网关并非万能钥匙，但它是打开高效控制之门的关键工具。在实际应用中，合理规划拓扑结构、严格测试兼容性，才能让电磁阀的每一次“开合”都精准如初。
