客户痛点：由于建筑年代久远，现场线路老化严重，线路经常打火、漏电，而且这些电气故障不易察觉，发生后需要电工对现场逐一排查，工作难度很大。

项目需求：通过对该其三级配电系统进行智能化升级改造，由人防转为技防，来提升用电安全性、可靠性及安全监测智能化。

该工程为该寺庙配电改造项目，涉及祖师殿、大雄宝殿、文殊殿、北厢房、大悲殿禅房、关圣殿、弥勒殿大食堂、素餐厅食堂、陈列馆展览区、文物收藏室、罗汉堂、活动板房、藏经阁共十多个区域。根据对应配电箱后负载统计及项目需求，设置了9台智能安全配电装置，分别对应如下：1#配电箱对应的祖师殿、大雄宝殿、文殊殿配置一台36kVA 的智能安全配电装置，2#配电箱对应的北厢房、大悲殿禅房配置一台20kVA 的智能安全配电装置，3#配电箱对应关圣殿、弥勒殿大食堂、素餐厅食堂区域后续负载较多共配置3台智能安全配电装置，包括1台30kVA 的和2台20kVA 的，4#配电箱对应的陈列馆展览区和文物收藏室各配置1台20kVA 的智能安全配电装置，5#配电箱对应的罗汉堂和活动板房配置1台30kVA 智能安全配电装置，6#配电箱对应的藏经阁配置1台20kVA的智能安全配电装置 。为了方便装置的监测和管理，提高管理效率，本方案还配置了安全智慧用电系统，通过无线通讯的方式接入安全用电管理云平台，方便管理人员对所有安装了智能安全配电装置的场所进行维护，项目具体配置见以下示图。

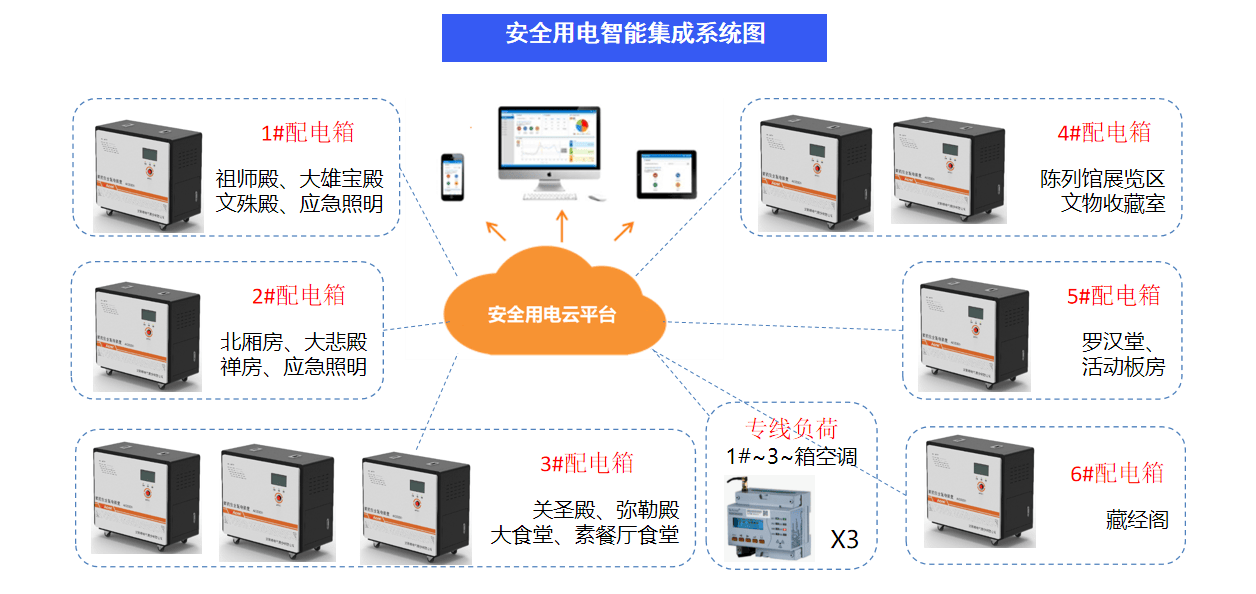

图1项目系统集成图

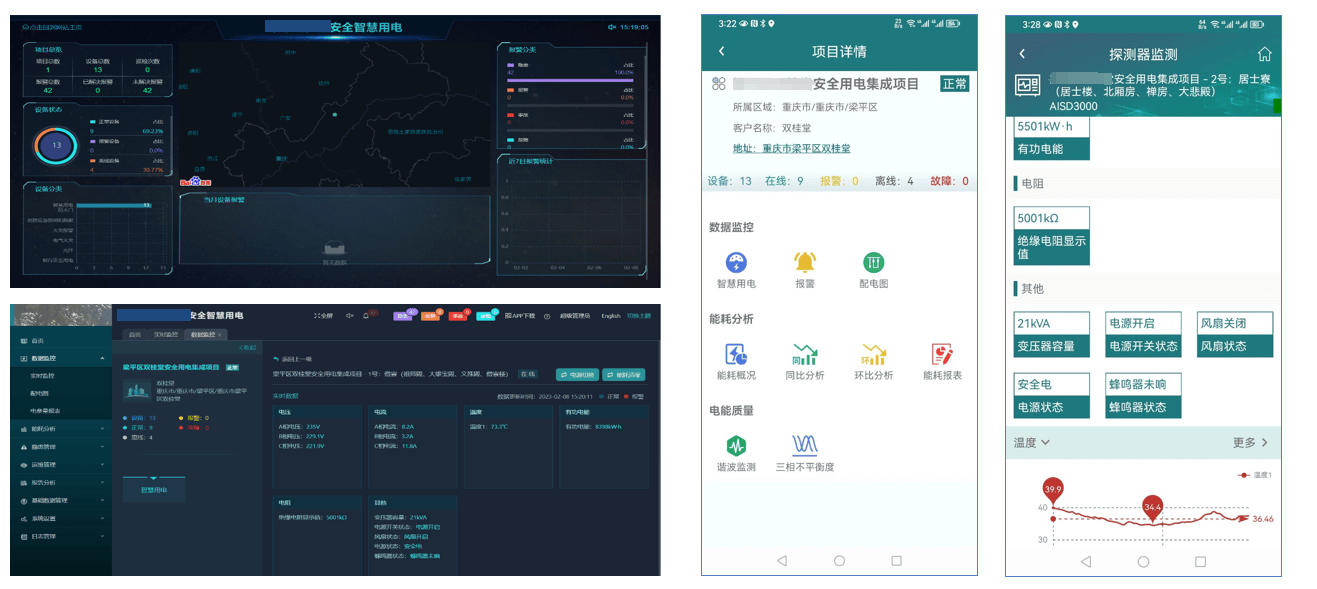

图2安全用电云平台及手机APP实时监控图

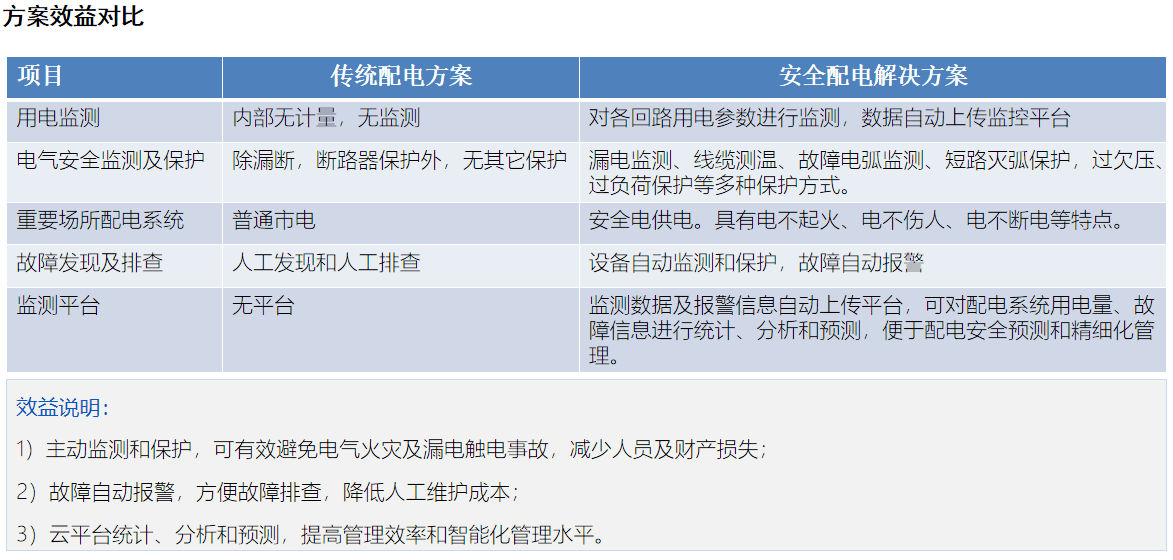

图3装置使用前后对比图

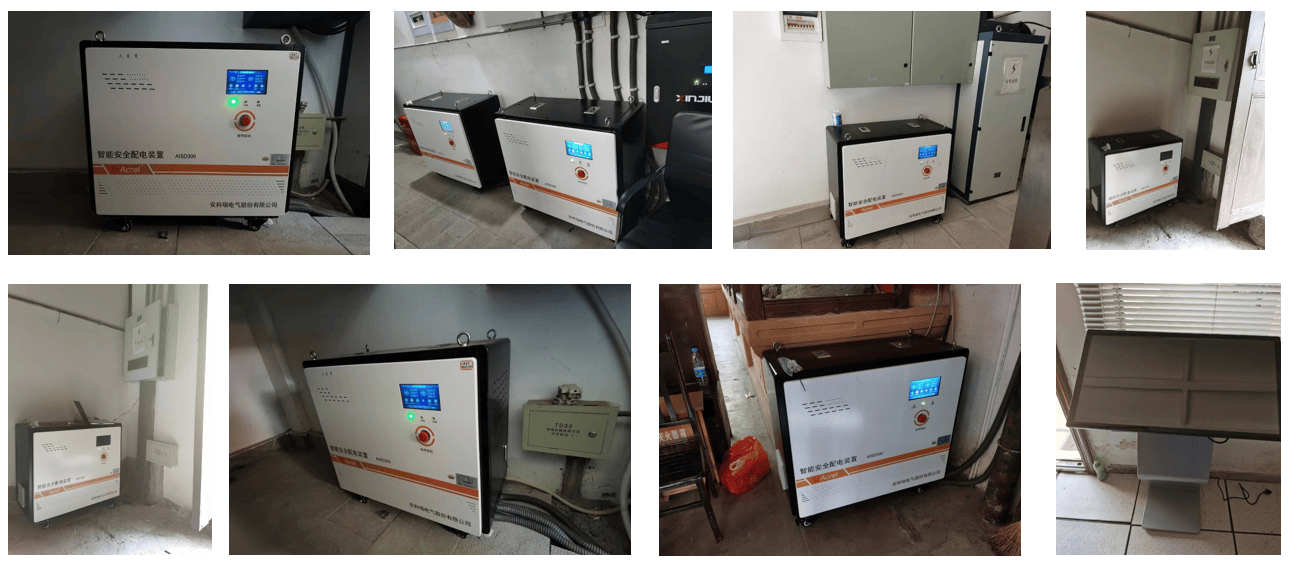

图4装置现场安装图片

4.AISD系列智能安全配电装置介绍

4.1产品介绍

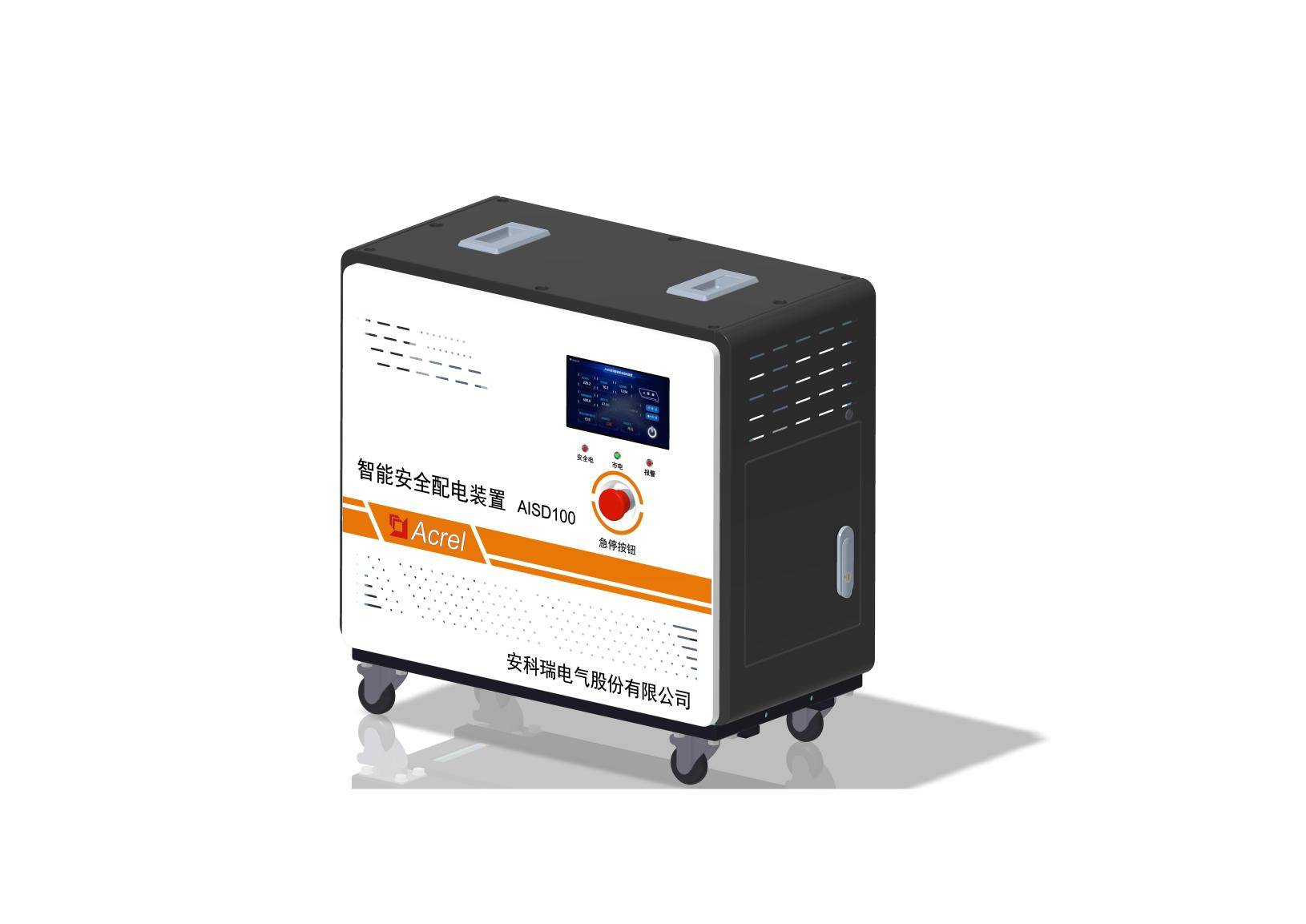

AISD系列智能安全配电装置是安科瑞电气有限公司专门为低压配电侧开发的一款智能安全用电产品，本产品主要针对低压配电侧人身触电安全事故、线路老化、漏电引起电气火灾等等常见隐患而设计。

产品主要应用于寺庙、学校、医院、养老院、康复、酒店、商场、企事业单位、家庭电器等各类低压用电的场合。

4.2功能特点

采用一体化整机设计，专门的用户接线及操作窗口，简化用户使用。

提高供电连续性。装置负载侧电网发生单相接地故障时，电网可持续供电，装置报警，但不会切断电源，不影响用电设备继续运行。

提高供电安全性。装置输出侧负载线路发生单相接地故障时，接地点不会产生火花，防止电气火灾事故发生。

保障人身安全。装置限制了负载侧电网的漏电流，人体误触碰到单根供电线路时，能对人体进行保护，不会造成触电事故。

监测报警功能。后端输出线路发生过载、过欠压、绝缘，以及装置内部超温故障时，装置发出声光报警信号。

电参量测量与显示。装置能实时测量输出线路的电流、电压、功率、电能、装置温度和输出线路对地绝缘电阻值，并在触摸屏上实时显示。

事件记录。装置可存储20条事件记录，可供用户查询。

通讯功能。装置配有1路RS485通讯，采用标准Modbus-RTU协议。也可选配无线通讯功能，通过有线组网或无线方式将数据发送到云平台，用户可以使用浏览器、手机APP或微信众号对装置的远程监测和控制。

具有应急市电切换、浪涌保护及紧急按钮断电功能。

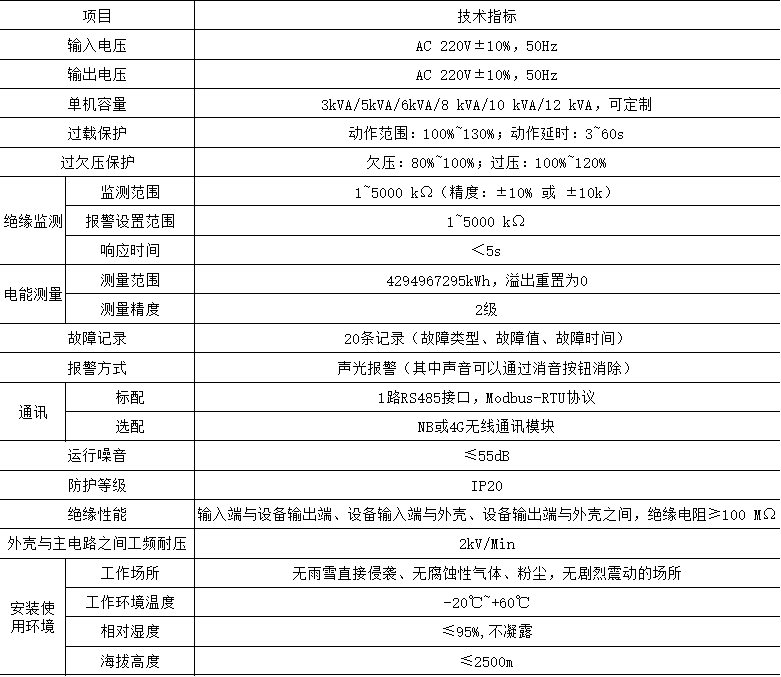

4.3技术指标

注：具体容量选型时请咨询相关工程师。

5.注意事项

1）在选用智能安全配电装置时，装置的额定容量应该与后方用电设备的额定容量保持一致。例如，当智能安全配电装置的额定容量为3kVA时，后方用电设备的额定容量应不超过3kVA，严禁将其使用于额定容量不匹配的配电线路中。

2）智能安全配电装置器采用落地安装，应确保安装场所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。

3）接线时应按接线图操作，同时为了防止接头处接触电阻过大而导致局部过热，也避免因接触不良而导致装置工作不正常，应确保装置相应端子接线拧紧压实。

4）严禁非专业人士擅自打开产品外壳
