U段无线发射芯片的工作原理主要基于射频信号的调制与传输，结合32位RISC MCU内核实现无线通信功能。

以下是具体机制：

射频信号生成与调制：U段无线发射芯片（如 U1T32A ）通过内置的射频振荡器或外部信号源生成UHF频段（500MHz-980MHz）的射频信号，并采用 数字调制技术（如 PWM、频率调制等）对音频或数据信号进行编码。

功率放大与传输：芯片内置功率放大模块（ 全桥/半桥逆变电路 ）将直流电转换为高频交流电，驱动发射线圈产生交变磁场，实现无线能量与信号传输。

抗干扰与频段管理：通过谐振匹配网络（ LC滤波器 ）滤除高频谐波，生成稳定正弦波信号，并支持多频点配置以减少干扰。例如，U段因频段较宽（500MHz-900MHz），在同一区域可设置60个以上频点避免冲突。

低功耗与电源管理：采用单电源供电（3.0V-4.3V），通过集成 LDO 和 DCDC 转换器稳定输出电压，并支持多种低功耗模式以延长设备续航。

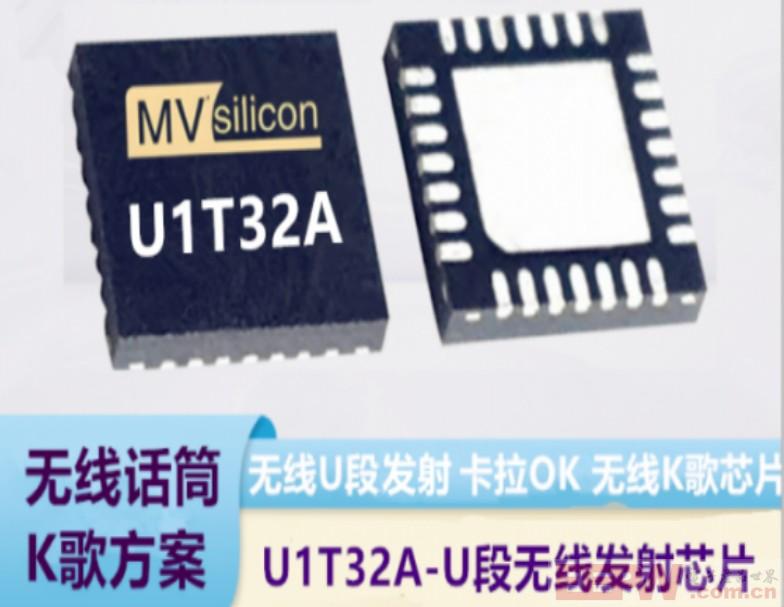

由工采电子代理的U1T32A是用于无线音频传输的发射芯片，配合无线接收芯片完成高品质无线音频传输。由于集成了MCU内核及必要的外设，单芯片集成度高，性价比好。适用于无线K歌系统，无线音频传输和广播系统等。

电源方面，U1T32A芯片支持单电源供电，供电范围为3.0V至4.3V，集成了LDO和DCDC，保证电源输出的稳定性和可靠性；此外，芯片还支持多种低功耗模式，拥有丰富的定时器功能、强大的SAR-ADC功能和丰富的外设接口，满足用户对于各种功能和性能的需求。

该芯片集成了32位RISC MCU内核，射频工作范围覆盖UHF的500 M~980MHz，支持灵活的点触屏和按键操作，内置flash存储器，支持频段配置和数据记忆功能；此外，芯片还具有丰富的定时器功能、强大的SAR-ADC功能、丰富的外设接口和完备的音频功能；同时支持在线调试和代码升级，具备2KV的ESD保护功能，为用户提供稳定可靠的使用环境。

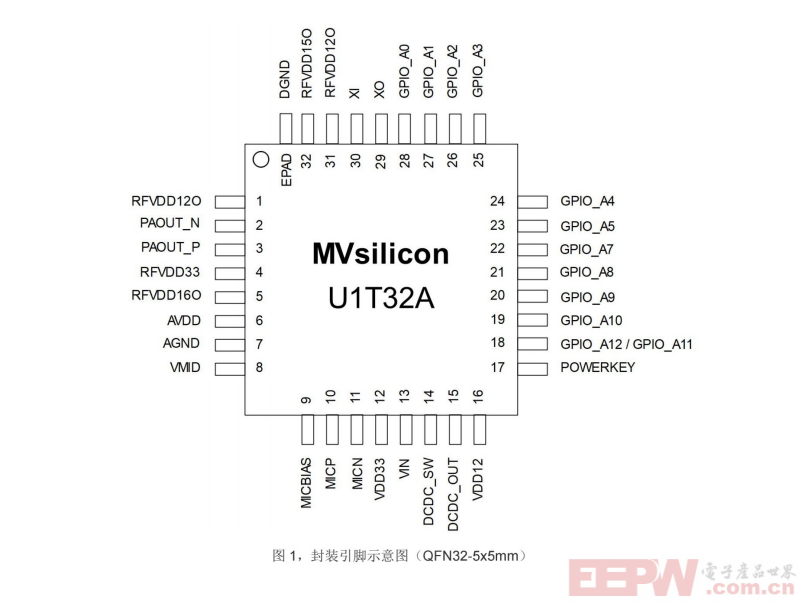

封装引脚示意图：

无线接收芯片 - U1T32A的特性：

集成32位RISC MCU内核，支持点屏和按键等操作

内置 fash 存储器，支持频段配置和数据记忆等

电源:

-单电源供电，供电范围3.0V至4.3V

-集成 LDO 和 DCDC

-集成 Powerkey，支持软开关或硬开关，以及8秒复位

-集成上电复位 POR，低电监测LVD 和运行监测WDG

低功耗:

-支持 Sleep、Deep Sleep 和Powerdown 三种低功耗模式

-支持 GPIO、Powerkey 等唤醒

定时器：

-2个基础定时器 B-TIMER

-1个通用定时器G-TIMER，支持PWM,PWC 功能

SAR-ADC:

-3个外部采样通道，可用于按键和信号检测

-多个内部电压监测采样通道

11个GPIO端口，且复用其它外设功能

射频：

-工作频段500M~980MHz,采用数字调制

-集成PA,功率可调

音频：

-高保真差分或单端输入MIC,增益可调

-1组12S音频接口

支持在线调试和代码升级

ESD:2KV

工作环境温度：-40度~85度
