蝶形光缆和皮线光缆在通信领域中均属于小型化、轻量化的光缆类型，常用于室内布线或短距离接入场景，但二者在结构、性能、应用场景等方面存在明显区别。以下是详细对比：

　　一、结构差异

　　蝶形光缆(Bow-type Drop Cable)

　　光纤：通常为单芯或多芯(如2芯、4芯)，光纤外有紧套层保护。

　　加强件：位于两侧，提供抗拉、抗弯曲性能。

　　护套：采用低烟无卤(LSZH)或聚氯乙烯(PVC)材料，阻燃、耐老化。

　　外形特征：截面呈扁平状，形似蝴蝶，两侧有加强件(如钢带或芳纶纤维)，中间包裹光纤和护套。

　　内部结构：

　　典型规格：外径约2mm×5mm，重量轻，弯曲半径小(最小弯曲半径可达10mm)。

　　皮线光缆(Flat Drop Cable)

　　光纤：多为单芯或双芯，光纤外有松套管或紧套层。

　　加强件：内置于护套中(如钢绞线或玻璃纤维增强塑料)，不直接可见。

　　护套：常用聚乙烯(PE)或LSZH材料，防水、耐紫外线。

　　外形特征：截面为圆形或扁平圆形，结构更紧凑，通常无显眼加强件外露。

　　内部结构：

　　典型规格：外径约2mm×3mm或圆形直径3-5mm，比蝶形光缆更细软。

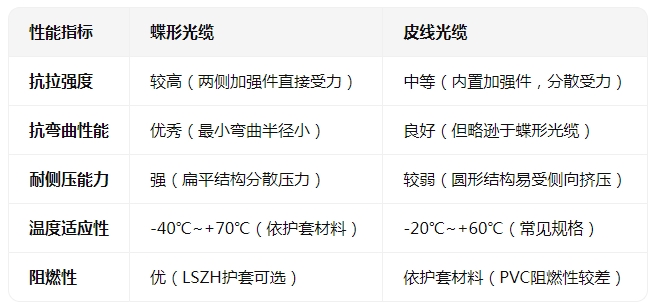

　　二、性能对比

　　三、应用场景

　　蝶形光缆

　　室内布线：家庭宽带、企业局域网末端接入，尤其适合沿墙角、踢脚线隐蔽敷设。

　　FTTH(光纤到户)：从光分纤箱到用户终端的引入段，需频繁弯曲的场景。

　　设备连接：如机柜内设备跳线、监控摄像头到交换机的短距离连接。

　　优势：扁平结构便于贴合墙面，加强件直接暴露便于施工时固定。

　　皮线光缆

　　室外短距离接入：如楼宇间、管道内或架空敷设，需轻量化、易弯曲的场景。

　　移动基站连接：用于基站设备与天线或传输设备的短距离跳线。

　　临时布线：展会、活动现场等需快速部署的临时网络。

　　优势：圆形结构更柔软，适合穿管或架空，重量轻便于搬运。

　　四、施工与维护

　　蝶形光缆

　　施工要点：

　　需用专用工具(如蝶形光缆开剥器)剥离护套，避免损伤光纤。

　　固定时需夹紧两侧加强件，防止光纤受力。

　　维护优势：加强件外露，便于检查是否松动或断裂。

　　皮线光缆

　　施工要点：

　　开剥时需小心，避免切断内置加强件。

　　弯曲半径需严格控制，防止光纤微弯损耗。

　　维护优势：结构紧凑，适合空间受限的维护场景。

　　五、成本与选型建议

　　成本对比：

　　蝶形光缆因结构复杂，单价通常略高于皮线光缆(约高10%-20%)。

　　但蝶形光缆的抗拉、耐侧压性能更强，长期维护成本可能更低。

　　选型建议：

　　优先选蝶形光缆：

　　室内布线需频繁弯曲或固定。

　　对阻燃、耐温性能要求高。

　　优先选皮线光缆：

　　室外或移动场景需轻量化、易弯曲。

　　预算有限且对性能要求适中。

　　六、常见误区澄清

　　误区1：蝶形光缆和皮线光缆是同一种产品。

　　澄清：二者结构、性能差异显著，需根据场景区分使用。

　　误区2：皮线光缆不能用于室内。

　　澄清：皮线光缆可用于室内，但需选择LSZH护套等阻燃型号。

　　误区3：蝶形光缆的加强件必须为金属材质。

　　澄清：加强件也可为芳纶纤维等非金属材料，适用于电磁干扰敏感场景。
