得力14885真空包装机传感器损坏，导致抽真空后无法自动封口。采用555延时模块改造，手动触发后自锁5秒完成热封，5.4元低成本修复。同理此法也可使用在时间继电器的场合。

▼包装机正面：

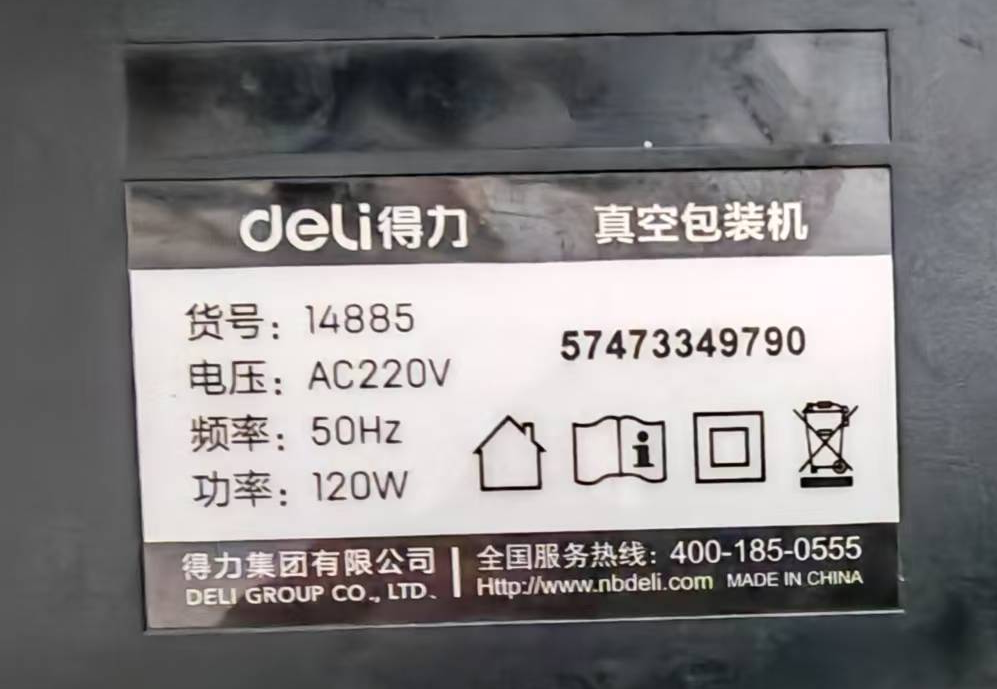

▼包装机反面：

工作原理：先创造负压环境排出空气，再通过高温加压实现永久密封。

（1）将装有食物的真空袋开口端平整地放入热封条上。

（2）压下上盖。上盖边缘的硅胶密封条会与真空室紧密贴合，形成一个临时的密闭腔体。

（1）用户按下「真空密封」键，控制系统启动真空泵。

（2）真空泵开始通过气路管道，强力抽取由真空室和上盖组成的密闭空间内的空气。

（3）随着空气被抽出，真空室内的气压急剧下降（形成负压）。此时，袋内（与真空室连通）的气压远高于袋外（即真空室内）的气压。在这个压力差的作用下，袋内的空气被“挤”出袋外，同时袋子会紧紧包裹在食物上。

（4）当达到预设的抽真空时间，或真空度达到一定标准，真空泵停止工作。

（1）抽真空完成后，控制系统会给热封条通电。

（2）热封条产生高温（通常可达150℃以上）。

（3）高温将真空袋口内层的热熔性塑料薄膜层融化。

（4）在真空状态下，上盖的硅胶压条会在气压作用下向下施加压力，将融化后的两层袋口紧密地压合在一起。

（5）经过预设的热封时间（通常5秒）后，加热停止，袋口熔化的塑料冷却固化，形成一道牢固的、不透气不透水的密封条。

「真空密封」功能抽真空正常，但一直不能封口。单独使用「单封口」功能正常，说明封口部分电路无故障。

▼初步可以判断持续抽真空，但检测不到真空度已达标。经查只有图3.1「Bigland」连接气管并安装在 PCBA 上，不难判断它就是一个真空传感器，达标后应该会闭合触点。此时我们让包装机持续抽真空，此处的电位没有变化，说明已经损坏。

某宝找了一圈无果，非得要买一块 PCBA。本着花小钱办大事的原则，加热部分强行给不就 OK 了。

图3.1 电源板

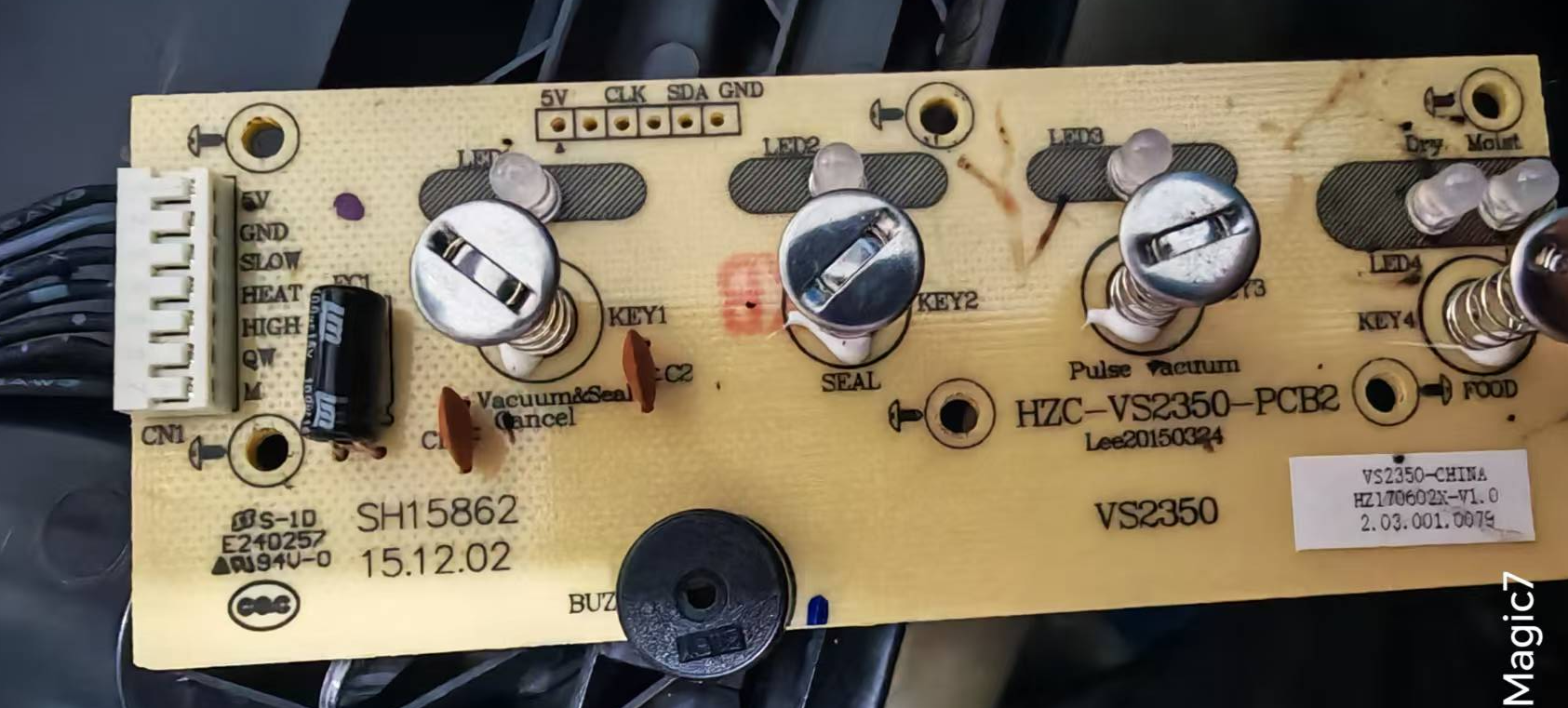

图3.2 主控板

▼单稳态触发电路就可以完成这个功能，比如 555时基。但是不想自己折腾，于是某宝买了一个模块（含运费5.4元），如下图4.1。

图4.1 555模块

▼按下图4.2 接线，可以实现带触发启动。短暂的接通一下按钮，模块进入单稳状态，继电器常开触点闭合，自锁启动按钮（手可以松开）。时间到达预先设置（比如5秒），继电器触点再次分断，自动解锁断开。

图4.2 电气原理图

555模块的接线：

图4.3 模块接线

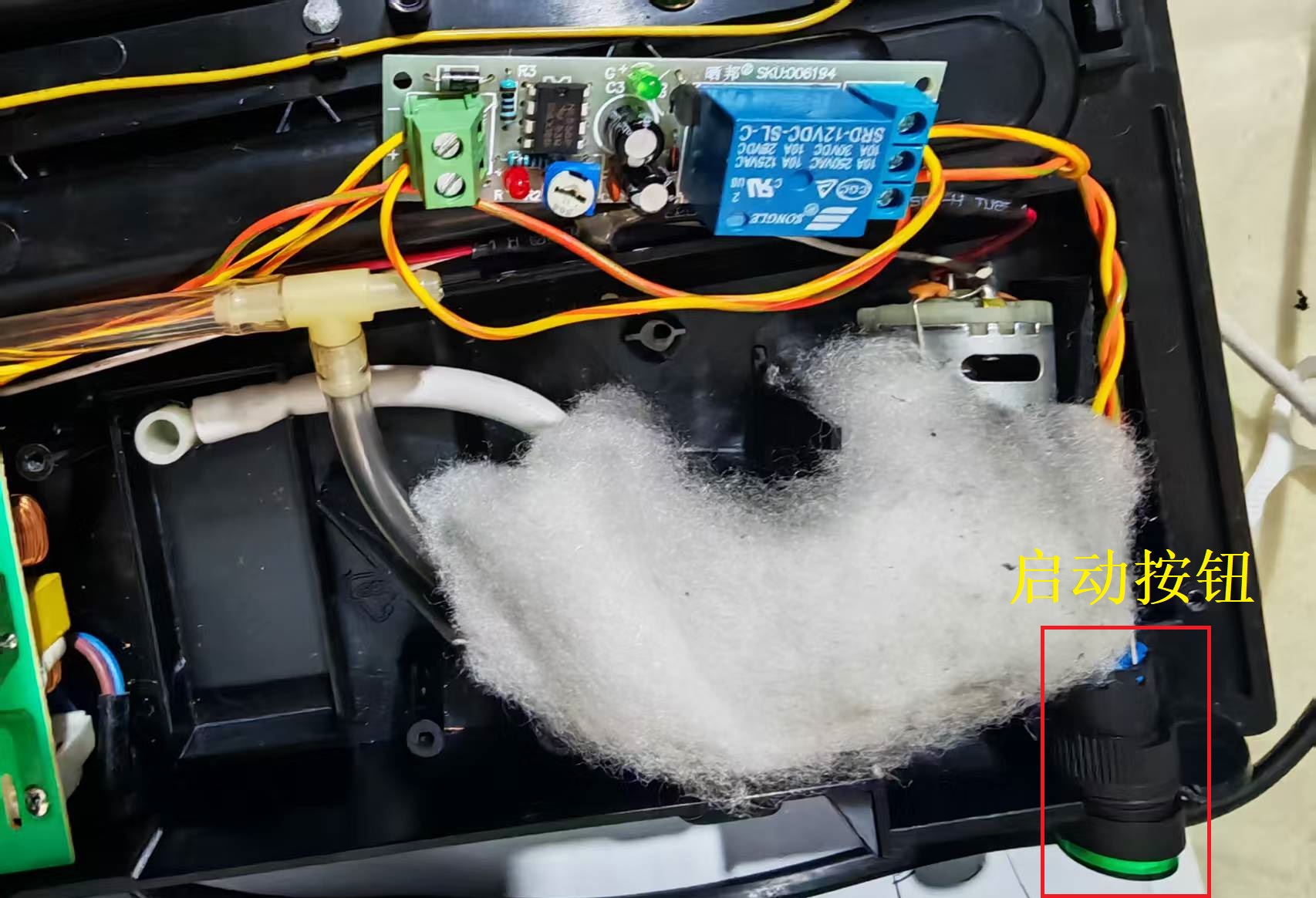

焊接到包装机PCBA：

图4.4 包装机PCBA焊接
