PCIe 6.0、800G 以太网、CXL、SerDes、PAM4 已成为日常的今天，高速数字系统的测试验证难度正呈指数级上升。工程师们面对的不仅是技术指标的提升，更是对物理极限的挑战。当数据速率从 56G 迈向 112G 乃至 224G，调制方式从 NRZ 演进到 PAM4，任何微小的抖动或噪声都可能导致整个链路失效。这意味着，高速数字验证已从简单的“功能测试”升级为关乎系统可靠性的“物理极限测试”。

当今工程师在高速数字系统开发中，正面临三大核心矛盾：

• 更高的数据速率 vs. 更小的噪声裕量

  链路速度越快，信号眼图就越“拥挤”，留给抖动和噪声的容错空间急剧缩小。传统的测试方法已无法捕捉到深层次的信号劣化。

• 更复杂的调制技术 vs. 更短的调试周期

  PAM4 及未来多电平调制技术引入了更多符号状态，使得信号分析维度倍增，但产品上市时间窗口却在不断压缩。

• 系统级交互问题 vs. 单点测试的局限性

  误码可能源于发射机、信道、接收机或时钟系统中的任何一个环节，孤立地测试单个部件往往无法定位根因。

要系统性地解决这些问题，就需要一套能够覆盖信号生成、压力测试、高精度捕获与时钟分析全链路的工具组合。这正是 M8199B AWG、M8050A BERT、UXR0594B/UXR0504B 示波器以及相位噪声分析仪（如 Keysight E5055A）存在的价值，是一个协同作战的“诊断与验证系统”。

#  误码率测试仪 #

M8050A：高速链路的“体检报告”

它解决的核心问题是：系统的误码性能底线究竟在哪里？示波器看的是“波形”，而 BERT 测的是“结果”。M8050A 不关心眼图是否漂亮，它只回答一个终极问题：在叠加了各种损伤的极限条件下，链路的误码率（BER）能否依然达到 10⁻¹² 甚至 10⁻¹⁵ 的严苛标准？ 它通过发送标准或自定义码型，并精确统计接收端的错误比特，为 PCIe、以太网、光模块等高速接口提供一份权威的“体检报告”，是合规性验证的黄金标准。

M8050A误码率测试仪则支持120 GBd符号率，是全球唯一能覆盖1.6T互联测试需求的BERT解决方案。它可以支持 120 Gbaud PAM4 / 60 Gbps NRZ；覆盖 PCIe 6.0/7.0、800G/1.6T Ethernet、OIF-CEI、UCIe；低抖动、可控噪声注入、内置均衡及 ISI。无论是芯片、AIC、光模块还是整机厂，M8050A 都是高速 BER 测试的核心平台。

主要特点：

• 符号率：2 GBd 至 120 GBd
• 支持非归零（NRZ）、PAM4、PAM6 和 PAM8 线路编码
• 内置七个分流器去加重，可以改善通道损耗补偿
• 跳变时间 < 5 ps，均方根（RMS）固有随机抖动 < 100 fs
• 提供经过集成和校准的抖动注入，可用于 RJ、PJ1、PJ2、BUJ、sRJ 和 clk/2 接收机容限测试
• 灵活的解决方案，功能可通过软件许可证升级

M8050A 可帮助工程师设计和表征芯片、器件、收发信机模块、子组件、电路板和系统。 它还可快速测试在服务器、计算、数据中心和通信等行业中使用的、数据速率高达 120 GBd 的串行 I/O 端口。 M8050A BERT 与 Keysight UXR 系列 80 GHz 示波器相结合，可以构成一个完整的 1.6T 接收机和发射机测试解决方案，用于对您的以太网系统进行全面评测。

#  示波器 #

UXR0594B/0504B ：物理层显微镜

它解决的核心问题是：如何看见并理解高速信号的真实全貌？ 当速率进入 50Gb/s 以上领域，传统示波器的带宽和噪声性能已力不从心。UXR 系列示波器凭借其 ≥50GHz 的实时带宽和业界领先的低底噪，扮演了“物理层显微镜”的角色。它能清晰捕获毫米波和超高速数字信号的细节，用于： 调试定位：精准分析串扰、反射、阻抗不连续等信号完整性问题。 合规测试：执行眼图模板、抖动分解（RJ/DJ）、TDECQ 等标准测量。 在 PAM4 时代，UXR 能让你同时看清三个眼图，洞察每一个符号的细微变化。

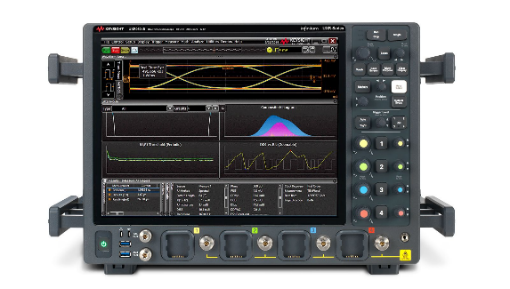

UXR0504B 具备四个通道高达 50GHz 的带宽，凭借业界领先的信号保真度和实时分析能力，可帮助您加快洞察速度，是 PCIe、PAM4、5G 和先进雷达应用的理想选择。无论您是在验证下一代设计还是在实验室中进行故障排除，UXR0504B 都能为您提供所需的精度，而且无需承担所有权的负担。

主要特点：

• 50 GHz 带宽，可升级至 110 GHz 实时示波器带宽

• 每通道 500 Mpts 存储器深度，可升级至每通道 2 Gpts

• 所有通道都提供 256 GSa/s 采样率

• 160 MHz DDC，可升级至 2.16 GHz DDC

• 160 MHz RTSA，可升级至 320 MHz RTSA

• 可选灵活配置的毫米波扩展带宽高达 30 GHz

• 高分辨率 10 位模数转换器（ADC）

UXR0594AP 实时示波器（59 GHz带宽），能够捕获和分析最复杂、最快速的瞬态信号，是尖端集成电路（IC）、毫米波器件及前沿科研中不可或缺的“眼睛”。

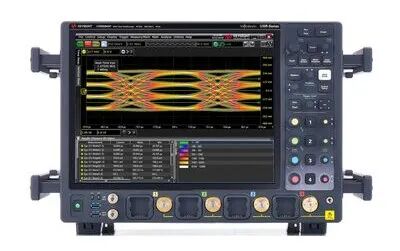

Keysight Technologies UXR0594AP

59 GHz带宽（可升级至110 GHz）和4个通道。其具备10位高分辨率ADC、256 GSa/s采样率及超低本底噪声，为PCIe 6.0/7.0、DDR5、SerDes等高速接口测试，以及5G、雷达、卫星通信及优良汽车电子等射频系统设计提供精准测量，助力前沿科研与工程研发。

#  AWG #

M8188B：制造“最坏情况”

在5G NR、毫米波雷达、光通信等场景中，工程师往往需要生成包含复杂调制、非线性失真补偿或真实信道响应的信号。M8199B凭借其高采样率与高分辨率，可以精确生成包含预失真、多载波聚合、噪声模拟等特性的波形。例如，在验证一个高速DAC或ADC时，你可以用它生成带特定谐波或相位抖动的信号，评估器件在实际非理想条件下的表现。

M8199B任意波形发生器拥有256 GSa/s采样率和80 GHz模拟带宽，是全球首款且唯一超过200 GSa/s的商用AWG。这意味着它能直接产生高达毫米波频段的信号，支持128 GBaud及以上调制速率。

主要特点：

• 模拟带宽超过 80 GHz
• 连续采样率：200 至 256 GSa/s
• 每个通道配有 1 MSa 波形存储器
• 可同步 4 个模块上的多达 8 个通道
• 内置频率和相位响应校准，可以提供纯净的输出信号

M8199B 任意波形发生器（AWG）可为研发工程师提供能够生成任意信号的高性能信号源，支持工程师开发 160 GBaud 及更高速率的设计。 它支持多达 8 个同步通道进行 256 GSa/s 采样，模拟带宽标称值超过 80 GHz。 它内置频率和相位响应校准功能，可以提供纯净的输出信号。作为一款综合型仪器，它可以随时投入使用。
