1.DC12V电源接口概述

DC12V接口是指额定电压为直流12V的接口，可广泛使用在汽车电子设备、工业控制、通信安防等重要领域。

电源作为电子产品的“心脏”，它能否稳定可靠的运行，直接决定着产品最终的可靠性，实际应用中复杂的电磁环境，导致设备及易遭受静电或其它感应过电压等情况的影响而损坏。

2.测试标准

符合要求ESD IEC 61000-4-2Level 4;Surge IEC 61000-4-5 Level 4

3.应用示例

4.推荐ESD保护产品

GDT陶瓷气体放电管：UN1812-90CSMD

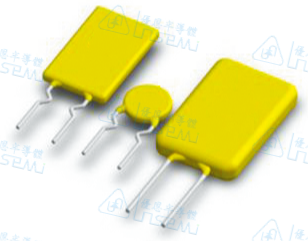

自恢复保险丝：UN16-XXX

TVS瞬态抑制二极管：SMBJ15A/CA

5.产品概述

GDT陶瓷气体放电管SMD贴片UN1812系列，型号为UN1812-90CSMD，气体放电管 (GDT) 主要是用于保护电信设备。1812系列GDT放电管相当于提供高浪涌额定值在一个微型包裹中，专为小尺寸PCB表面贴装而设计，低插入损耗非常适合宽带设备应用。电容不随电压，并且不会导致 ADSL2+的操作问题，其中Tip和Ring之间的电容变化是不可取的。这些设备非常坚固，能够转移500A脉冲在一个微型封装1812不被破坏。

总结：此方案前端采用通流能力强的陶瓷放电管泄放浪涌产生的大电流，中间采用电感、自恢复保险丝做退耦，末级使用导通电压精准度高、响应速度快、钳位电压低的 TVS 做保护，让后端的电路得到有效的防护，此方案具有很好的兼容冗余设计。
