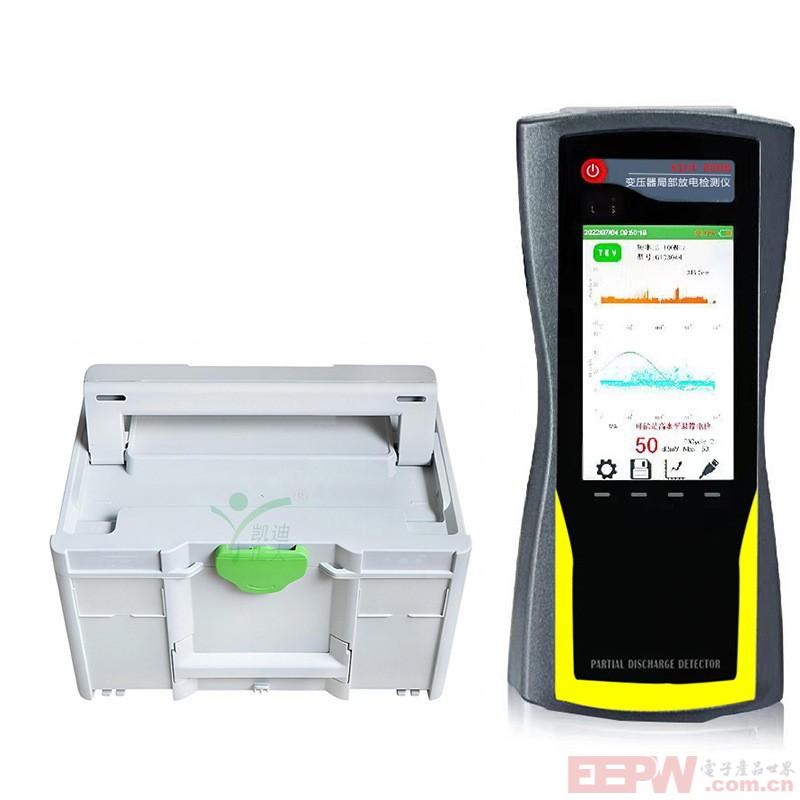

武汉凯迪正大KDJF-800B 局部放电检测仪可应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：

● 局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。

● 局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

参数指标

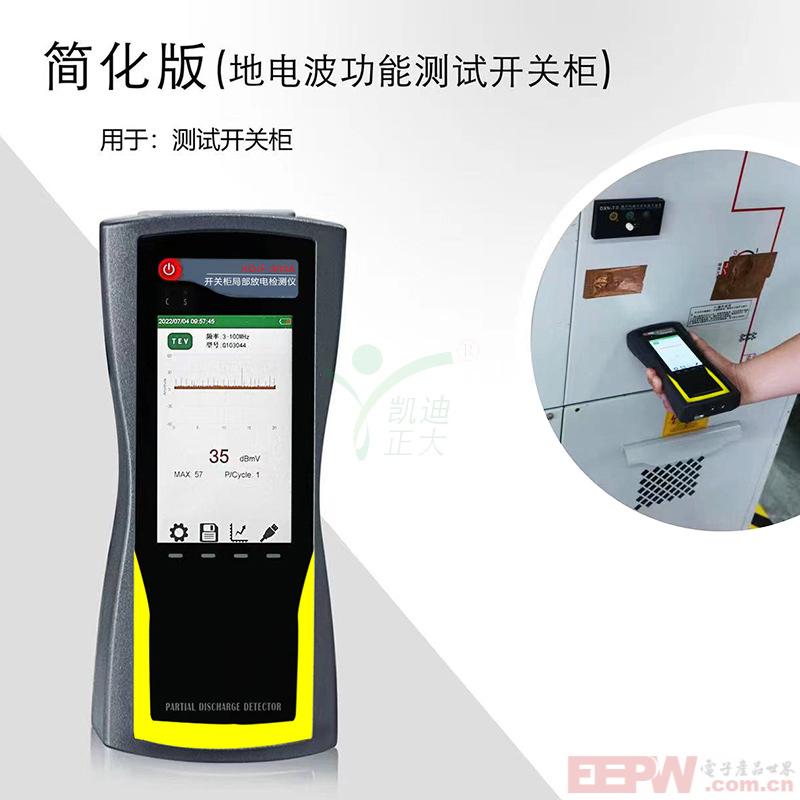

● TEV 测量

测量范围：0~60 dBmV

分辨率：1dB

精度：±1dB

每周期最大脉冲：1400

测量频带：3~100MHz

● UHF 测量

检测频段：300~2000MHz

测量范围：0~60 dBmV

精度：＜1dBmV

传感器频段：300~2000MHz

● AA 测量

测量范围：-6dBμV~68dBμV

分辨率：1dB

精度：±1dB

传感器中心频率：40 kHz

● AE 测量

测量范围：-6dBμV~68dBμV

分辨率：1dB

精度：±1dB

频率范围：20~200 kHz

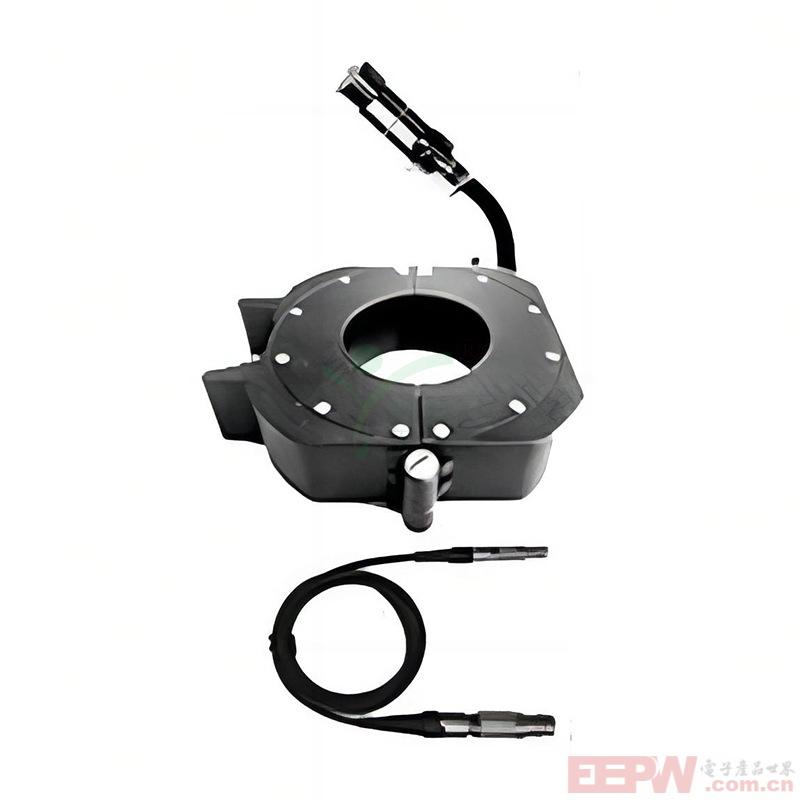

● HFCT 测量

传感器传输阻抗：5mV/mA

检测频率：1～30MHz

灵敏度：≤50pC

● 硬件

外壳：ABS

显示：4.0 寸RGB液晶屏

显示分辨率：800*480

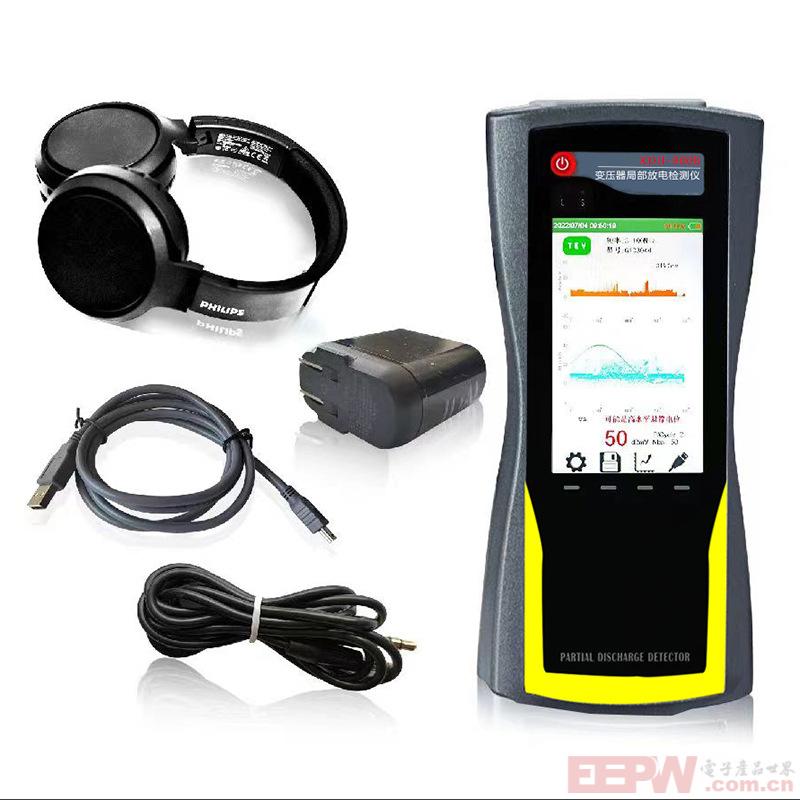

连接器：USB 接口(兼充电器输入)，3.5mm 立体声耳机插孔，外部传感器输入接口。

耳机：≥ 8 Ω

SD 卡：标配 16G ~ 64G

内置电池：3.7V/5000mAh 锂电池

工作时间：约 6 小时

充电器：AC 90~264V 或 DC 5V

使用温度：-20 ~ 50℃

湿度：20-85% 相对湿度

体积：210*100*35(mm)

重量：0.4KG

产品特点

● 配置不同传感器实现电气设备的局部放电检测；

● 人性化的人机界面方便不同设备的数据管理；

● 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；

● 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；

● 测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理。
