在某大型自动化生产线中，前端设备采用西门子PLC进行逻辑控制，而后端检测单元则配备了欧姆龙PLC。西门子PLC使用Profinet协议，欧姆龙PLC采用EtherCAT协议，两种协议互不兼容，导致前后端设备数据无法直接交互，生产流程出现“断链”，设备间数据传输延迟高达800ms，系统故障率每月超过12次，严重影响生产效率。

Profinet和EtherCAT协议的底层机制差异。Profinet基于以太网和TCP/IP，适合工厂自动化场景；EtherCAT采用主从架构，数据传输实时性强，两者的数据格式、通信周期及寻址方式均不相同，直接连接无法实现有效通信。

为此，我们采用了Profinet转EtherCAT协议网关作为解决方案。该网关如同一个“翻译官”，能将Profinet协议数据包解析后，按照EtherCAT协议格式重新封装发送，反之亦然，从而实现两种协议设备间的数据交互。

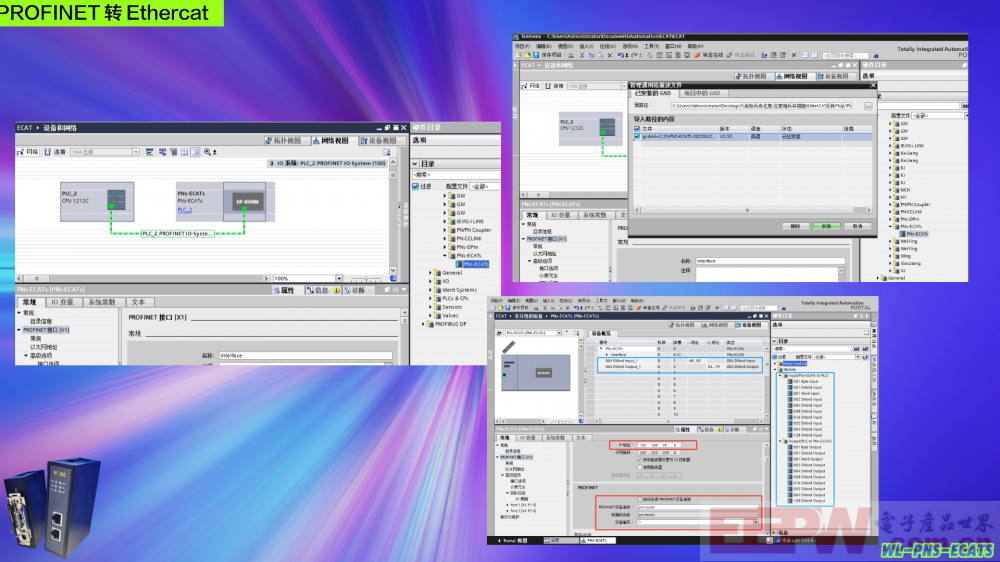

实施时，先在西门子PLC编程软件中导入网关的GSDML文件，将网关配置为Profinet从站，设置IP地址和设备名称，添加输入输出字节数，下载即可完成西门子PLC的设置。

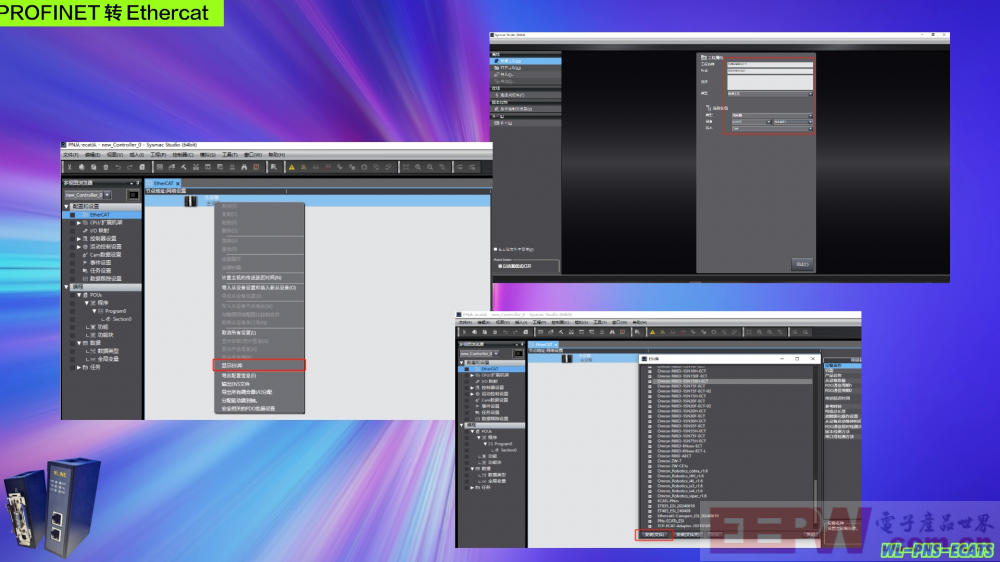

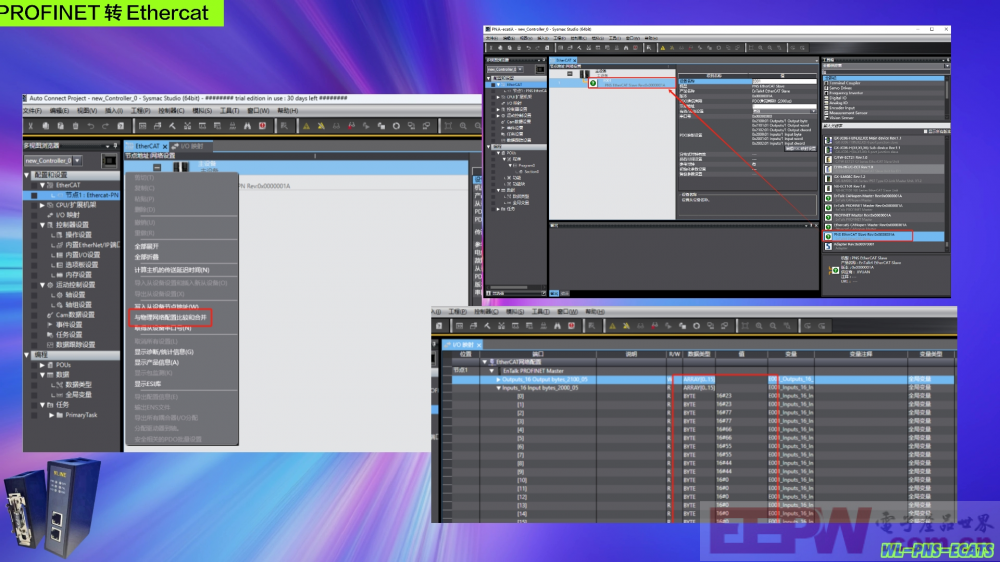

在欧姆龙PLC编程环境中，通过EtherCAT主设备添加节点网关，设置从站编号以及编辑PDO映射设置输入输出字节，配置Profinet侧和EtherCAT侧的通信参数，建立两侧PLC数据的映射关系，例如将西门子PLC的I 、Q地址数据对应到欧姆龙PLC的R、W地址。

系统投用后，数据传输延迟缩短至20ms以内，设备故障率显著下降至每月2次以下。前后端PLC实现了实时数据交互，生产流程更加顺畅，维护人员通过一个监控界面即可管理两侧设备，故障排查效率提升60%。Profinet转EtherCAT协议网关成功打破通信壁垒，为不同品牌PLC协同工作提供了可靠保障。
