EtherCAT主站转Profinet网关接禾川伺服与PLC通讯的深度解析

在工业自动化领域，不同设备之间的通讯协议兼容性至关重要。EtherCAT、Profinet作为常见的工业以太网协议，各有其优势与应用场景。当面临将EtherCAT主站与Profinet网络连接，进而实现与禾川伺服和PLC通讯的需求时，需借助特定的网关设备来完成协议转换与数据交互。

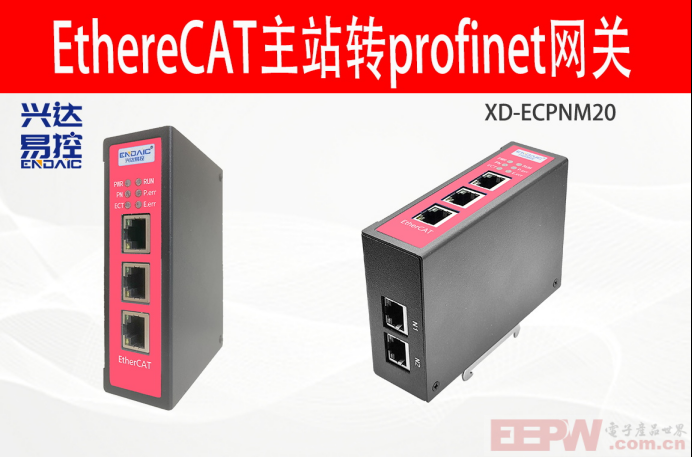

EtherCAT协议以其高速实时性能著称，在需要精确同步控制大量从站设备的场合表现优异。而Profinet协议则凭借其良好的开放性和广泛的设备支持，在工业现场有着广泛的应用。EtherCAT主站转Profinet网关模块的出现，如兴达易控的XD - ECPNm20，为这两种协议之间搭建起沟通的桥梁，使得原本基于EtherCAT协议的主站设备能够无缝接入Profinet网络，实现与其他遵循Profinet协议的设备协同工作。

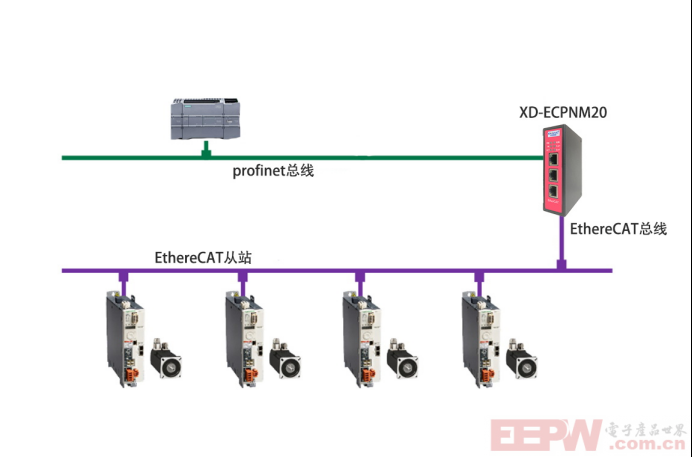

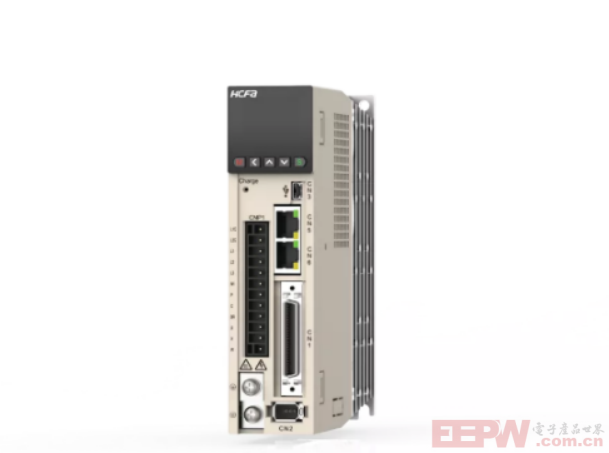

在硬件部署方面，当采用这种网关进行连接时，需明确各设备的连接位置与角色。例如在一些复杂的自动化生产线中，EtherCAT域内包含各类执行机构如伺服驱动器、变频器等作为从站设备，通过网关连接到Profinet网络后，可与西门子PLC等作为Profinet主站的设备进行数据交互。对于禾川伺服来说，若其在EtherCAT侧作为从站，通过网关转换后，在Profinet网络中就能被其他Profinet主站设备如PLC所识别与控制。

软件配置上，不同的网关有不同的工作方式。以XD - ECPNm20为例，它在PN侧作为PN从站，可连接西门子PLC的Profinet口；在EtherCAT侧则作为EtherCAT主站，负责与EtherCAT从站设备建立连接与数据交互。下面是软件配置的具体操作步骤：

在实际应用中，这种通讯方案有着诸多优势。它不仅解决了协议不兼容带来的设备互连难题，还继承了EtherCAT的高速实时控制特性和Profinet的灵活组网优势。比如在汽车总装生产线上，不同供应商提供的设备可能采用不同协议，通过该网关可实现统一网络下的协调控制，提高生产效率和质量。同时，对于禾川伺服而言，无论是在Jog点动模式、MoveVelocity还是其他运动控制模式下，都能通过这种通讯架构实现与PLC的精准联动，满足多样化的生产需求。接下来根据伺服ESI文件（HCFA_X3E_Servo_Driver2.1.30）进行配置：

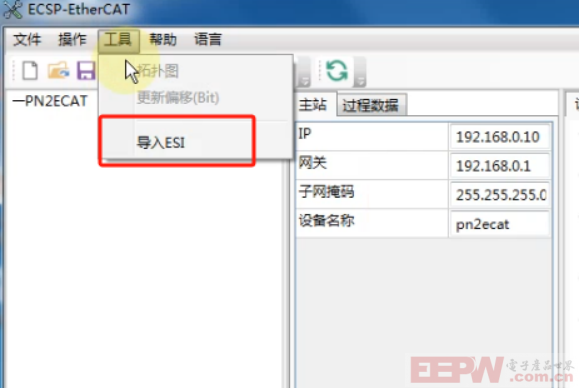

首先导入ESI文件到EtherCAT主站转Profinet网关软件上面

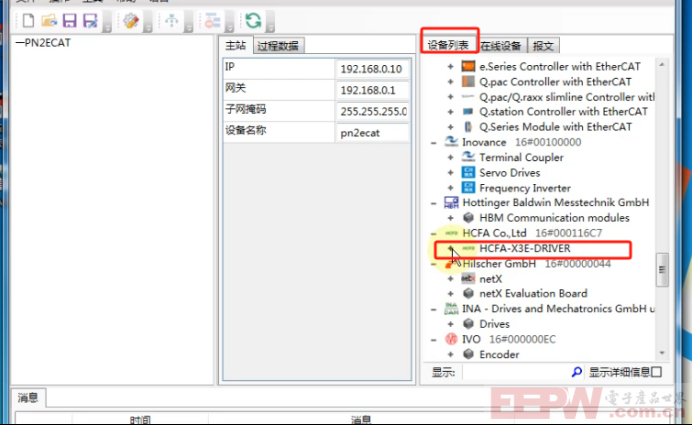

在设备列表找到导入的ESI文件并双击添加到主站下面

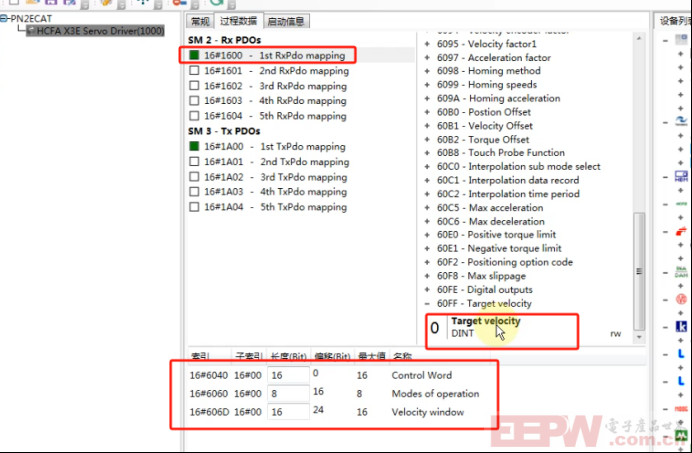

添加PDO索引到下面列表

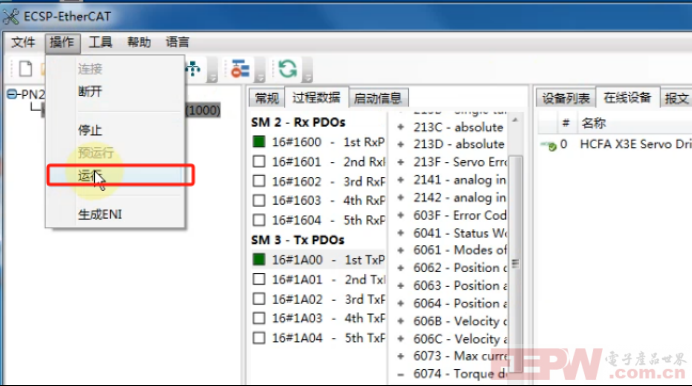

最后点击运行把配置下载到EtherCAT主站转Profinet网关

EtherCAT主站转Profinet网关在连接禾川伺服与PLC通讯方面有着重要应用价值。通过合理选择网关设备、正确进行硬件部署与软件配置，并注意解决可能出现的问题，能够实现不同协议设备之间的高效协同，推动工业自动化系统的稳定运行和发展。
