浪涌保护器（SPD）是电力系统中防御雷击和电压浪涌的核心设备，根据国际标准（如IEC 61643），浪涌保护器通常分为多级（一级、二级、三级），通过“逐级泄放”的方式将浪涌能量安全导入大地。其中，一级和二级浪涌保护器的安装位置直接决定了整个系统的防护效果。本文将从安装位置、功能定位以及技术参数等方面，解析两者的差异及配合逻辑。

一、安装位置的技术逻辑

1. 防雷分区安装要求

在GB50343-2010中5.4.3标准定义，进入建筑物的交流供电线路，在线路的总配电箱等LPZ0A或LPZ0B与LPZ1区交界处，应设置I类试验的浪涌保护器或II类试验的浪涌保护器作为第一级保护；在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处，可设置II类或III类试验的浪涌保护器作为后级保护；特殊重要的电子信息设备电源端口可安装II类或III类试验的浪涌保护器作为精细保护。

2. 能量分级泄放原则

一级SPD：承受雷击或电网波动产生的10/350μs波形电流（典型值：25-100kA），通过粗保护降低浪涌幅值。

二级SPD：处理8/20μs波形电流（典型值：20-40kA），将残压限制在设备耐受范围内（如<1.5kV）。

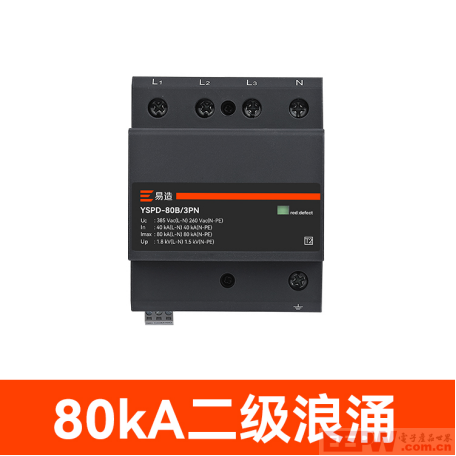

二级SPD型号：YSPD-80B/3PN

二、核心作用与安装定位

1. 一级浪涌保护器：它是电力系统的“第一道防线”，拦截来自外部的高能量浪涌（如直击雷感应、电网高压脉冲），泄放80%以上的浪涌电流。

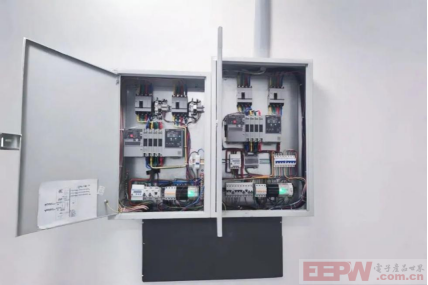

安装位置：总配电柜的进线端，直接连接变压器或市电入口；建筑物主接地排附近确保最短路径泄放电流。

典型场景：工厂总配电室、高层建筑主电井、光伏电站并网柜。

   2. 二级浪涌保护器：精细防护的“第二道关卡”，可处理一级保护后的残余浪涌电压，进一步降低残压至设备安全范围。

安装位置：分配电柜或被保护设备前端，靠近敏感设备（如服务器、PLC控制器），与一级SPD保持10米以上距离，避免两级保护器能量叠加失效，若一级与二级SPD之间的电缆超过10米，需增加退耦装置，避免两级响应冲突。

典型场景：车间设备柜、机房UPS输入端、住宅户内配电箱。

三、安装注意事项

1. 接地系统一致性：一级和二级SPD必须接入同一接地网，避免电位差引发二次放电。

2. 导线截面积匹配：一级SPD接地线≥16mm²（铜），二级SPD接地线≥6mm²。

3. 失效报警功能： 一级SPD和二级SPD建议都选择要配有遥信触点，可视报警窗口，可便于维护管理。

一级和二级浪涌保护器的安装位置并非随意选择，而是基于能量分级泄放、残压逐级降低的核心原则。一级SPD是系统的“守门员”，承担最严酷的浪涌冲击；二级SPD则是“后卫”，为终端设备提供精细防护。无论是工厂、建筑还是数据中心，合理的分级安装是保障电力系统安全运行的关键。
