IS620N伺服驱动器与EtherCAT主站转Profinet网关通讯案例

工业自动化领域不断发展，各种通讯协议和设备之间的兼容性问题日益凸显。EtherCAT作为一种高速以太网通讯协议，广泛应用于运动控制领域；而Profinet则在工厂自动化中占有重要地位。本文将介绍如何通过使用特定的网关模块，实现EtherCAT主站与Profinet网关的转换，进而与汇川IS620N伺服驱动器进行高效通讯。

我们需要了解的是，EtherCAT协议以其低延迟、高数据传输效率和良好的实时性特点，成为工业自动化中不可或缺的一部分。它允许在一个网络中连接多个伺服轴，实现高精度的同步控制。而Profinet协议，则是基于工业以太网的技术，广泛应用于自动化控制系统中。尽管两者都是工业以太网的应用，但由于不同的设计初衷和应用场景，直接互连存在一定困难。这就需要一个能够实现EtherCAT协议与Profinet协议之间无缝转换的网关模块。

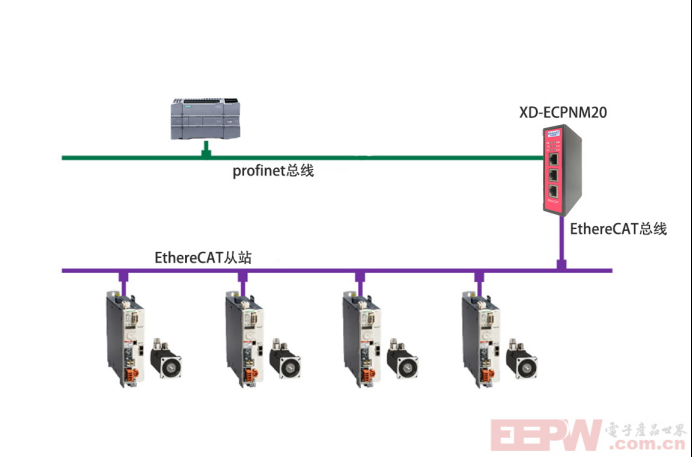

在这样的背景下，XD-ECPNM20网关模块应运而生。这款模块能够实现EtherCAT协议和Profinet协议之间的相互转换，使得EtherCAT主站可以轻松地与Profinet从站设备进行通讯。这一转换不仅解决了不同协议之间的兼容性问题，还简化了系统配置，提高了整个自动化系统的灵活性和扩展性。

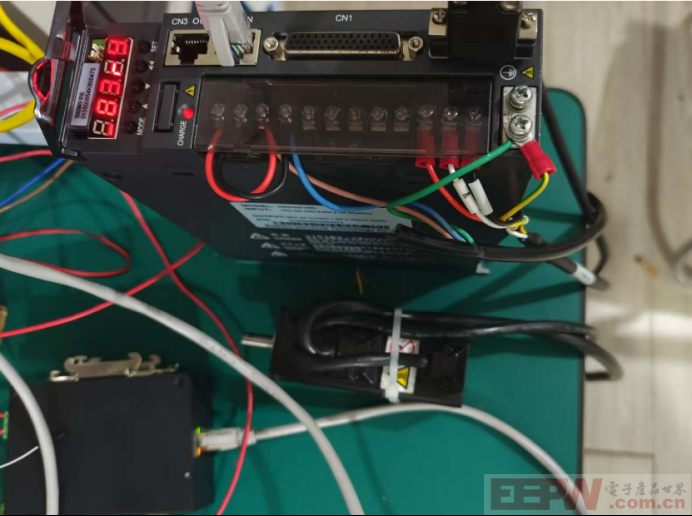

 具体到实际应用中，以汇川IS620N伺服驱动器为例，该驱动器支持EtherCAT通讯协议，是高性能中小功率交流伺服驱动器的代表。当需要将这些驱动器接入到一个采用Profinet协议的PLC系统中时，就可以利用上述提到的XD-ECPNM20网关模块来实现协议转换。这样，无论是西门子PLC还是其他品牌的Profinet控制器，都能通过这个网关模块，实现对IS620N伺服驱动器的精确控制。

接下来是具体操作流程

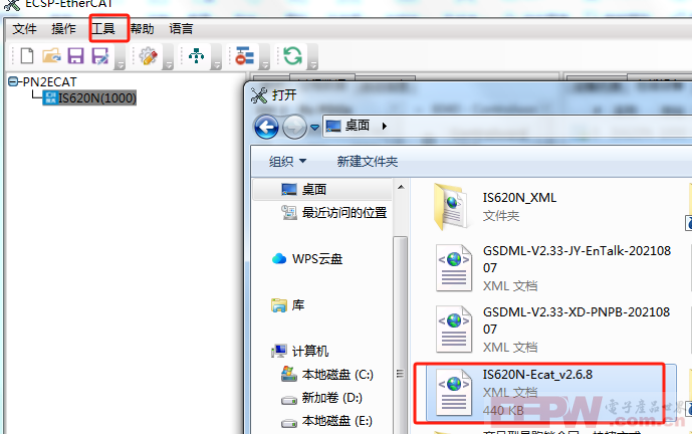

首先导入伺服器ESI文件到EtherCAT主站转Profinet网关调试软件

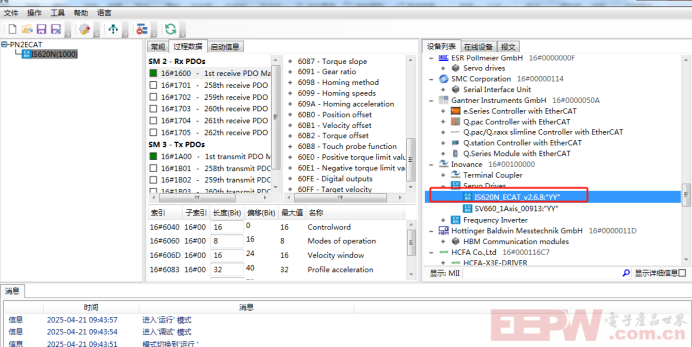

找到导入的伺服ESI驱动，双击添加到左侧组态

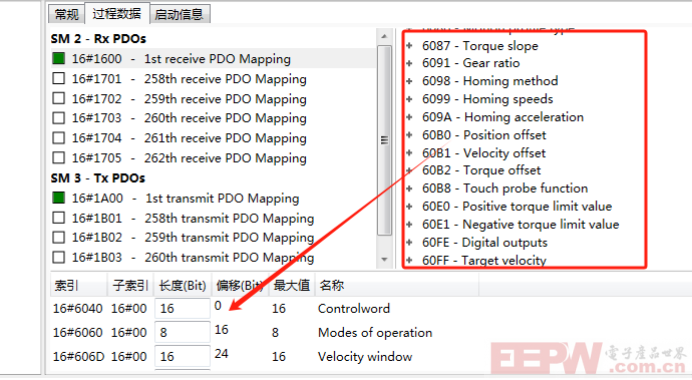

添加PDO索引到下面列表

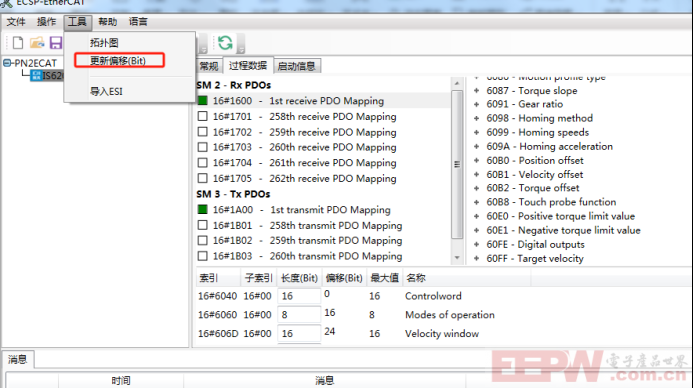

在工具点击更新偏移

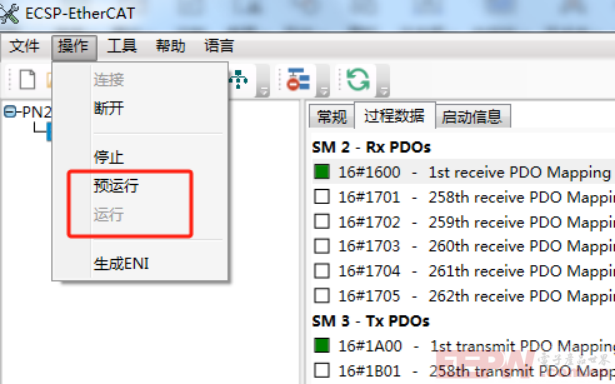

在操作先点预运行后再点运行把配置下载到EtherCAT主站转Profinet网关里

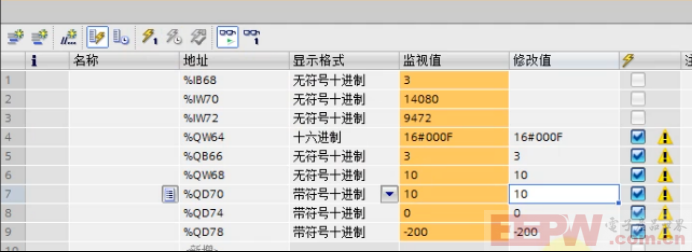

最后在pn主站写入命令让电机运行

通过使用专门的网关模块，实现EtherCAT主站转Profinet网关的功能，可以有效地解决不同协议之间的通讯障碍，提高系统的兼容性和灵活性。这不仅有助于简化系统配置，还能提升整体的工作效率和可靠性。对于从事工业自动化领域的工程师来说，掌握这些技术的应用，无疑将为他们的项目带来更多的可能性和竞争力。
