同惠TH2830系列LCR测试仪高频1MHz测试与自动校准功能
西安安泰 | 2025-06-16 16:33:15    阅读:10   发布文章

一、引言:高频测试需求与TH2830的技术定位

随着5G通信、新能源汽车及半导体技术的快速发展,电子元件的工作频率不断提升,高频参数(如1MHz及以上)的精确测量成为研发与生产环节的核心需求。同惠TH2830系列LCR测试仪针对这一趋势,通过硬件优化与智能算法的结合,实现了在高频段下对电感、电容、电阻等参数的精准测量。其内置的自动校准功能进一步保障了测试数据的稳定性与可靠性,为高频应用场景提供了强有力的技术支持。

二、高频1MHz测试的技术实现

TH2830在高频测试中的优势源于系统性的硬件设计与算法优化,具体体现在以下几个方面:

1. 硬件系统优化:降低寄生参数干扰

1)四端开尔文(4TOS)测试夹具:仪器标配4TOS夹具,通过独立分离电流/电压回路,将线缆寄生电阻降至μΩ级,有效消除高频测试中的接触电阻与引线电感影响。

2)高精度信号源与ADC:内置0.01Hz分辨率的DDS信号源,频率稳定性优于0.001%,配合24位ΔΣ型ADC(动态范围达120dB),确保在1MHz高频下对微弱信号的准确捕获。

3)屏蔽与接地设计:采用双层屏蔽机箱(内层铜箔+外层穆金属),并实现仪器地、信号地、电源地的独立布线,最大程度抑制外界电磁干扰(如工频、射频干扰)。

2. 高频参数测量策略

1)频率与电平匹配:支持50Hz100kHz的宽频段测试,在1MHz高频场景下,用户可根据元件特性自定义测试频率,并设置0.5Vrms2VrmsAC信号电平,避免信号过载或灵敏度不足。

2)量程与平均次数优化:手动选择接近待测元件阻抗的量程档位,减少档位切换误差;通过增加平均次数(如10次以上)平滑随机噪声,平衡测试速度与精度。

3)寄生参数补偿:针对高频电容测量,系统通过校准系数实时修正夹具寄生电容,将误差从±0.3%降低至±0.05%

3. 智能归零与多点列表测试

仪器提供两种校正方式:全频段开路/短路校正和单点负载校正,支持201点列表扫描功能,可一次性完成多频率点的参数测绘,大幅提升高频批量测试效率。

三、自动校准系统的核心机制

TH2830的自动校准技术是保障高频测量精度的关键,其设计涵盖硬件耦合、算法补偿及策略优化三个维度:

1. 硬件与校准系统的深度耦合

传统LCR测试仪常因硬件误差累积导致校准失效,TH2830通过高精度ADC、低噪声信号源与四端开尔文结构的系统性设计,构建了稳定的校准基准。例如,在1GHz高频测试中,仪器可通过校准系数实时修正夹具寄生参数,确保电容测量误差控制在0.05%以内。

2. 动态误差补偿算法

1)温度漂移补偿:内置温度传感器构建三维补偿模型,实时跟踪环境温度变化对元件参数的影响。当温度从25℃变化至40℃时,系统通过机器学习历史校准数据,动态调整激励信号电平与积分时间,使Q值测量重复性保持在0.01%以内。

2)抗干扰滤波:采用IIR/FIR数字滤波器组合,在50Hz工频干扰环境下,通过自适应陷波算法将信噪比提升至110dB,确保校准基准的稳定性。

3. 多层级校准策略

为满足工业级测试需求,仪器设计了三级校准机制:

每日启动时执行全量程短路/开路校准,建立初始基准;

8小时自动进行中点校准,修正漂移误差;

支持用户自定义触发条件(如温度突变±2℃)启动即时校准。

在半导体晶圆测试中,当探针台温度波动时,仪器能在30秒内完成校准系数更新,确保数千颗芯片的电感参数误差控制在0.1%以内。

四、典型应用场景与性能优势

1. 高频元件研发与生产

在射频元件(如高频电感、陶瓷电容)的研制中,TH2830通过1MHz高频测试与自动校准,可精准捕获元件的频率特性曲线,辅助工程师优化设计。其0.05%的基本精度与六位读数分辨率(如0.00001μH/0.00001pF),满足纳米级电容与微亨利级电感的测量需求。

2. 自动化产线测试

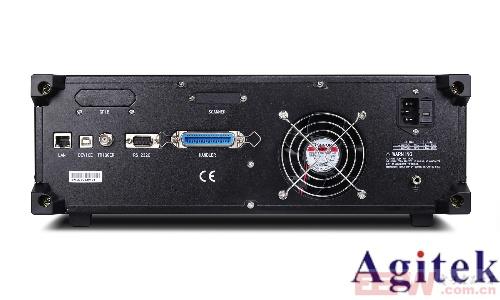

仪器支持U盘文件存储与SCPI指令集,可无缝接入智能制造系统。配合10档分选功能与PASS/FAIL指示,实现高频元件的快速良率判定,例如在新能源汽车电池管理系统的高阻抗传感器测试中,其兆欧级测量上限确保了极端参数的准确性。

3. 教育与科研领域

高校实验室与科研机构利用TH2830的高频测试能力,开展新材料介电常数测量、高频电路阻抗分析等研究。中英文操作界面与40组设定文件存储功能,简化了复杂测试流程的数据管理。

同惠TH2830系列LCR测试仪通过硬件优化、智能算法与自动化校准技术的深度融合,实现了在1MHz高频场景下的高精度参数测量。其多层级校准策略、动态误差补偿机制及丰富的应用场景适配性,不仅满足了电子制造与科研领域对高频测试的严苛需求,更通过标准化接口与人性化设计,降低了高精度测试的技术门槛。未来,随着电子元件工作频率的持续提升,TH2830的技术架构有望为更多前沿领域提供可靠的测量解决方案,推动行业技术迭代与创新。
