JF - 600MT称重变送器与Modbus TCP转Profibus DP网关通讯案例

在工业自动化领域，Modbus TCP和Profibus DP是两种广泛使用的通信协议。Modbus TCP基于TCP/IP网络，适用于多种工业环境，而Profibus DP则是一种高速、高效的现场总线协议，广泛应用于制造业和流程控制中。当需要将使用Modbus TCP协议的设备连接到Profibus DP网络时，就需要使用协议转换器来实现协议的转换。本文将详细介绍如何通过Modbus TCP转Profibus DP网关与JF - 600MT Modbus TCP总线称重变送器进行通讯。

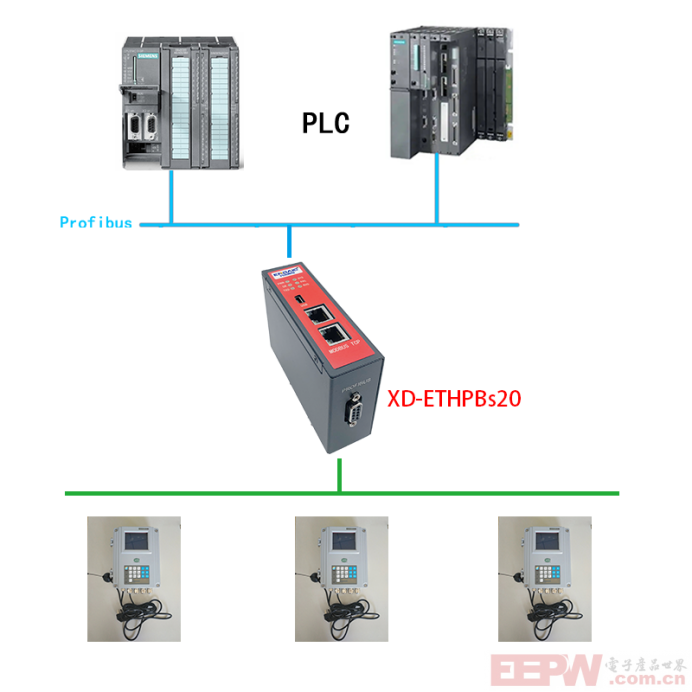

我们来了解一下Modbus TCP转Profibus DP网关。这种网关能够实现Modbus TCP和Profibus DP之间的数据转换，使得两种不同协议的设备能够相互通信。以XD-ETHPBs20网关为例，我们可以将Modbus TCP客户端与Profibus DP设备进行连接，从而将Profibus DP从站集成到Modbus/TCP网络中。

接下来，我们看看JF - 600MT总线称重变送器。它是成都聚飞科技有限公司提供的一款产品，工作电源为DC18 - 36V标配，AC85 - 265V（50/60Hz）可选，功率约8W。其称重处理采用Delta - Sigma方法，AD采样速率较高，能够准确地测量重量数据。这款变送器支持Modbus TCP协议，方便与其他设备进行通信。

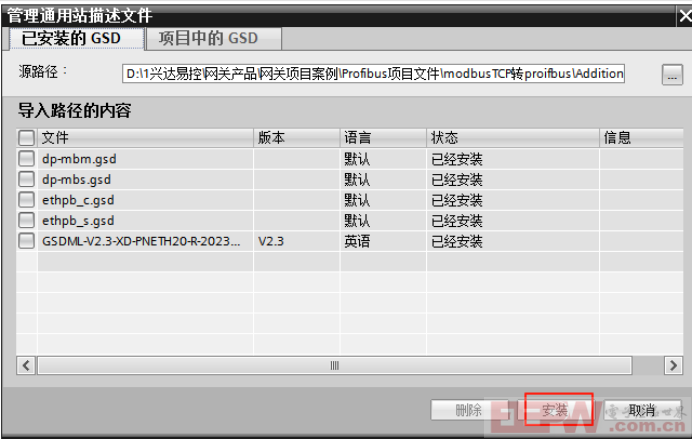

要实现Modbus TCP转Profibus DP网关与JF - 600MT总线称重变送器的通讯，需要进行一系列的配置和操作。首先把Modbus TCP转Profibus DP网关的GSD文件安装到plc编程软件上

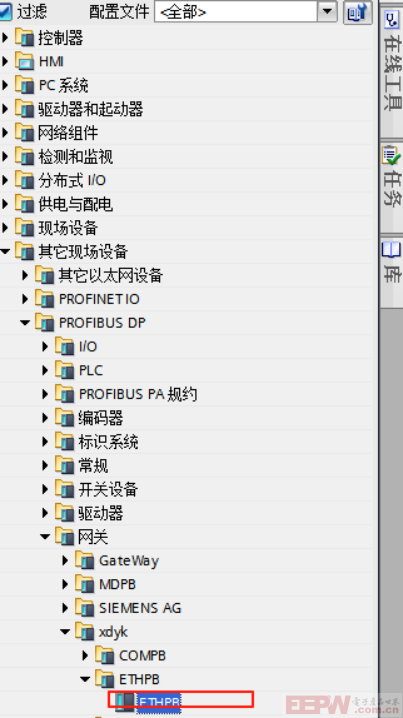

找到安装好的Modbus TCP转Profibus DP网关驱动

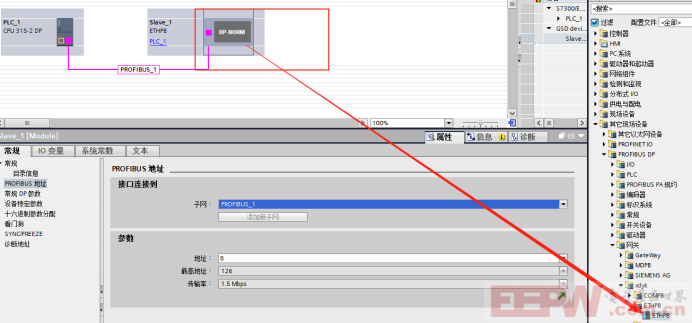

拖拽到组态页面与plc进行连接

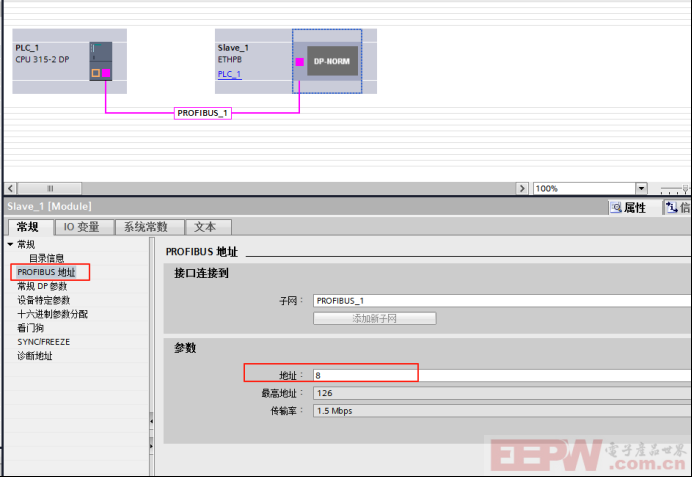

设置从站地址

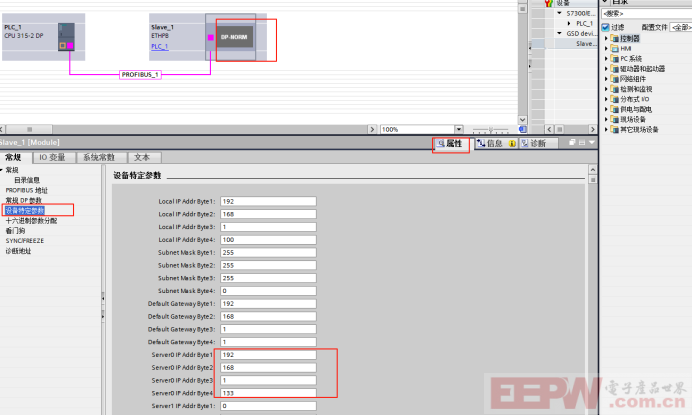

设置modbusTCP从站的IP地址

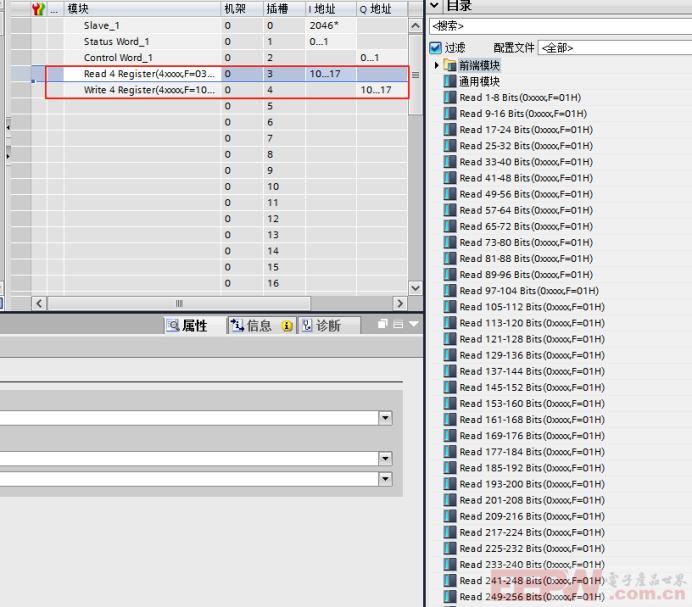

添加寄存器读写指令

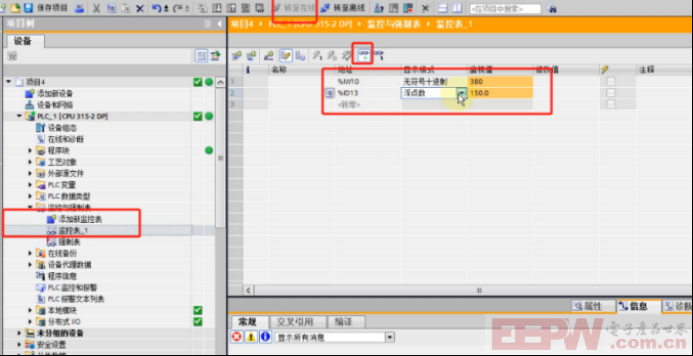

最后下载组态并在线监控数据

Modbus TCP转Profibus DP网关与JF - 600MT Modbus TCP总线称重变送器的通讯是一种有效的解决方案，能够帮助我们实现不同协议设备之间的互联互通。在工业自动化领域，这种技术的应用将越来越广泛，为生产和发展带来更多的便利和效益。
