方案概述

雷卯DC48V带过流保护-差共模浪涌保护方案针对 48V 安全特低电压（SELV，≤60V）系统设计，广泛适用于工业自动化（电动机驱动、工业机器人）、交通基础设施（轨道交通信号系统、充电桩）、安防系统、储能系统、高端照明、医疗设备及新能源等领域。方案集成 ESD 静电保护、浪涌保护、短路过流保护及 EMI/EMC 抑制等多重防护机制，满足 IEC 61000-4-2/4-5、EN 61000-4-2/4-5、GB/T 17626.2/5 等标准，可承受 4KV/2KA 雷击浪涌冲击，保障电路稳定运行与设备安全。

雷卯方案核心特色

1.多级协同防护架构：

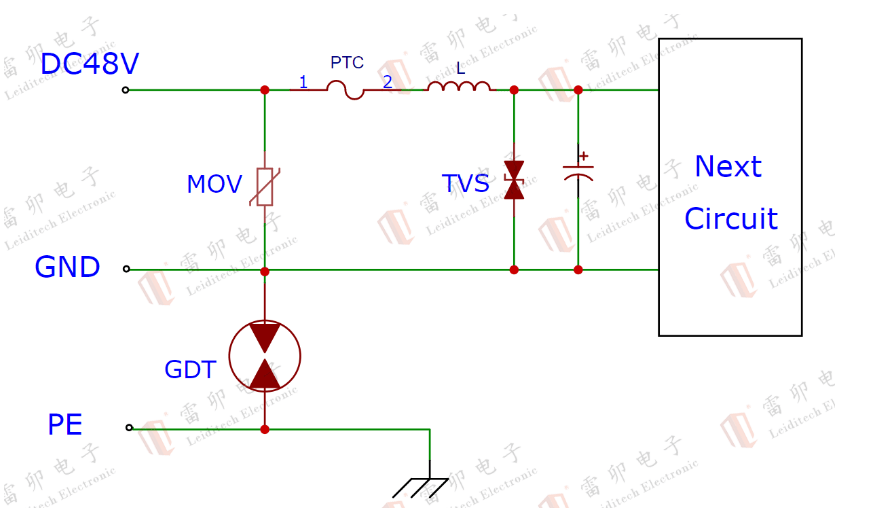

雷卯采用 “初级 MOV 浪涌泄放（4.5kA~6kA）+ 中级差模电感退耦 + 次级 TVS 精准钳位” 三级设计，优化浪涌响应时序，实现高防护能力与低钳位电压的平衡，兼容多样化电路设计。

2.过流 / 短路双重保护机制：

在 MOV 后串接雷卯自恢复保险丝（PTC），0.75A~5A 多规格可选，既能应对负载过流保护，又能在 TVS 异常失效时快速切断回路，避免电路损坏。

3.差共模干扰全向防护：

差模防护：电源正负端并接高通流 MOV，快速泄放差模浪涌能量；

共模防护：GND 与 PE 间并接陶瓷气体放电管（GDT），提供共模浪涌泄放路径，可通过选型（90V~800V）适配不同绝缘耐压测试需求。

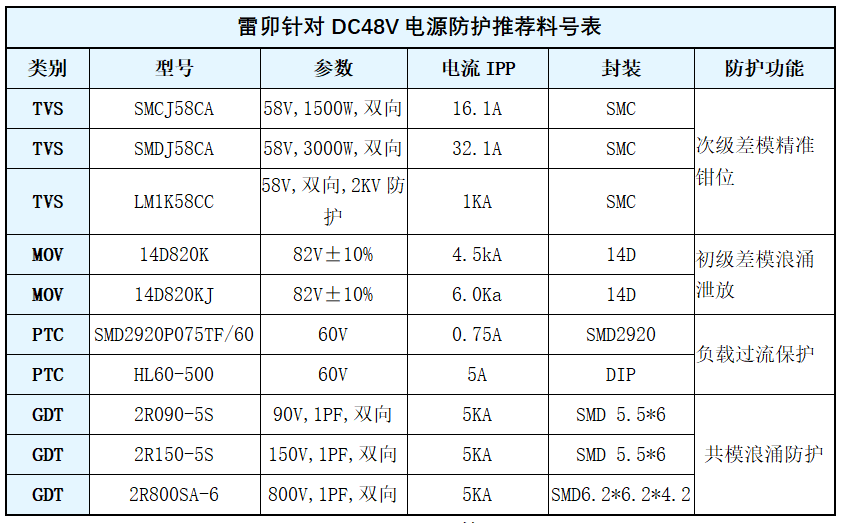

4.灵活器件选型适配：

基于雷卯全系列防护器件（MOV/TVS/PTC/GDT），可根据通信、工业、汽车电子等不同场景的测试等级（如 4KV/2KA 浪涌、±15kV 静电），定制化组合器件，满足差异化防护需求。
