昂科烧录器支持Winbond华邦电子的闪存芯片W25X05CLSN
Acroview66 | 2025-06-30 13:40:04    阅读:6   发布文章

芯片烧录领导者昂科技术在发布新版本烧录软件的同时,同步宣布新增了多款兼容的芯片型号,包括华邦电子的闪存芯片W25X05CLSN。目前,此芯片已实现与昂科AP8000通用编程器的全面适配,这一进展显著增强了AP8000系列设备对芯片的兼容能力。

W25X05CLSN(512K位)串行闪存存储器为空间、引脚和电源受限的系统提供了存储解决方案。W25X05CLSN所具备的灵活性和性能,远远超越了普通的串行闪存设备。它们非常适合代码下载应用,也可用于存储语音、文本和数据。这些器件采用单一的2.3V至3.6V电源供电,工作电流低至1mA,掉电时电流仅1μA。所有器件均采用节省空间的封装。

W25X05CLSN阵列被组织为256个可编程页,每个页有256字节。一次最多可编程256字节。W25X05CLSN分别拥有16个可擦除扇区、2个可擦除的32KB块以及1个可擦除的64KB块。较小的4KB扇区为需要数据和参数存储的应用提供了更高的灵活性。

W25X05CLSN支持标准串行外设接口(SPI),以及高性能的双输出和双I/O SPI,其接口包括:串行时钟、片选、串行数据DI(I/O0)、DO(I/O1)。该器件支持高达104MHz的SPI时钟频率,当使用快速读取双输出指令时,等效时钟速率可达208MHz。这些传输速率可与8位和16位并行闪存的传输速率相媲美。连续读取模式可实现高效的存储器访问,读取24位地址仅需16个时钟的指令开销,从而支持真正的XIP(就地执行)操作。

此外,W25X05CLSN配备保持引脚、写保护引脚和可编程写保护功能,并具备顶部或底部阵列控制特性,进一步提供了控制灵活性。同时,该器件支持JEDEC标准的制造商和器件标识,还具有64位唯一序列号。

W25X05CLSN

特点

• 串行闪存存储器系列

– 512K位/64K字节(65,536字节)

– 每个可编程页256字节

– 统一的可擦除区域:4KB、32KB和64KB

• 支持单/双输出/输入输出SPI接口

– 标准SPI:时钟(CLK)、片选(/CS)、数据输入(DI)、数据输出(DO)、写保护(/WP)、保持(/Hold)

– 双SPI:时钟(CLK)、片选(/CS)、输入输出0(IO0)、输入输出1(IO1)、写保护(/WP)、保持(/Hold)

• 数据传输速率高达208M位/秒

– 时钟工作频率达104MHz

– 双I/O SPI等效频率208MHz

– 自动递增读取功能

• 高效 “连续读取模式”

– 指令开销低

– 支持连续读取

– 仅需16个时钟即可寻址存储器

– 支持真正的XIP(就地执行)操作

• 软件和硬件写保护

– 可对全部或部分存储器进行写保护

– 通过/WP引脚启用/禁用保护

– 支持顶部或底部阵列保护

• 灵活的4KB扇区架构

– 统一的扇区/块擦除(4/32/64KB)

– 页编程最大256字节,耗时<1ms

– 擦除/写入周期超过100,000次

– 数据保留时间超过20年

– 低功耗、宽温度范围

– 单一2.3V至3.6V电源

– 工作电流1mA,掉电电流<1μA(典型值)

– 工作温度范围 - 40°C至+85°C

• 节省空间的封装

– 8引脚SOIC/VSOP(150密耳)

– 8引脚TSSOP(173密耳)

– 8焊盘USON(2x3毫米)

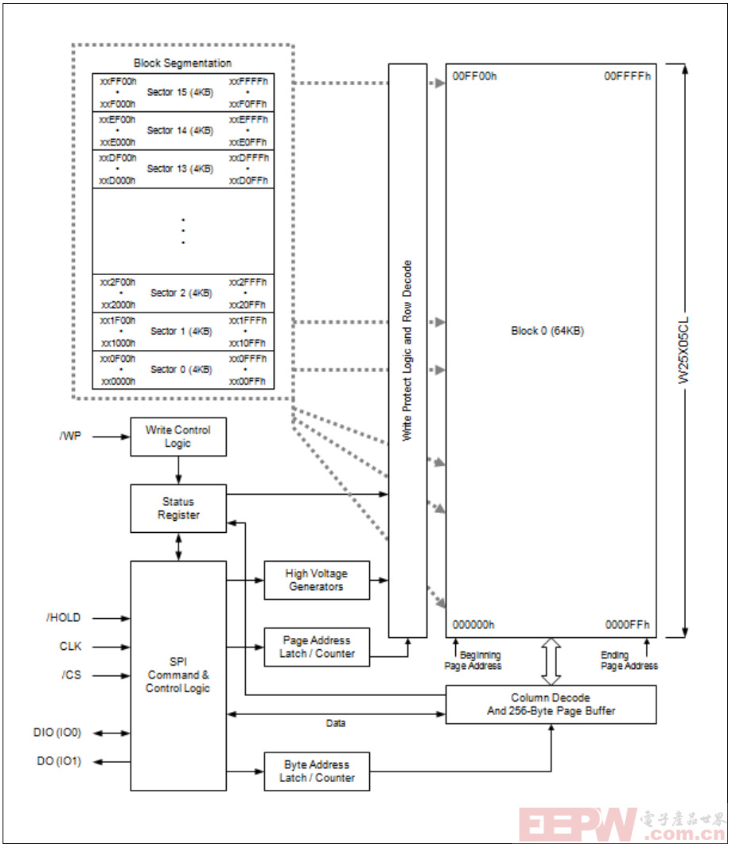

内部框图

昂科技术自主研发的AP8000万用烧录器,已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式,并提供在线、离线双工作模式,尤其针对eMMC、UFS等存储芯片开发了专属烧录方案,可全面覆盖华邦电子全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计,赋予设备出色的兼容性与扩展能力。作为通用型烧录平台,其不仅能适配市场上各类可编程芯片,更以稳定高效的性能表现,成为昂科自动化批量烧录设备IPS5800S的核心组件,可高效处理大规模芯片烧录任务,满足量产需求。

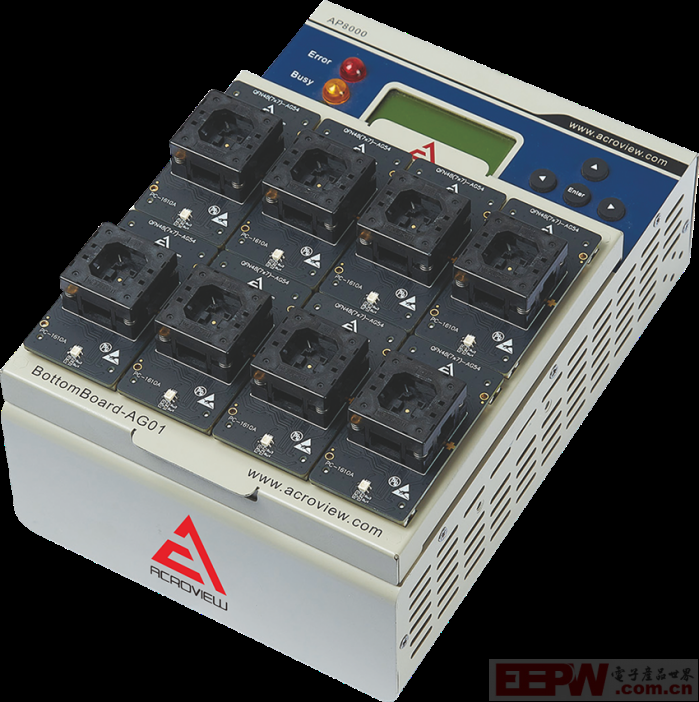

AP8000_通用烧录器_昂科烧录器

AP8000主机具备灵活的连接方式,同时配备USB和NET接口,可实现多台编程器的便捷组网。通过组网功能,用户能够轻松实现多台编程器的同步控制,高效开展并行烧录作业。在安全性方面,主机内置智能安全保护电路,可实时监测芯片放置状态与电路连接情况,一旦检测到芯片反插、短路等异常,将立即触发断电保护机制,全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片,大幅提升数据传输与处理效率,确保烧录过程流畅高效。为增强使用便捷性,主机背部设置SD卡槽,用户只需将PC端生成的工程文件存储至SD卡,并插入卡槽,即可通过编程器实体按键完成文件选择、加载与烧录操作,实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖,还简化了工作环境搭建流程,显著提升操作灵活性。

在扩展性与兼容性上,AP8000采用底板与适配板模块化组合设计,有效拓展主机功能边界。目前,该设备已实现对全主流半导体厂商产品的支持,覆盖长江存储, ASR, XTX, ambiq, LATTICE等知名品牌。其支持器件类型广泛,涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等,并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式,为用户提供一站式、全场景的芯片烧录解决方案。

文章来源于:www.acroview.com
