1. 产品介绍
ACCU-100M微电网协调控制器是一种应用于微电网、分布式发电、储能等领域的模块化智能协调控制器。装置满足系统满足光伏系统、风力发电、储能系统以及充电桩等设备的接入，通过对微电网系统进行全天候数据采集分析，监视光伏、风能、储能系统、充电桩运行状态及健康状况，并在此基础上以安全经济优化运行为目标，获取最优控制策略进而对微电网实施调节控制，实现微电网分布式能源、储能系统、负荷的实时动态调节功能，促进新能源就地化消纳，提高电网运行稳定性、补偿负荷波动；有效实现微电网的需求管理，提高微电网运行效率、降低供电成本，保障微电网安全、可靠、经济运行。
2. 产品特点
ACCU-100M微电网协调控制器具备以下功能特点：
数据采集：支持串口、以太网等多通道实时运行，满足各类风电与光伏逆变器、储能等设备接入；
通讯管理：支持Modbus RTU、Modbus TCP、IEC 60870-5-101、IEC 60870-5-103、IEC 60870-5-104、MQTT等通信规约，可实现云边协同（结合安科瑞智慧能源管理云平台进行远程运维）、OTA升级、就地/远程切换、本地人机交互（选配）；
边缘计算：灵活的报警阈值设置、主动上传报警信息、数据合并计算、逻辑控制、断点续传、数据加密、4G路由；
策略管理：防逆流、计划曲线、削峰填谷、需量控制、有功/无功控制、光储协调等，并支持策略定制;
系统安全：基于不可信模型设计的用户权限，防止非法用户侵入；基于数据加密与数据安全验证技术，采用数据标定与防篡改机制，实现数据固证和可追溯；
运行安全：采集分析包括电池、温控及消防在内的全站信号与测量数据，实现运行安全预警预测。
3. 产品参数
ACCU-100M微电网控制器主要负责工商业光储充新能源电站的数据采集、本地控制策略以及云端数据的交互。

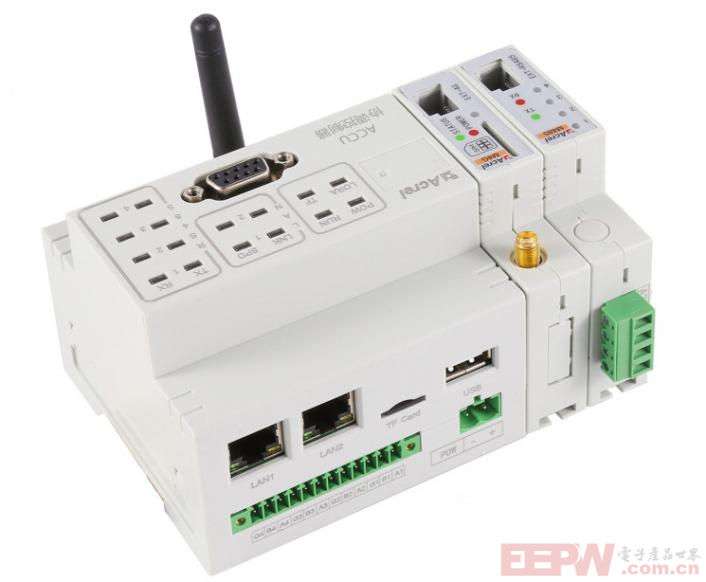

图3-1 ACCU-100M 产品示意图

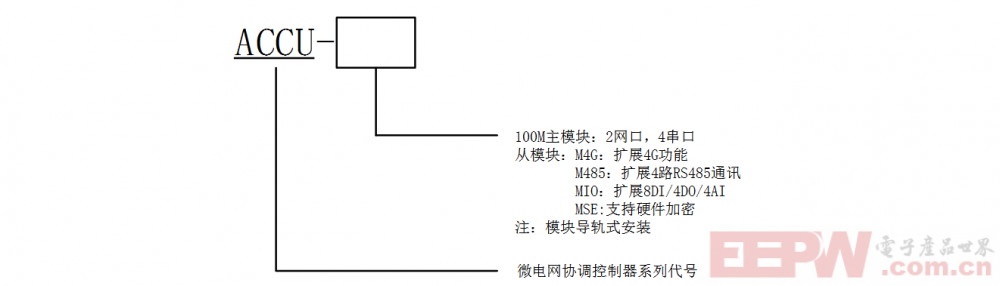

型号说明：
ACCU-100M微电网控制器典型的硬件配置与附件参数如下表3-1所示。
表3-1典型配置参数表
项目 | 规格 |
处理器 | ARM Cortex-A7 主频 528MHz |
内存 | 256MB DDR3 + 256MB NAND Flash |
频率及功耗 | 50Hz（45～65Hz）， 功耗≤10W |
电源电压 | DC 9-36V |
RS485串口 | 4路光耦隔离+1路RS232（调试口） |
RJ45网口 | 2 路10/100M自适应 |
USB HOST | 1 路USB2.0高速接口，支持接入U盘作断点续传或无线WiFi网卡（选配） |
TF卡接口 | 支持热拔插及即插即用断点续传数据存储 |
DI 采集 | 8路无源干接点开关量输入 |
RST 按键 | 短按 2-5 秒重启设备，长按 5 秒以上恢复出厂默认设置 |
协议支持 | 设备侧：Modbus Rtu/TCP、DL/T 645-1997、DL/T 645等； 主站侧：Modbus TCP、104、SNMP、MQTT协议等； |
环境 | 工作温度：-20℃～+55℃ |
存储运输温度：-25℃～+70℃ | |
相对湿度：≤95%（+25℃） | |
海拔高度：≤2500m | |
电气性能 | GB/T 17626.2-2018 静电放电抗扰度试验 4 级 |
GB/T 17626.3-2016 射频电磁场辐射抗扰度试验 3 级 | |
GB/T 17626.4-2018 电快速瞬变脉冲群抗扰度试验 4 级 | |
GB/T 17626.5-2019 浪涌(冲击)抗扰度试验 4 级 |
4. 系统架构

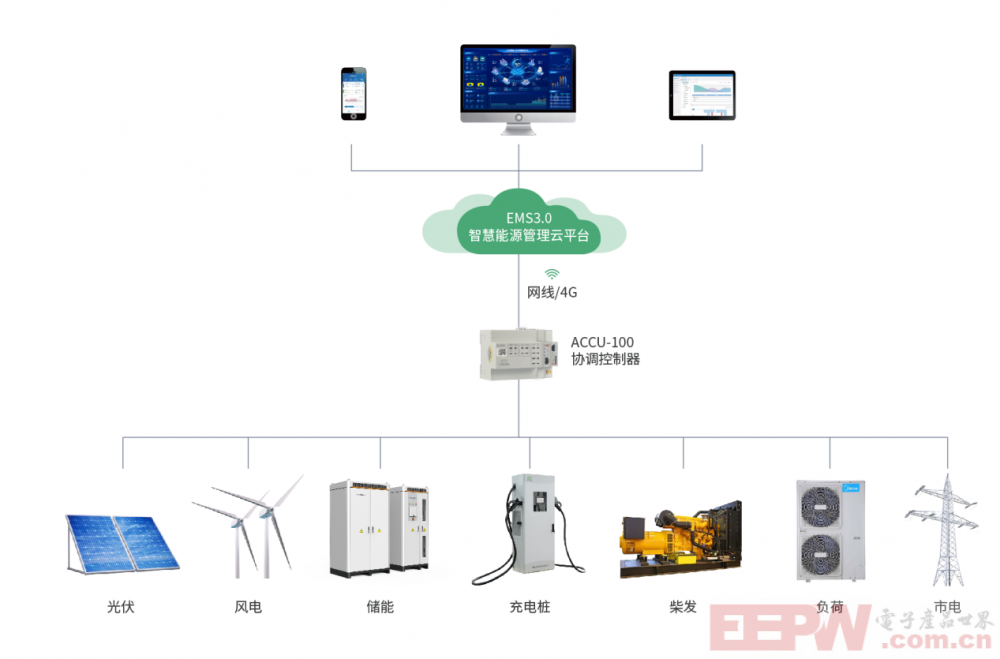

图4-1系统架构图
ACCU-100M协调控制器：控制储能设备、分布式能源、可调负荷设备的出力与电力需求，并能根据经济效益模型在满足调度的前提下，进行光储置换，减少弃光。并与云端平台进行交互，响应云端策略配置。
智慧能源管理云平台EMS3.0：满足跨站点，跨区域海量数据的接入，通过数据分析实现各站点资源类、电量类、损耗类、指标类、维护类、贡献类等指标计算与管控，并通过多样化预测，分析发电与用电趋势，结合电价数据、生产计划、负荷需求，提供最佳控制方案。同时提供远程监控与运维功能。
5. 技术标准
产品主要依据标准如下：
Ø GB/T 13729-2002 远动终端设备
Ø GB/T 17626.4 电磁兼容 试验和测量技术电快速瞬变冲群抗扰度试验
Ø GB/T 15153.1 远动设备及系统第2部分:工作条件第1篇:电源和电磁兼容兼容性
Ø GB/T 15153.2 远动设备及系统第2部分:工作条件第2篇:环境条件(气候、机械和其他非电影响因素)
Ø GB/T 4208-2008 外壳防护等级(IP代码)
Ø Q/GDW 639-2011 配电自动化终端设备检测规程
Ø NB/T 32015 分布式电源接入配电网技术规定
Ø DL/T 584 3~110kV电网继电保护装置运行整定规程
Ø DL/T 721-2013 配电网自动化远方终端
Ø DL/T 630-1997 交流采样远动终端技术条件
Ø DB/T 864-2012 微电网接入10kV及以下配电网技术规范
Ø GB/T 33589-2017 微电网接入电力系统技术规定
Ø GB/T 36274-2018 微电网能量管理系统技术规范
Ø GB/T 36270-2018 微电网监控系统技术规范
Ø DL/T 1864-2018 独立型微电网监控系统技术规范
Ø T/CEC 153-2018 并网型微电网负荷管理技术导则
Ø T/CEC 152-2018 并网型微电网需求响应技术要求
Ø T/CEC 153-2018 并网型微电网负荷管理技术导则
6. 性能指标
表6-1 ACCU-100M协调控制器性能指标
技术指标项目 | 指标 |
遥测响应时间 | ≤10s |
遥测综合误差率 | ≥99.9% |
遥信变化响应时间 | ≤2s |
遥信正确率 | ≥99.9% |
遥控命令响应时间 | ≤5s |
遥控正确率 | ≥99.9% |
系统可用性 | ≥99.9% |
对时精度 | ≤1S |
数据记录时标精度 | ≤1ms |
系统支持状态量数目 | ≤30000 |
系统支持模拟量数目 | ≤30000 |
系统支持控制量数目 | ≤30000 |
规约支持 | IEC 104/Modbus/MQTT/HTTP |
7. 能量调度
表7-1典型能量调度功能表
运行模式 | 控制逻辑 |
手动策略 | 支持手动进行微电网并离网切换，分布式发电、储能、可调设备指令下发等，进行遥控等动作。 |
计划曲线 | 用户依据当地分时电价自行配置电价模板，设定不同时段内储能的充放功率，组成削峰填谷策略模版；提供按日、按周配置策略模版的功能。适应多地区、多电价环境下策略运行模式。 |
需量控制 | 通过在总进线的变压器低压侧接入总表实时采集需量值，当需量值达到限制值（可设）时触发需量控制，系统根据配置的参数进行对储能做减小充电、放电、降低充电桩充电功率或者降低可调负荷用电功率等动作。 |
动态扩容 | 通过在总进线的变压器低压侧接入总表实时采集变压器负载率，当变压器负载率达到限制值（可设）时触发保护，系统根据配置的参数进行对储能做减小充电、放电、降低充电桩充电功率或者降低可调负荷用电功率等动作。 |
新能源消纳 | 通过在总进线的变压器低压侧接入总表实时采集逆功率数据，当出现反向功率且达到限制值（可设），当系统检测到逆流时，优先调度储能系统吸收多余光伏能量；当储能系统充满后、 再调节光伏逆变器输出功率（如有防逆流要求）。 |
防逆流控制 | 通过在总进线的变压器低压侧接入总表实时采集逆功率数据，当出现反向功率且达到限制值（可设），系统根据配置的参数进行对储能做静置、减小放电、充电或者光伏降功率等动作。系统的防逆流策略实现是软件保护，若需要实现响应更快、更靠谱的保护，则需要加上相应的逆功率保护装置，检测到逆流立即跳闸保护。 |
备电功能 | 在系统运行过程中，EMS协调控制执行对储能系统SOC保护，使储能系统在设定的SOC范围内运行，并将一定的电量区间预留用于备电容量，备电容量可进行自定义设置，能在电网断电时给负载紧急供电。 |
其他 | 可以根据客户需求进行不同策略定制 |
8. 装置接线
ACCU-100M协调控制器，采用标准导轨安装方式。装置插上网线后LINK绿色灯会亮起，有数据时闪烁，SPEED黄色灯在100Mb/s时常亮，在10Mb/s时关闭；装置有数据传输接收数据RX红色灯闪烁，发送数据TX绿色灯闪烁。
后板及底板均可安装导轨卡座。

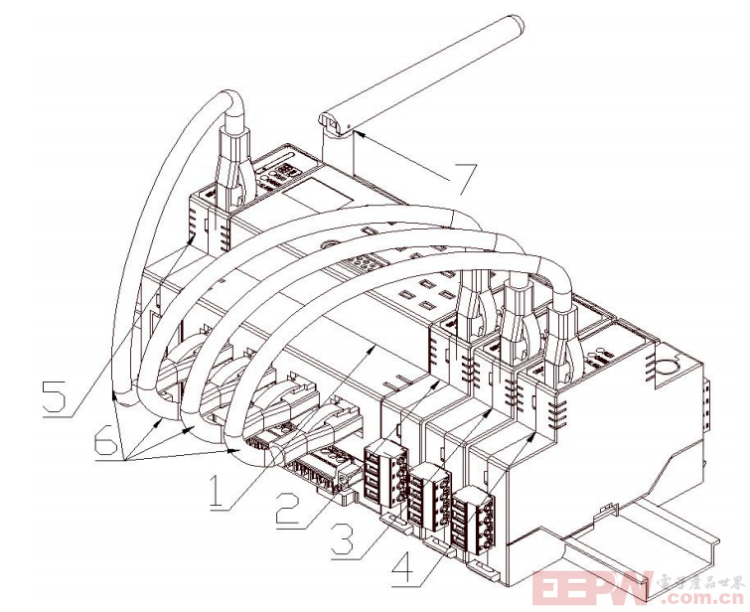

图8-1装置接线图
1. 1：ACCU-100M主模块
2. 2、3、4：M485扩展模块
3. 5：M4G通讯
4. 6：网线
5. 7：4G天线
9. 外观尺寸

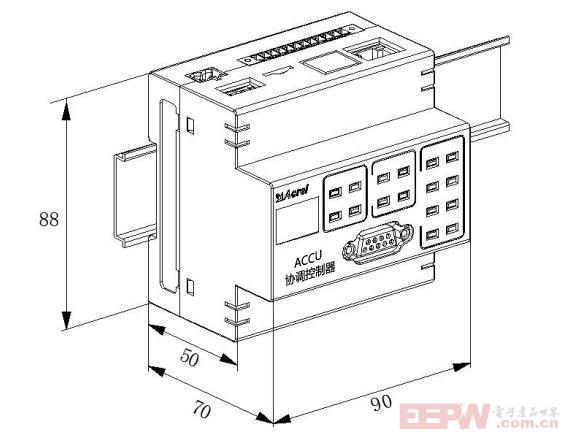

（a）ACCU-100M主模块

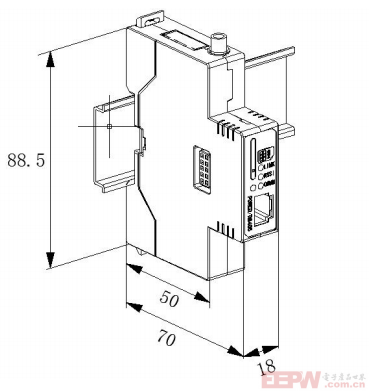

（b）M4G/M485/MSE从模块

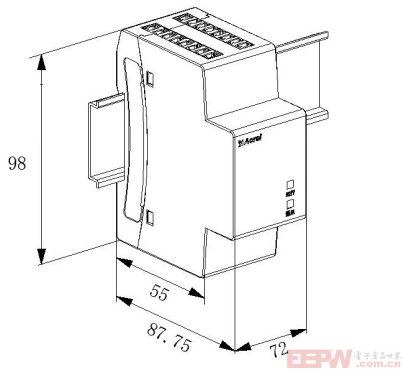

（c）MIO从模块
图9-1装置外观尺寸
10. 通用要求10.1.一般要求
采取屏蔽及相应抗干扰等措施，以防电磁干扰、雷电干扰造成设备损毁，确保装置在规定的环境条件下能安全有效地运行。
10.2.包装与运输
1）设备的包装应符合相关规定，并采取防雨、防潮、防锈、防震等措施，以免在运输过程中由于振动和碰撞引起损坏。
2）包装箱内考虑好设备的支撑与固定，所有松散部件另包装好放入箱内。
3）每个包装件都应有与该包装件相符合的装箱单，放置于包装明显位置，并使用防潮的密封袋包装。包装袋内装入的零部件应有明显的标记或标签，至少标明部件号、编号、名称、数量等，并且相关信息要与装箱单一致。
4）设备及附件应采取防潮、防锈蚀等措施，保证12个月内不发生锈蚀和损坏。如果超过12个月，应进行检查，并重新作防锈处理。
5）包装件应符合运输作业的规定，避免在运输和装卸时包装件内的部件产生滑动、撞击和磨擦，造成部件的损坏。
11. 技术服务
1）及时向买方提供按合同规定的全部技术资料。
2）及时指导买方按供方的技术资料和图纸要求进行安装、分部与整套试运行及试生产。
3）按合同规定为买方安排有关设备安装、调试、使用、维护技术的业务培训。
4）严格执行买卖双方就有关重大问题召开会议的纪要或签订的协议。
5）做好售前、售中、售后服务。
6）随时满足买方对备品备件的要求。
