艾为深耕呼吸灯产品15余年，“艾为灯语”®更在行业树立灯效标杆。不仅推出了单RGB静态氛围灯驱动、多RGB动态氛围灯驱动，提供艺术气息十足的蒙赛尔呼吸®灯效，集成艾为特色的awinic AudioSync®音乐律动算法及对应的SoC产品，可实现声音同步“音随我动”、“彗星摆尾”、“流光溢彩”、具备情绪感知的多维炫彩灯效。3-216路 RGB LED驱动产品实现全场景目录化布局，覆盖消费电子、工业互联、汽车市场等多元领域。其以差异化竞争优势在行业中独树一帜，为客户提供从方案设计到场景落地的专业高端灯语解决方案。

"艾为灯语"系列目前累计产品型号超80款，广泛赋能汽车、手机、智能音响、TV、路由器、PC、可穿戴设备、泛储能装置、电竞设备、会议通信系统等应用场景，全球累计出货量突破10亿颗。合作客户涵盖国际一线品牌与国内行业领军企业。

近期，“艾为灯语”家族再添新成员——集成Charge Pump 升压与SRAM可编程智能灯效引擎的呼吸灯驱动芯片 AW21209，不仅为智能终端设备构建独特高级的灯语交互体验注入新动力，还能通过灵动灯效，在细微处传递氛围感，有效提升用户情绪价值。

AW21209FOR是一款高性能9路RGB LED驱动，集成1x/1.5x自适应charge Pump 升压，供电可低至2.5V，有效解决电池低电压场景下LED灯珠出现色偏和亮度异常的问题。该芯片集成96x16bit 可编程SRAM，支持灵活的灯效指令集，配合3组独立的灯效执行引擎, 可灵活定制高端差异化动态灯效。

图1 AW21209典型应用图

产品亮点 1

适配低电压电池供电的趋势化需求

近年来，硅负极电池凭借能量密度较传统石墨电池提升10%-30%的显著优势，成为手机等终端设备电池技术升级的重要方向。各品牌手机厂商纷纷推出搭载硅负极电池的机型，电池容量从 5000mAh 跃升至 7500mAh 以上，在大幅提升续航能力的同时，更助力终端设备实现轻薄化设计。据行业消息，iPhone17 也有望搭载硅负极电池，以解决长期以来备受用户关注的续航短板问题。

随着硅负极电池逐步成为行业趋势，其独特的技术特性也带来新挑战：该类电池放电截止电压低至 2.5V，在此电压下 RGB LED 会出现颜色偏移或亮度异常等问题，这对LED 驱动芯片的工作电压适配性提出了更高要求。

在硅负极高能量密度电池备受行业青睐的当下，磷酸铁锂电池虽能量密度相对较低，却凭借高安全性、长循环寿命、低成本三大核心优势，在新能源汽车、电动工具、手持设备、电子烟等多元场景中占据重要地位。

单节磷酸铁锂电池标称电压为 3.2~3.6V，但其放电截止电压可低至 2.5V—— 这一数值通常低于蓝色、白色LED灯珠的导通电压（VF），会导致LED出现亮度偏暗、颜色异常等问题。

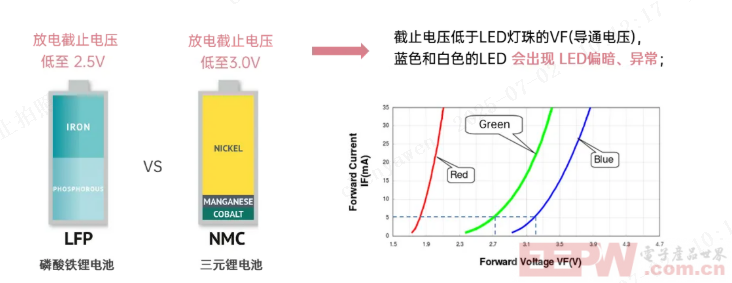

图2 放电截止电压低于LED灯珠VF电压

AW21209 精准解决上述痛点，为低电压电池场景提供专业的LED驱动解决方案，无需额外Boost升压芯片给LED供电，简化电路设计并降低成本。AW21209 支持1x/1.5x 自适应Charge Pump升压，支持2.5V~5.5V宽幅输入电压范围（AW21309 可支持2.3V~5.5V更低电压输入），智能适配磷酸铁锂电池、硅负极电池等低电压场景。

产品亮点 2

内置智能灯效引擎，降低CPU负荷

手机等智能终端设备在持续追求极致性能，这要求CPU集中资源处理高优先级任务，如提升电竞游戏的画质渲染、帧率稳定性、立体音效、触觉反馈等核心体检环节。

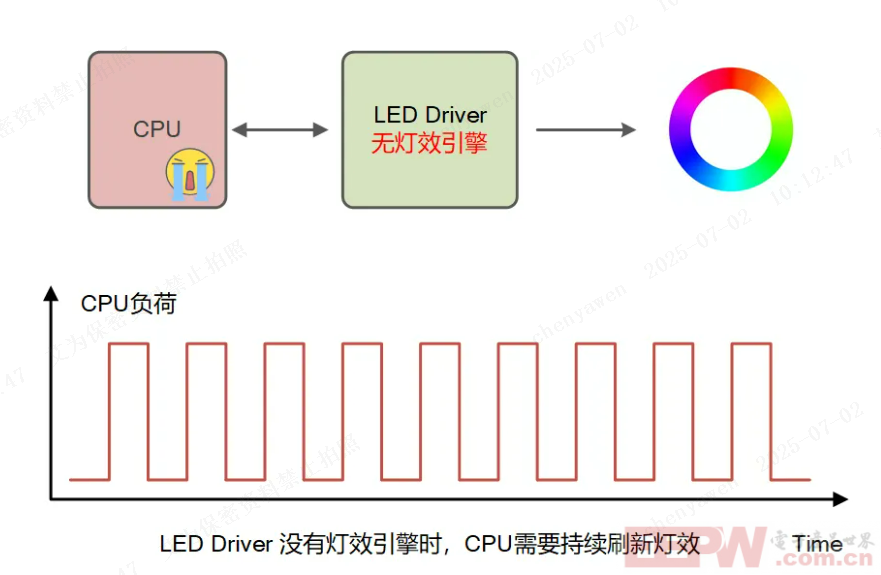

传统的LED Driver因缺乏SRAM可编程灯效引擎，实现实时的动态互动灯效时需要过度依赖主控CPU持续刷新RGB配置参数。这一模式不仅显著增加 CPU 运行负荷，导致高优先级任务执行效率下降，还会增加系统整体功耗；同时受限于数据传输延迟，LED 灯效呈现往往难以达到细腻平滑的视觉效果。

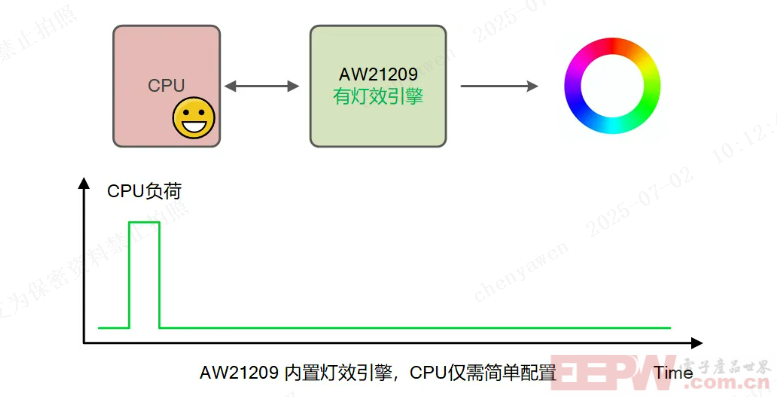

AW21209FOR 直击 CPU 刷灯效负荷过重的行业痛点，通过硬件级灯效处理架构实现技术突破：芯片内置3 组独立灯效执行引擎，支持包含 ramp（渐变）、wait（等待）、loop（循环）、trig（触发）等全场景灯效指令集，并集成96×16bit SRAM 存储单元，可预存 96 条灯效执行指令。这一设计使芯片能够自主刷新动态灯效，不仅释放 CPU 算力专注高优先级任务，更支持灵活定制高端个性化灯效，助力客户品牌构建差异化灯语标识。

进阶型号AW21309FOR进一步升级硬件配置，将SRAM 容量提升至128×16bit，凭借更强的指令存储与智能执行能力，为用户提供更丰富的灯效设计自由度，赋能客户品牌打造层次、风格更鲜明的灯语交互体验。

AW21209FOR 关键特性

9路可编程恒流源输出

- 共阴极高边恒流架构

- 各路恒流可达25.5mA

- 各路恒流256级可调(100uA/Step)

- 各路支持4096级PWM细腻调光

- 支持指数调光，更符合人眼感知特性

自适应 1×/1.5× Charge Pump

- 2.5V~5.5V 宽幅供电，适配电池低电压场景

- 效率高达94%，降低系统热损耗

- 集成过流与短路保护，提升可靠性

3个独立的灯效执行引擎

- 96x16bit 可编程SRAM，预存96条灯效指令

- 全场景指令集：ramp（渐变）、wait（等待）、trig（触发）等

- TRIG 引脚拉低可触发预设灯效，支持实时互动

- 超低功耗

- 待机功耗低至300nA，延长设备续航

- 自动省功耗模式,电流低至8 μA

1MHz I2C接口

- 支持1.2V/1.8V/3.3V/5.5V多通讯电平

- 通过AD1/AD2可拓展I²C地址

工作温度范围 -40~105 ℃

小封装&大封装，匹配不同场景需求

图3 封装信息
Charge-Pump系列选型表
