昂科烧录器支持Cmsemicon中微半导体的车规微控制器BAT32A6300KC32NA
Acroview66 | 2025-07-02 14:36:43    阅读:4   发布文章

芯片烧录领导者昂科技术在发布新版本烧录软件的同时,同步宣布新增了多款兼容的芯片型号,包括中微半导体的车规微控制器BAT32A6300KC32NA。目前,此芯片已实现与昂科AP8000通用编程器的全面适配,这一进展显著增强了AP8000系列设备对芯片的兼容能力。

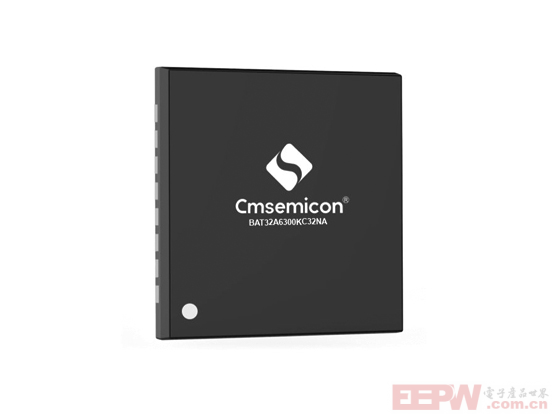

BAT32A6300KC32NA符合AEC-Q100 Grade 1汽车产品标准,-40~125℃工作环境温度,支持32Pin的QFN封装。本产品采用高性能的ARM Cortex -M0+的32位RISC内核,最高可工作于64MHz,采用高速的嵌入式闪存(SRAM最大4KB,程序/数据闪存最大32KB)。BAT32A6300KC32NA集成I2C、SPI、UART、LIN2.2等总线等多种标准接口,集成12bit A/D转换器、温度传感器、12bit D/A转换器、比较器,可编程增益放大器。集成多种高级定时器模块,1通道SysTick定时器、9通道16bit定时器、看门狗定时器等功能,并集成高压LDO,LIN收发器等。

BAT32A6300KC32NA还具有出色的低功耗性能,支持睡眠和深度睡眠两种低功耗模式,设计灵活,其运行功耗为80uA/MHz@64MHz,在深度睡眠模式下其功耗仅为42uA。集成事件联动控制器,可实现硬件模块之间的直接连接,无需CPU的干预,比使用中断响应速度更快。

BAT32A6300KC32NA集成LDO,LIN收发器,并以优秀的可靠性、丰富的集成外围功能以及出色的低功耗性能,从而更专注于汽车电子相关的开关、门、窗、灯、传感器、电机等应用。



功能

• 超低功耗工作环境

– 电源电压范围:5.5V~28V

– 温度范围:-40℃到125℃

– 低功耗模式:睡眠模式,深度睡眠模式

– 运行功耗:80uA/MHz@64MHz

– 深度睡眠模式下功耗:42uA(MCU休眠,LDO保持5V输出)

• 内核

– ARM®32-bitCortex®-M0+CPU

– 工作频率:32KHz~64MHz

• 存储器

– 32KB Flash存储器,程序与数据存储共享

– 4KB SRAM存储器,附带奇偶校验

• 电源和复位管理

– 内置上电复位(POR)电路

– 内置电压检测(LVD)电路(门限电压可设)

• 时钟管理

– 内置高速发振器,精度(±1%)。可提供1MHz~64MHz系统时钟

– 内置15KHz低速振荡器

– 支持1MHz~20MHz外部晶体振荡器

• 乘法器/除法器模块

– 乘法器:支持单周期32bit乘法运算

– 除法器:支持32bit有符号整数除法运算,仅需4或8个CPU时钟周期完成一次运算

• 增强型DMA控制器

– 中断触发启动

– 传送模式可选(正常传送模式,重复传送模式,块传送模式以及链传送模式)

– 传送源/目的领域为全地址空间范围可选

• 联动控制器

– 能将事件信号链接到一起,实现外围功能的联动

– 事件输入20种,事件触发9种

• 丰富的模拟外围

– 12位精度ADC转换器,转换速率1.42Msps,外部模拟通道数10个,带温度传感器,支持单通道转换模式和多通道扫描转换模式。转换范围:0 到VREF(1.45V/2.4V/Vcap可选)

– 12位精度D/A转换器, 2通道模拟输出,实时输出功能,输出到内部比较器的电压范围:0~VREF,(VREF=1.45V/2.4V/Vcap);输出到管脚的电压范围:0.3V~Vcap-0.3V

– 比较器(CMP),内置2通道比较器,输入源可选,基准电压可选择12bitDAC输出电压或内部基准电压(1.45V/2.4V可选)

– 可编程增益放大器(PGA),内置1通道PGA,配备两组外部输入管脚,可由控制分时复用,可设置1/2.5/4/8/10/16/32倍增益,偏置电压:1.45V、2.4V、Vcap/2可选

• 输入/输出端口

– I/O端口:26个

– 能进行N沟道漏极开路、TTL输入缓冲、内部上拉的切换

– 内置时钟输出/蜂鸣器输出的控制电路

• 串行两线调试器(SWD)

• 丰富的定时器

– 16位定时器:9通道

– 看门狗定时器(WWDT):1个

– SysTick定时器

• 丰富灵活的接口

– 串行通讯单元2个:每单元可以自由配置成1通道标准UART、1通道SPI或1通道简易I2C(其中单元0的UART0支持软件LIN通讯)

– LIN:1通道(硬件支持LIN2.2协议,兼容LIN2.x协议,同时支持SAEJ2602协议规范

– IrDA:1通道

– 标准I2C:1通道,支持从机双地址

– SPI:1通道

• 集成LIN收发器,符合LIN 2.x/ SAE J2602协议规范

• 集成5V LDO,可为内部MCU及外部器件提供电源,输入电压5.5~28V

• 安全功能

– 符合IEC/UL 60730相关标准

– 异常存储空间访问报错

– 支持RAM奇偶校验

– 支持硬件CRC校验

– 支持重要SFR保护,防止误操作

– 128位唯一ID号

– Debug模式下的Flash二级保护(Level1:只能进行flash全领域擦除,不能读写;Level2:仿真器连接无效,不可对flash操作)

• 封装

– QFN32

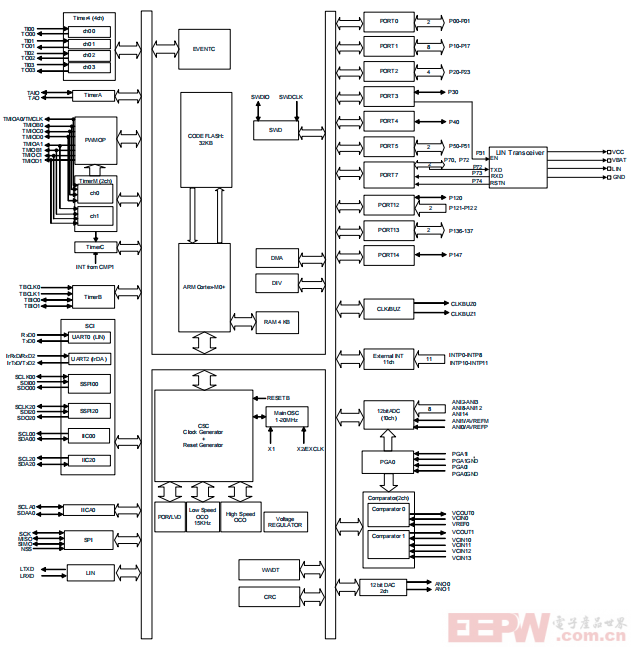

结构框图

昂科技术自主研发的AP8000万用烧录器,已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式,并提供在线、离线双工作模式,尤其针对eMMC、UFS等存储芯片开发了专属烧录方案,可全面覆盖中微半导体全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计,赋予设备出色的兼容性与扩展能力。作为通用型烧录平台,其不仅能适配市场上各类可编程芯片,更以稳定高效的性能表现,成为昂科自动化批量烧录设备IPS5800S的核心组件,可高效处理大规模芯片烧录任务,满足量产需求。


AP8000主机具备灵活的连接方式,同时配备USB和NET接口,可实现多台编程器的便捷组网。通过组网功能,用户能够轻松实现多台编程器的同步控制,高效开展并行烧录作业。在安全性方面,主机内置智能安全保护电路,可实时监测芯片放置状态与电路连接情况,一旦检测到芯片反插、短路等异常,将立即触发断电保护机制,全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片,大幅提升数据传输与处理效率,确保烧录过程流畅高效。为增强使用便捷性,主机背部设置SD卡槽,用户只需将PC端生成的工程文件存储至SD卡,并插入卡槽,即可通过编程器实体按键完成文件选择、加载与烧录操作,实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖,还简化了工作环境搭建流程,显著提升操作灵活性。

在扩展性与兼容性上,AP8000采用底板与适配板模块化组合设计,有效拓展主机功能边界。目前,该设备已实现对全主流半导体厂商产品的支持,覆盖长江存储, ASR, XTX, ambiq, LATTICE等知名品牌。其支持器件类型广泛,涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等,并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式,为用户提供一站式、全场景的芯片烧录解决方案。

文章来源于:www.acroview.com
