在变频冰箱中，微处理器根据指令和内部程序输出控制信号，这些信号经反相器、继电器等转换后控制各器件工作。上一期中，我们介绍了广泛使用双向可控硅功率电路的Gate触发控制器，像KL3083、KL3062、KL3052等，而变频控制的驱动门电路控制栅极隔离驱动，KL3120、KL3140等，稳定可靠驱动功率MOS或IGBT；

▲控制器实物图

光耦在继电器控制电路中，可检测分配器开关的工作状态，为微处理器提供检测信号，实现输入与输出电路之间的电气隔离，确保控制信号的准确传输，避免外界噪声和干扰对控制信号的影响，保障控制系统的稳定性和可靠性。

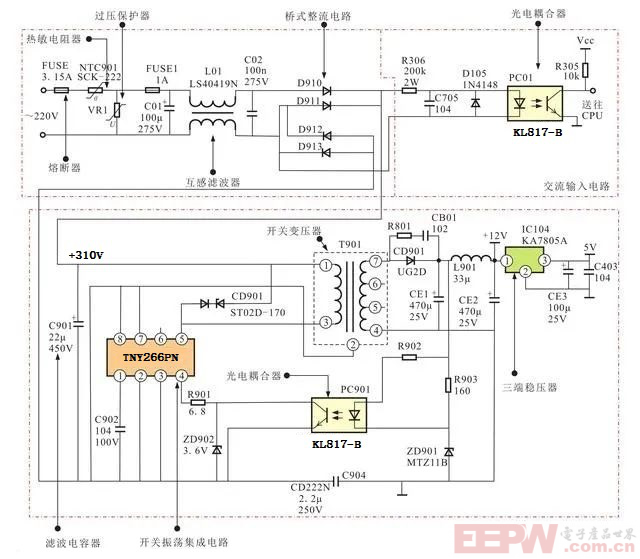

▲冰箱电源应用示意图

在控制系统电源路中，光耦至关重要。冰箱电源系统核心是开关电源，需隔离输入输出电路以保安全可靠，光耦作为电气隔离桥梁，用光学信号有效隔离二者，避免电流电压干扰。在反馈控制回路里，光耦能将输出端误差信号传至输入端PWM控制器，调节占空比实现高精度稳压，保障冰箱在不同工况下稳定供电。此外，光耦可用于过流、过压保护等安全机制，异常时迅速切断电源防损防事故。一般使用晶体管光耦（如KL817B）用于副边反馈与电源监测电路 。

以上对电冰箱产品中隔离器件的应用做了简要介绍，可见其中晶台光耦凭借高可靠性、电路设计简单且性价比高等优势被广泛采用。
