昂科技术作为芯片烧录领域的领导者，在其新版烧录软件发布之际，宣布扩展了兼容芯片型号列表。新增型号包含了MindMotion灵动微电子的32位微控制器MM32SPIN0230B3T。目前，该芯片已获得昂科通用烧录平台AP8000的支持。

MM32SPIN0230B3T是MindSPIN旗下的高性能32位运动控制MCU，使用Cortex®-M0为内核，最高工作频率可达60MHz，内置32KB高速存储器，多达26个GPIO；集成了1路12位的模数转换器ADC、2路模拟比较器 COMP、2路运算放大器OPAMP、1个32位通用定时器、3个16位基本定时器、1个16位高级定时器；1个USART接口可作为UART或SPI通信。

MM32SPIN0230B3T供电电压为2.5V~5.5V，工作环境温度范围­40℃~105℃扩展型。一种省电工作模式，在休眠状态下芯片耗能100uA左右。

MM32SPIN0230B3T提供TSSOP28、QFN20、TSSOP20和QFN28共4种封装形式。

特性

• 内核与系统

– Arm®Cortex®-M0 32位微控制器

– 最高工作频率可达60MHz

– 硬件除法器(32Bit)

– 2通道DMA

• 存储器

– 高达32KB的Flash程序存储器

– 高达4KB SRAM

– 3K 的独立Flash空间可用于程序存储或者数据存储

• 时钟、复位和电源管理

– 2.5V∼5.5V供电

– 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)

– 内嵌经出厂调校的60MHz高速RC振荡器

– 40KHz的LSI

• 低功耗

– 停机(stop)模式，功耗100uA

• 1个12位模数转换器，1μS转换时间(多达11个输入通道)

– 转换范围：0∼VDD

– 10个外部通道

– 支持注入模式

– 支持多组数据缓存

– 支持采样时间和分辨率配置

– 片上温度传感器

– 片上电压传感器

• 2个模拟比较器

• 2个轨对轨的运算放大器

• 1个DMA控制器，共2通道

– 支持的外设包括：Timer、ADC、USART

• 多达26个快速I/O端口

– 所有I/O口可以映像到16个外部中断

– 所有端口均可输入输出VDD信号

• 7个定时器

– 1个16位4通道高级控制定时器(TIM1)，有4通道PWM互补输出，以及死区生成、硬件移相和刹车功能

– 1个32位通用定时器(TIM2)，有高达4个输入捕获/输出比较

– 2个16位基本定时器(TIM13、TIM14)，有1个输入捕获/输出比较

– 1个16位定时器(TIM6)，支持中断触发

– 1个独立看门狗定时器

– 1个Systick定时器：24位自减型计数器

• 调试模式

– 串行调试接口(SWD)

• 1个数字外设接口

– 1个USART接口，能支持UART和SPI通信

• 96 位芯片唯一ID(UID)

• 采用TSSOP28 、QFN20、TSSOP20和QFN28封装

应用

• 电机驱动和应用控制

• 手持电动工具

• 滑板车和空调内风机

• 冰箱压机和抽油烟机

• 吸尘器和扫地机

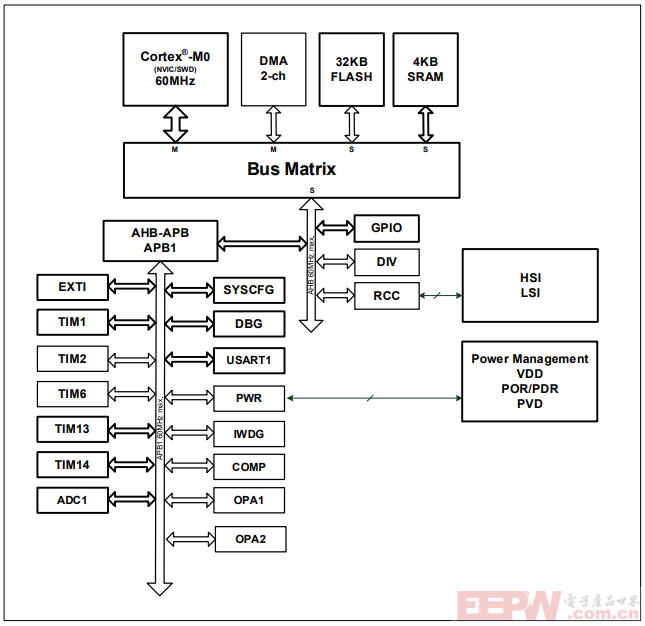

系统框图

昂科技术自主研发的AP8000万用烧录器，已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式，并提供在线、离线双工作模式，尤其针对eMMC、UFS等存储芯片开发了专属烧录方案，可全面覆盖灵动微电子全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计，赋予设备出色的兼容性与扩展能力。作为通用型烧录平台，其不仅能适配市场上各类可编程芯片，更以稳定高效的性能表现，成为昂科自动化批量烧录设备IPS5800S的核心组件，可高效处理大规模芯片烧录任务，满足量产需求。

AP8000主机具备灵活的连接方式，同时配备USB和NET接口，可实现多台编程器的便捷组网。通过组网功能，用户能够轻松实现多台编程器的同步控制，高效开展并行烧录作业。在安全性方面，主机内置智能安全保护电路，可实时监测芯片放置状态与电路连接情况，一旦检测到芯片反插、短路等异常，将立即触发断电保护机制，全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片，大幅提升数据传输与处理效率，确保烧录过程流畅高效。为增强使用便捷性，主机背部设置SD卡槽，用户只需将PC端生成的工程文件存储至SD卡，并插入卡槽，即可通过编程器实体按键完成文件选择、加载与烧录操作，实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖，还简化了工作环境搭建流程，显著提升操作灵活性。

在扩展性与兼容性上，AP8000采用底板与适配板模块化组合设计，有效拓展主机功能边界。目前，该设备已实现对全主流半导体厂商产品的支持，覆盖MXIC, ABLIC, Geehy, NAVINFO, Silan等知名品牌。其支持器件类型广泛，涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式，为用户提供一站式、全场景的芯片烧录解决方案。

文章来源于：www.acroview.com
