新能源汽车的市场占比份额近几年逐年升高，而充电桩的需求也随着新能源汽车的销售量在逐年升高，而目前市面上的汽车充电桩几乎都带有屏幕和语音提示，传统的电路设计是搞一个成熟的屏幕模块，然后在安装一颗语音芯片来实现，现在新的快速开发解决方案来了！　　

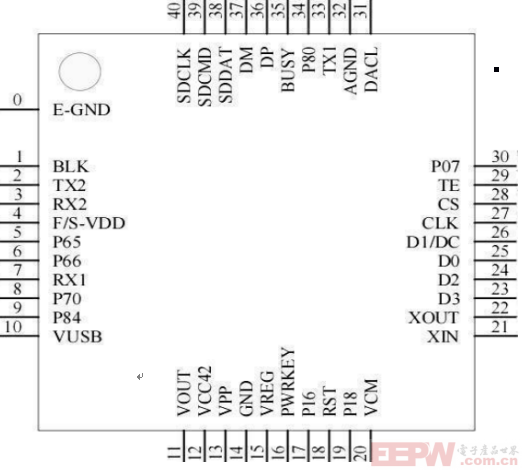

一、屏幕驱动+语音播放集成方案

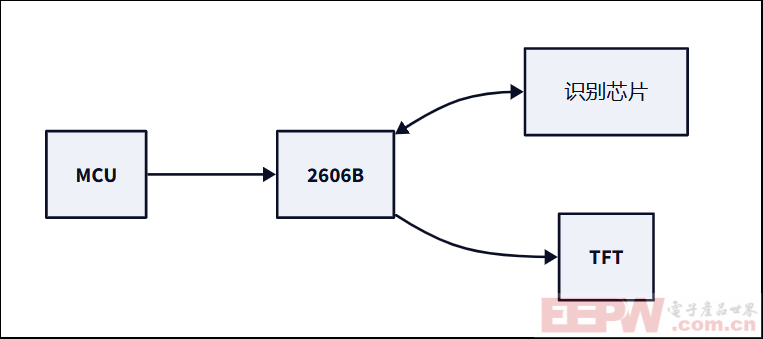

　　语音与屏幕的联动：WT2606B可以驱动屏幕显示 “请插入充电枪” 时，主控 MCU 向 WT2606B 发送指令，触发其播放对应的语音提示，实现屏幕显示与语音播报的同步。

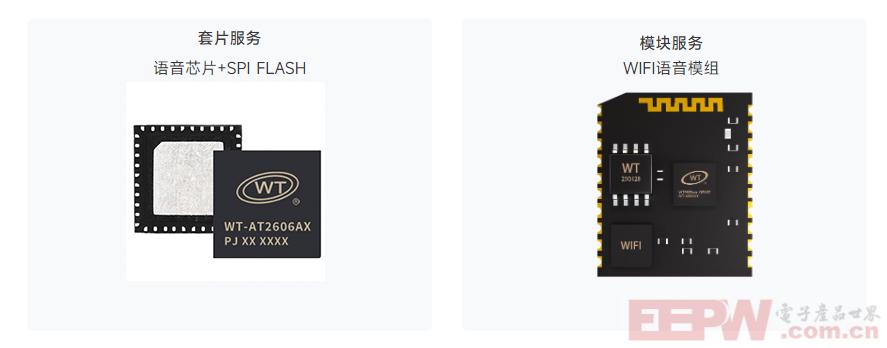

　　语音内容存储与调用：WT2606B 可外接 SPI Flash 存储语音数据，将不同场景的语音提示(如操作引导、故障警示)按序号存储在 Flash 中。主控 MCU 根据屏幕显示的内容，发送对应的序号指令，WT2606B 从 Flash 中读取相应语音数据并播放。例如，序号 1 对应 “请插入充电枪”，序号 2 对应 “充电已开始” 等。

　　音质优化：除了通过外部增益调节提升音量外，还可在 WT2606B 的输入端添加 RC 滤波电路(如电阻 10KΩ 和电容 100nF)，滤除输入信号中的高频噪声，使语音播放更清晰。同时，合理设计扬声器的安装位置，采用防磁扬声器，避免对屏幕驱动电路产生干扰。

二、整体协同工作流程

　　充电桩启动后，主控 MCU 初始化屏幕显示欢迎界面，WT2606B 驱动屏幕显示欢迎界面并同时播放欢迎语音 “欢迎使用本充电桩，请开始操作...等提示音”。

　　当用户进行插枪操作时，主控 MCU 检测到信号后，WT2606B控制屏幕显示 “插枪成功，正在准备充电”，同时播放 “插枪成功，即将开始充电”。

　　充电过程中，主控 MCU 实时采集充电数据，通过屏幕驱动芯片在屏幕上更新充电进度、电压、电流等信息，每 5 分钟通过 WT2606B 播报一次充电进度，如 “当前充电进度 50%，预计还需 30 分钟充满”。

　　若出现故障，如充电枪脱落，主控 MCU 控制屏幕显示故障信息 “充电枪已脱落，请重新插入”，并触发 WT2606B 循环播放 “充电枪已脱落，请重新插入”，直至故障排除。

通过 WT2606B 完美解决屏幕驱动和语音协同的方案，让汽车充电桩能为用户提供清晰、及时的信息反馈，提升整体使用体验。同时这一套方案还能支持语音控制和蓝牙透传的功能，WT2606B还支持串口转串口功能,能够帮助主控拓展更多接口，比如雷达传感器等。

以上就是关于“快速开发汽车充电桩的屏幕驱动与语音提示方案”的全部内容了，有这方面问题的朋友可以在评论区和我探讨。
