在工业自动化系统中，设备间的通信协议差异常常成为技术集成的难点。例如，某工厂需要将支持Modbus RTU协议的涡街液体流量计接入采用Profibus DP协议的PLC控制系统时，如何实现数据互通？这一问题的核心在于协议转换与数据映射。

Modbus RTU转Profibus DP网关的作用类似于语言翻译器，能将Modbus设备（如流量计）的串行信号“翻译”为Profibus DP网络可识别的报文。以兴达易控XD-MDPB100网关为例，其内部通过双端口缓存技术，实现Modbus RTU的异步通信与Profibus DP同步传输的兼容，确保数据在变频器、PLC与流量计间无缝流动。这类网关通常支持参数预配置，用户无需深入理解协议底层，即可通过软件界面完成寄存器地址映射，大幅降低部署复杂度。

涡街流量计通过检测流体通过涡街体产生的频率信号计算瞬时流量，其核心是将物理量转化为数字信号。以多钦仪表的涡街流量计为例，设备内置Modbus RTU协议栈，将流量数据存储在特定寄存器中（如寄存器40001对应瞬时流量值）。通信时，主站（如PLC）需发送包含设备地址、功能码、寄存器地址的请求帧，流量计响应包含二进制数据的报文。

参数一致性配置

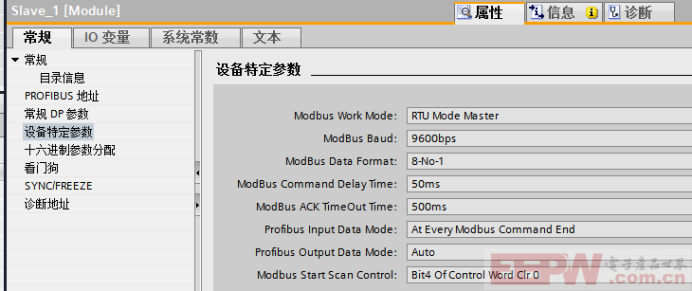

通信参数如同设备间的“握手密码”，必须完全匹配。以某项目中使用L-mag电磁流量计的案例，波特率需设置为9600bps，数据位8位，停止位1位，无校验位。若Modbus RTU转Profibus DP网关与流量计的停止位配置不一致，会导致数据帧错位，PLC接收的瞬时流量值出现跳变或归零。

数据映射的精准性

Modbus RTU转Profibus DP网关需将Modbus寄存器地址映射到Profibus DP的输出区。例如，将涡街流量计的瞬时流量寄存器（40000）映射到Profibus DP从站的第10-11字节。这类似于在Excel表格中建立两列数据的对应关系，任何偏移都会导致PLC读取到压力或温度等无关参数。

抗干扰设计

工业现场电磁干扰如同“数据噪音”，可能造成通信中断。某化工厂案例显示，在未采用屏蔽双绞线的情况下，瞬时流量数据误码率高达12%。解决方法包括：Modbus RTU转Profibus DP网关与流量计共地处理、RS-485总线终端加装120Ω匹配电阻，以及Profibus DP电缆采用紫色铠装屏蔽层设计。

从技术角度看，Modbus RTU转Profibus DP网关不仅是协议转换器，更是实现工业物联网的关键枢纽。随着边缘计算技术的发展，新一代Modbus RTU转Profibus DP网关已具备数据预处理功能，例如对瞬时流量进行滑动平均滤波，再传输至PLC，既减轻主站运算负荷，又提升系统实时性。这种“本地智能”与“云端大脑”的协同，正在重新定义工业自动化的价值边界。
