产品概述

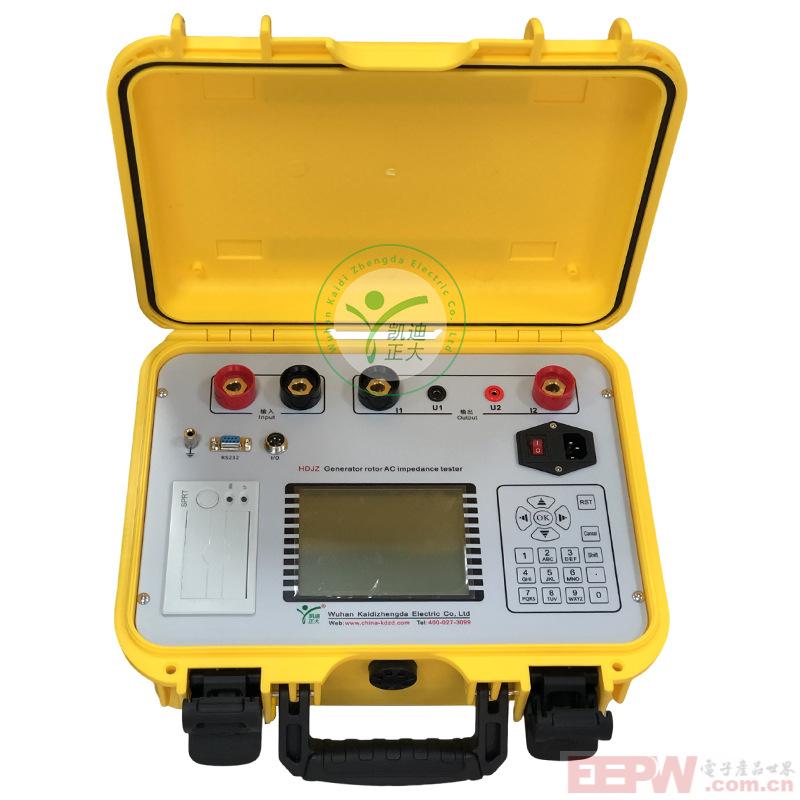

武汉凯迪正大HDJZ发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器,可以全自动、手动(单向或双向)测量转子绕组的电压、电流、阻抗、功率等参数。

武汉凯迪正大HDJZ发电机转子交流阻抗测试仪采用高速微处理器技术,功能更强,性能更优，使用方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。

主要技术指标

1、环境条件

温度:-5℃—40℃

相对湿度:<95%(259℃)

海拔高度:<2500m

外界干扰:无特强震动、无特强电磁场

供电电源:220VAC±15%,50Hz~60Hz

2.性能指标

1)交流阻抗：0-1Ω：0.2%FS±2个字；1-6000 Ω：0.2%

2)交流电压：0-50V：0.2%FS±2个字；50-600V：0.2%

3)交流电流：0-10A：0.2%FS±2个字； 10A-120A：0.2%

4)有功功率：

0-1kW：0.1>CosФ >0 时：1%FS±2个字; Cos Ф>0.1时： 0.5%FS±2个字

1kW-72KW：0.1>CosФ>0 时：1%FS±2个字；CosФ>0.1 时：0.5%FS±2个字

5）频率40---75HZ：0.2%

6）体积：415x225x200mm

7）质量：5kg

3、绝缘强度

1）电压、电流输入端对机壳的绝缘电阻≥100MΩ

2）工作电源输入端对外壳之间承受工频2KV(有效值)，历时1分钟实验。

武汉凯迪正大HDJZ发电机转子交流阻抗测试仪是一款专用于检测发电机转子绕组匝间短路的高精度智能化仪器。集电压、电流、阻抗、功率等参数测量功能于一体，支持全自动与手动（单向/双向）两种测试模式，是电力系统、发电厂及大型工业企业进行转子绕组状态诊断的常用工具。

采用高速微处理器技术，具备0.2%的高测量精度（如交流阻抗0-6000Ω范围），同时内置过压、过流多重保护机制，参数阈值自动适配，保障设备与人员安全。

可完成发电机转子交流阻抗特性曲线测试，兼作单相变压器空载/短路试验、互感器伏安特性试验等扩展功能。

配备15英寸大屏幕LCD，全中文图形化界面，实时显示测试数据与动态曲线，支持曲线坐标自动缩放分析。

内置大容量存储器，支持测试数据本地存储及RS232接口上传，配套PC端软件可自动生成标准化测试报告，便于技术归档与追溯。

环境适应性：工作温度-5℃~40℃，海拔≤2500m，适应复杂工业环境。

电气性能：电压测量0-600V，电流0-120A，频率范围40-75Hz，覆盖主流机型需求。

便携性：整机仅5kg，体积415×225×200mm，适合现场移动检测。
