在工业自动化系统中，不同协议设备之间的通信集成往往面临技术挑战。以西门子S7-300 PLC与JRT激光测距传感器的通信为例，两者分别采用PROFIBUS DP和RS485（Modbus RTU）协议，需借助RS485转PROFIBUS-DP网关实现协议转换与数据交互。以下为具体实施方案的解析。

西门子S7-300 PLC作为主站设备，搭载PROFIBUS DP总线接口，而JRT激光测距传感器通过RS485接口输出数据，其通信协议通常为Modbus RTU。为实现两者的通信，需在系统中引入协议转换网关（如XD-MDPB100型网关），其核心功能是将Modbus RTU数据帧转换为PROFIBUS DP协议格式。

RS485转PROFIBUS-DP网关在此场景中承担“翻译”角色，需通过配套软件完成以下配置：

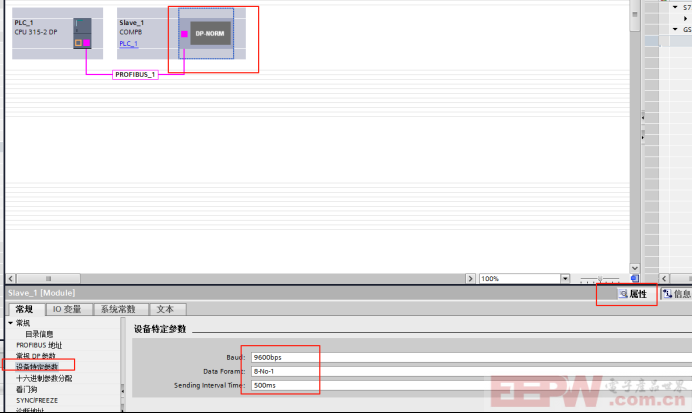

Modbus RTU参数定义：设置传感器的波特率（如9600bps）、数据位（8位）、停止位（1位）等，与JRT传感器的出厂参数匹配；

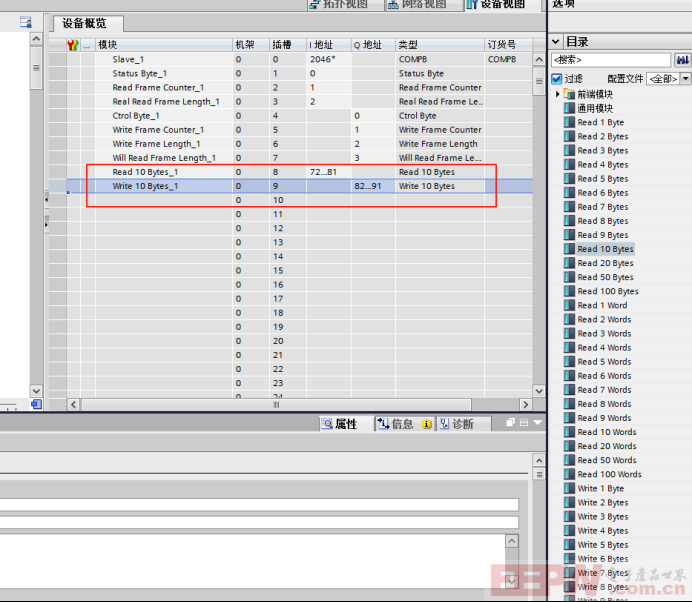

PROFIBUS DP映射表建立：将传感器的数据映射到DP从站的输入输出区（如QB和IB地址），实现数据双向传输；

例如，JRT传感器的测量值需要主站发送一条命令报文，PLC通过读取DP从站的输入区域（如I72~I83）即可获取距离数据，精度可达毫米级。

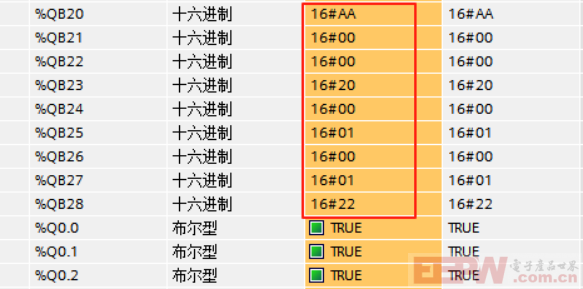

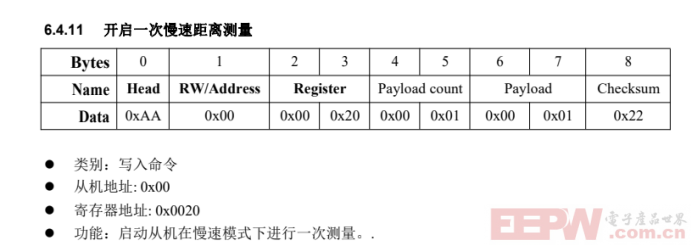

下面演示plc发送命令AA 00 00 20 00 01 00 01 22让传感器开启一次慢速距离测量，如下图

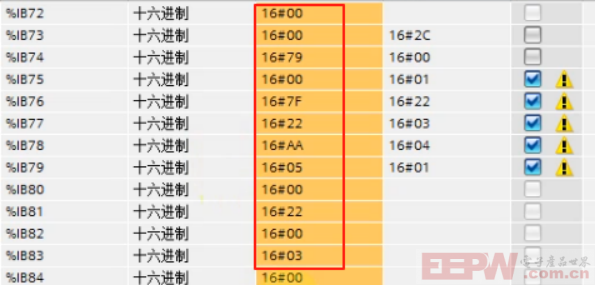

传感器返回数据，如下图

通过RS485转PROFIBUS-DP网关的协议转换能力，西门子S7-300 PLC与JRT激光测距传感器实现了高效协同。这种“异构通信”方案不仅打破协议壁垒，更通过模块化配置与软硬件协同优化，为工业自动化系统提供了高精度、高可靠性的数据采集范例。未来，随着工业物联网（IIoT）的发展，此类跨协议集成技术将成为智能工厂的标配基础设施。
