在工业自动化领域，不同协议设备间的数据互通常成为系统集成的难点。以西门子S7-300 PLC与JRT激光测距传感器的通信为例，前者采用PROFIBUS-DP协议，后者通常支持RS485接口的Modbus RTU协议，两者如同使用不同语言的对话者，需借助RS485转PROFIBUS-DP网关实现协作。

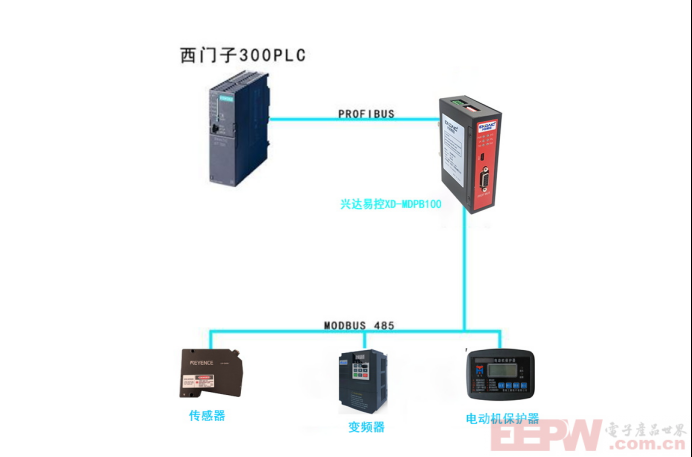

物理层对接：将JRT传感器的RS485端子（A/B线）接入RS485转PROFIBUS-DP网关的从站接口，RS485转PROFIBUS-DP网关的DP端口则通过紫色双绞线连接PLC的DP主站接口。需注意终端电阻设置，避免信号反射导致通信中断。

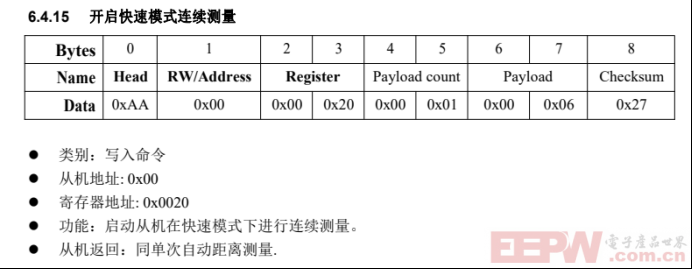

传感器模式设置：通过手册查看工作模式命令格式。例如写入开启快速模式连续测量，此时模块会按预设周期主动上传数据。

下面通过配置RS485转PROFIBUS-DP网关实现传感器快速模式连续测量，具体步骤如下

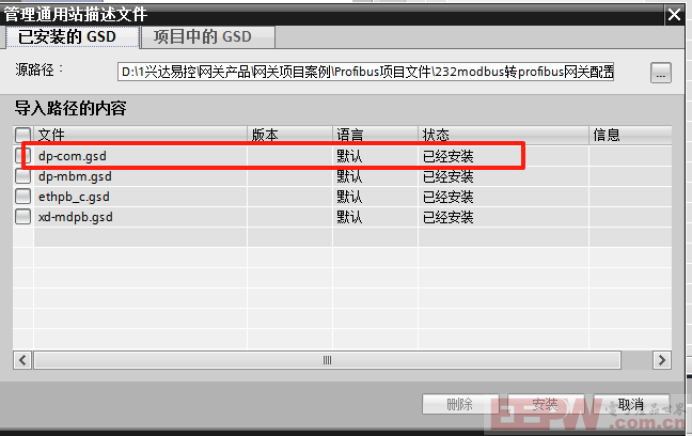

首先导入RS485转PROFIBUS-DP网关GSD文件到TIA Portal 编程软件

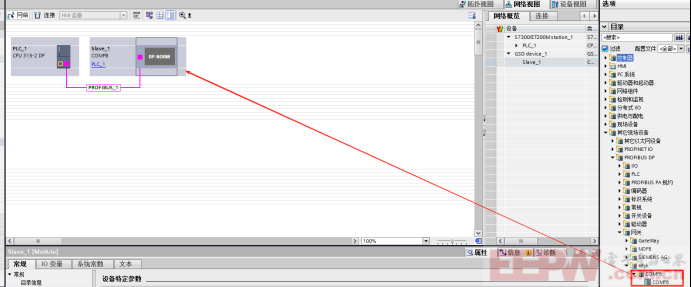

找到安装好的RS485转PROFIBUS-DP网关驱动拖拽到组态界面进行与plc组态

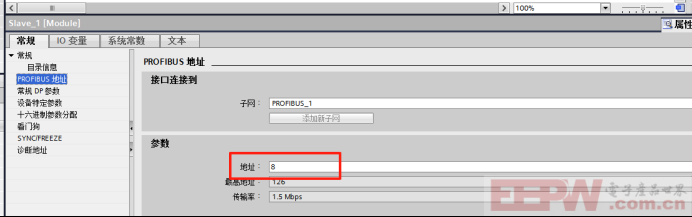

在RS485转PROFIBUS-DP网关属性设置profibus地址

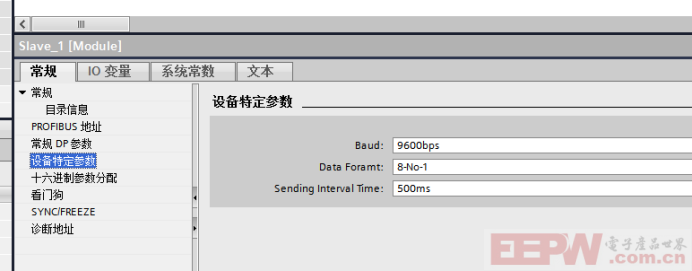

设置波特率，数据位，起始位，校验位等

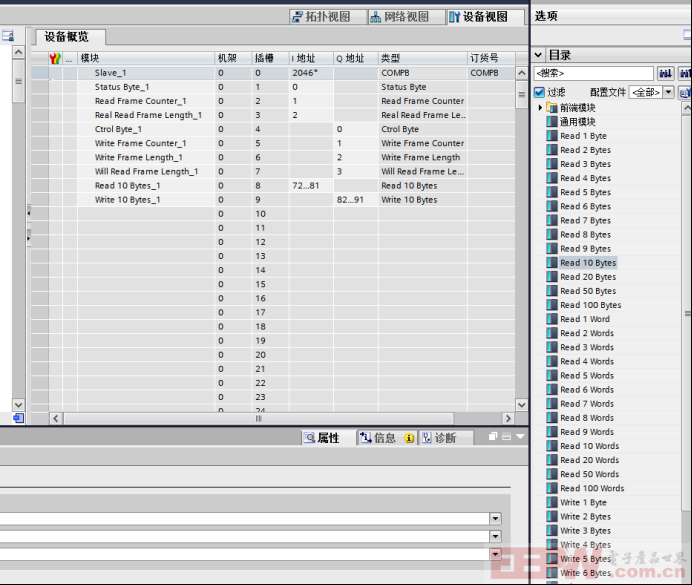

进入设备视图添加输入输出指令

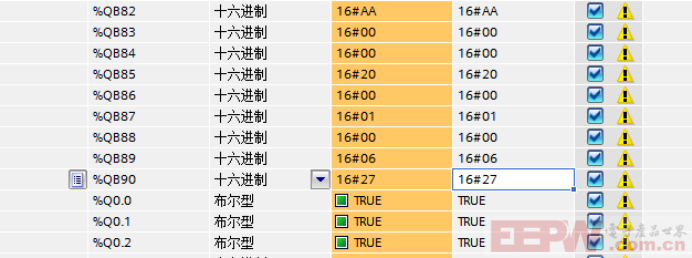

在监控表QB82-QB90写入快速模式连续测量命令AA 00 00 20 00 01 00 06 27

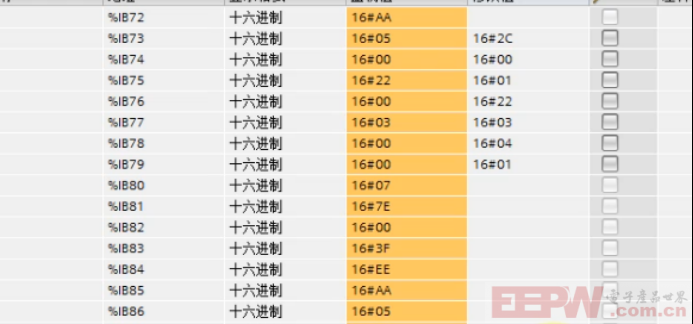

在ib72-ib86查看传感器返回数据

通过RS485转PROFIBUS-DP网关的桥梁作用，西门子PLC与国产传感器的协同不再是技术壁垒，而是智能化升级的标配选项。这种跨品牌、跨协议的集成模式，正推动工业4.0时代“万物互联”从概念走向落地。
