RS485转Profinet网关：让JRT激光测距传感器高效开启测量模式

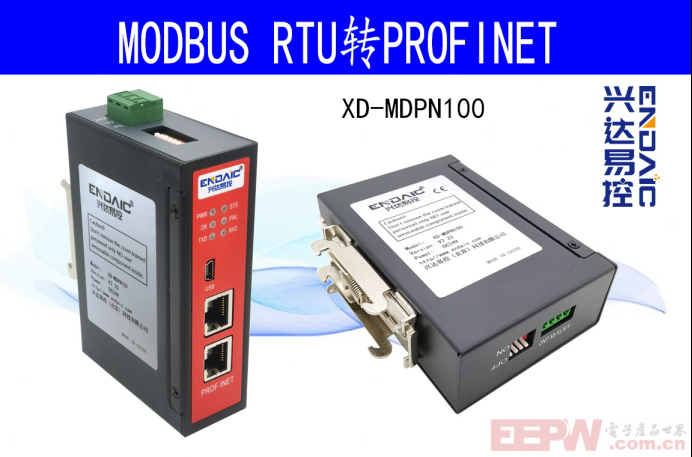

在工业自动化场景中，设备间的高效通信是实现精准控制的关键。RS485转Profinet网关作为连接传统RS485设备与现代Profinet网络的桥梁，正成为越来越多工程师的首选。本文将以景瑞特（JRT）激光测距传感器为例，解析如何通过网关配置实现传感器的测量模式启动，并探讨其背后的技术逻辑与应用场景。

一、协议转换：打通RS485与Profinet的“语言屏障”

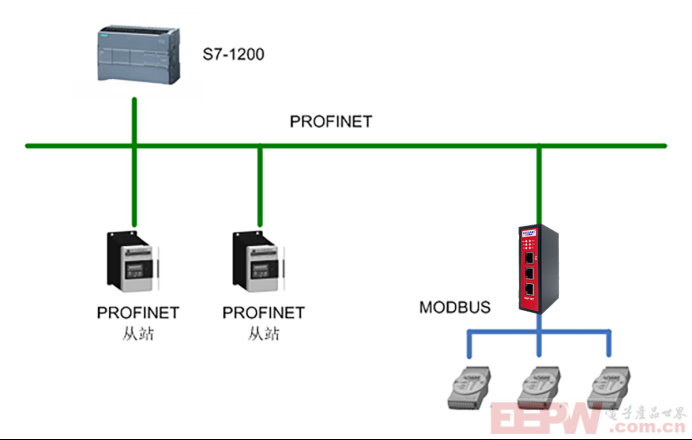

RS485协议以其抗干扰能力强、传输距离远的特点，长期应用于工业现场的传感器通信。然而，随着工厂数字化升级，支持实时数据交换的Profinet协议逐渐成为主流。RS485转Profinet网关的核心功能便是实现两种协议的无缝转换。例如，JRT激光测距传感器通过RS485接口发送测量数据，网关可将其转换为Profinet协议格式，使PLC能够直接读取传感器信息。这一过程如同“翻译官”，将传感器的“方言”转化为控制系统的“普通话”。

软件配置：三步实现测量模式激活

1. 项目创建与GSD文件导入

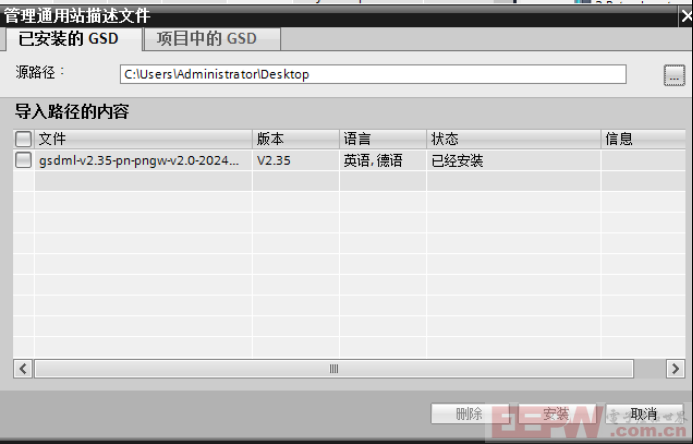

在博图（TIA Portal）中创建新项目时，需导入RS485转Profinet网关的GSD文件

（如“gsdml-v2.35-pn-pngw-v2.0-20240428”），该文件包含设备通信参数与功能描述。

技术要点：GSD文件的版本需与RS485转Profinet网关固件匹配，否则可能导致配置失败。

2. RS485转Profinet网关参数设置

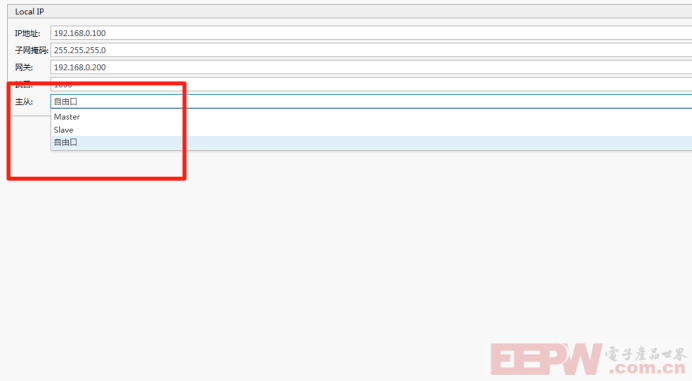

通过RS485转Profinet网关配置软件（如PNToModbusConfigurationTool），设置设备工作模式：

周期测量模式：传感器按固定频率发送数据，适用于连续监测场景。

触发测量模式：由外部信号（如PLC指令）启动单次测量，适合节能需求场景。

3. Profinet网络组态

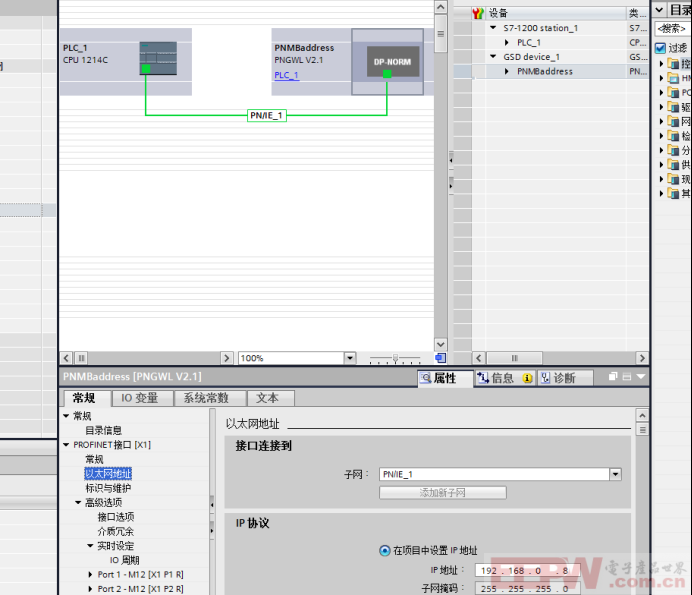

在博图软件中，将RS485转Profinet网关组态并分配完RS485转Profinet网关IP地址与plc 本机电脑在同一网段

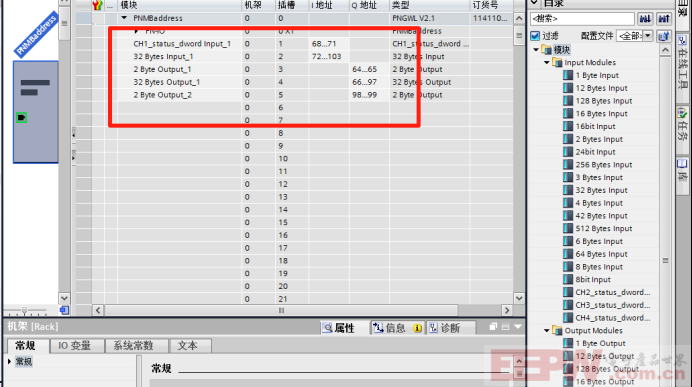

添加数据映射指令

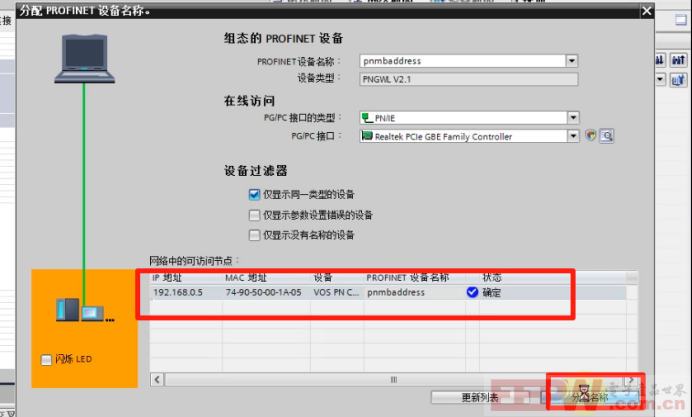

分配RS485转Profinet网关名称后下载

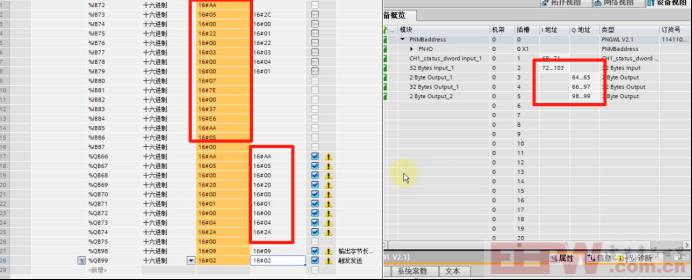

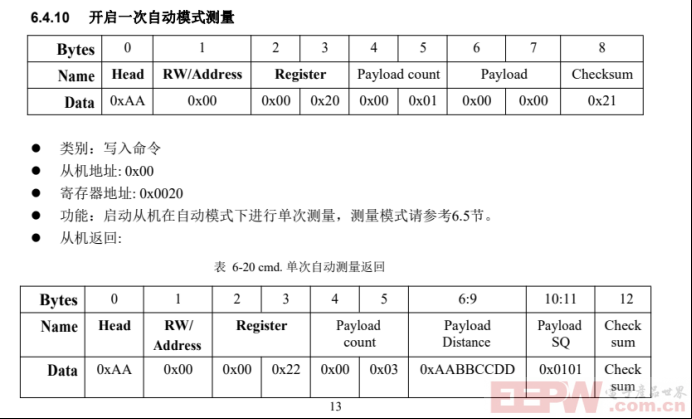

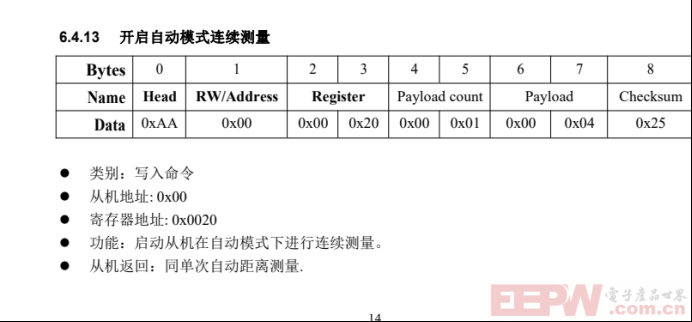

最后在监控表写入开启自动模式连续测量模式命令，来看传感器反馈的数据

RS485转Profinet网关不仅是协议转换工具，更是工业物联网（IIoT）的入口。通过合理配置，JRT激光测距传感器可快速集成至Profinet网络，实现测量模式的高效启动与数据交互。对于工程师而言，掌握网关的“翻译规则”与配置技巧，便能在复杂环境中游刃有余地完成设备联调。
