本项目为福英泰项目的一期配电工程，本工程共有1一个10kV开闭所，1个高压配电室，3个低压配电室，10kV侧采用单母线接线；0.4kV侧采用单母线分段接线。

本工程新装6台SCB10-2500/10kV；4台SCB10-1600/10kV；新装高压柜37台，低压柜32台；有源滤波柜10台，高压无功补偿柜2台；直流屏1台；高压电机710kW三台，672kW三台，590kW一台。本工程真空断路器应设操作过电压保护；开关柜外壳防护等级应为IP4X，并具有五防功能，采用上进上出的进出线方式；操作电源采用直流操作，电压为直流110V。高压配电系统采用综合保护继电器实现测量、控制及保护功能。根据《福建省电力有限公司企业标准》Q/F JG10028-2006第5.1.7条，中压配电网短路电流不应超过20KA。计量电能装置应符合《福建省电力有限公司计量柜技术条件》要求。

02 设计依据

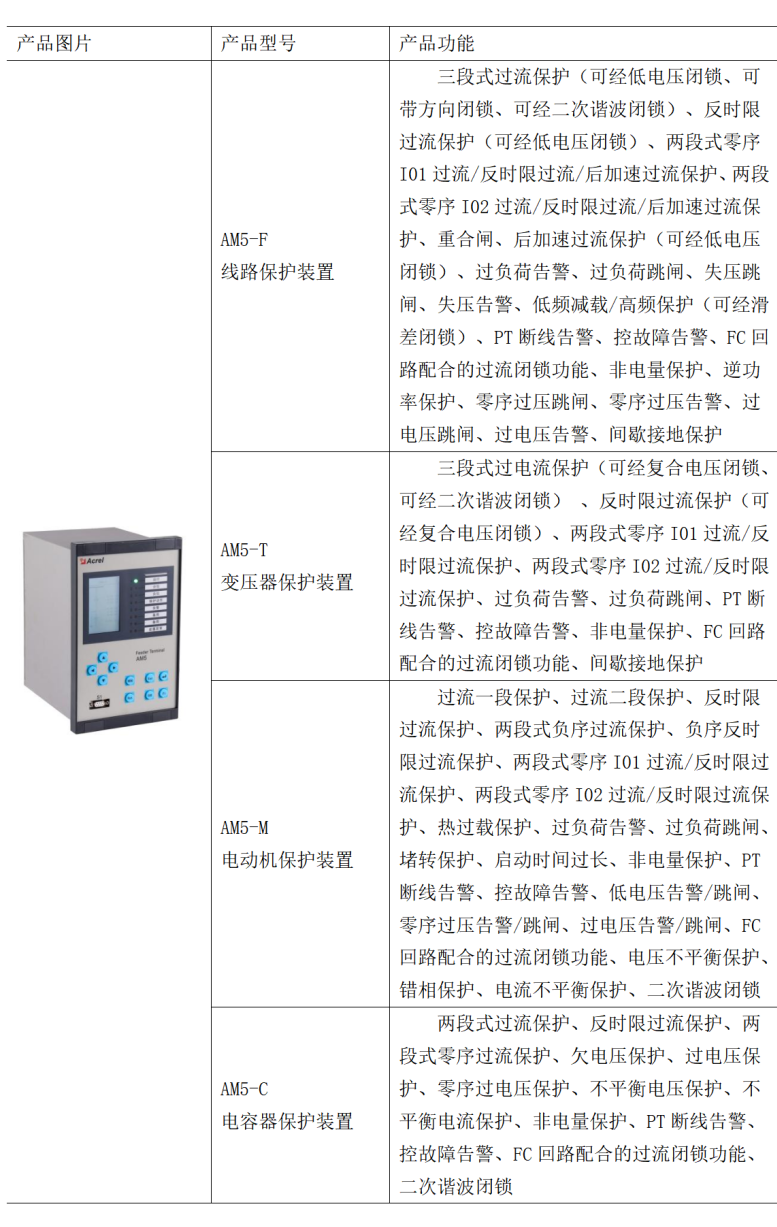

本次针对福建泰科技有限公司一期配电工程中不同保护对象配置不同微机保护装置，进线柜配置AM5-F线路保护装置，变压器柜配置AM5-T变压器保护装置，电动机柜配置AM5-M电动机保护装置，电容器柜配置AM5-C电容器保护装置，主要通过以下保护功能实现对高压柜的设备运行情况实时监视和保护：

03 项目概况

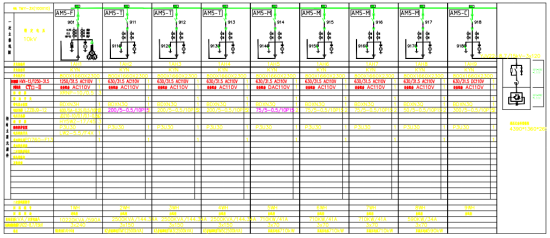

本工程共有1个10kV开闭所，1个高压配电室，采用37面高压开关柜，10kV开闭所和高压配电室均两段母线，均采用单母线系统，以开闭所和高压配电室其中一段母线为例，上图方案如下：

图1 开闭所上图示例

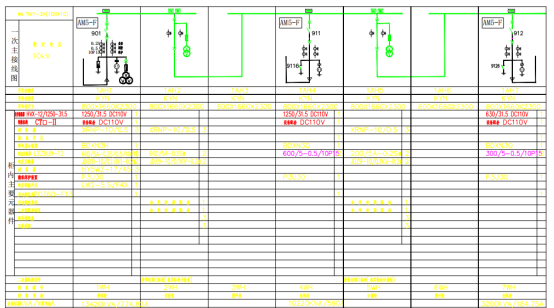

图2 高压配电室上图示例

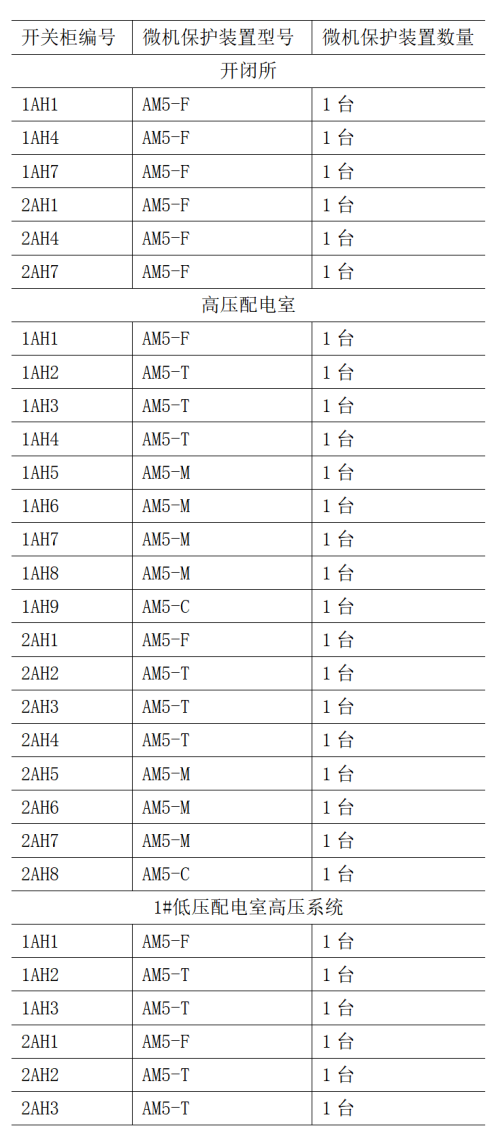

整个配电室所设微机保护型号与数量如下：

04 现场安装图片

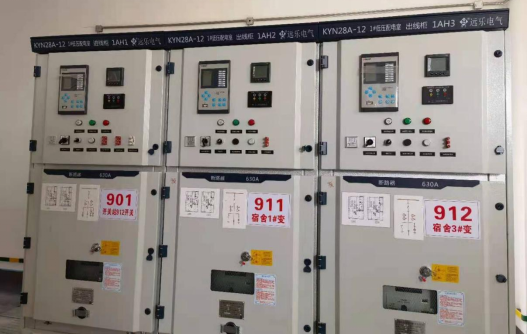

本项目微机保护就地分散安装在各个高压开关柜上，现场安装如下图所示，该项目已于2020年送电使用，运行正常。

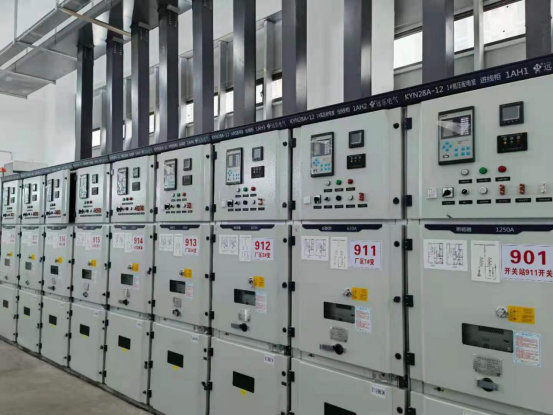

图3 微机保护在福建英泰科技有限公司一期配电工程现场安装图片
