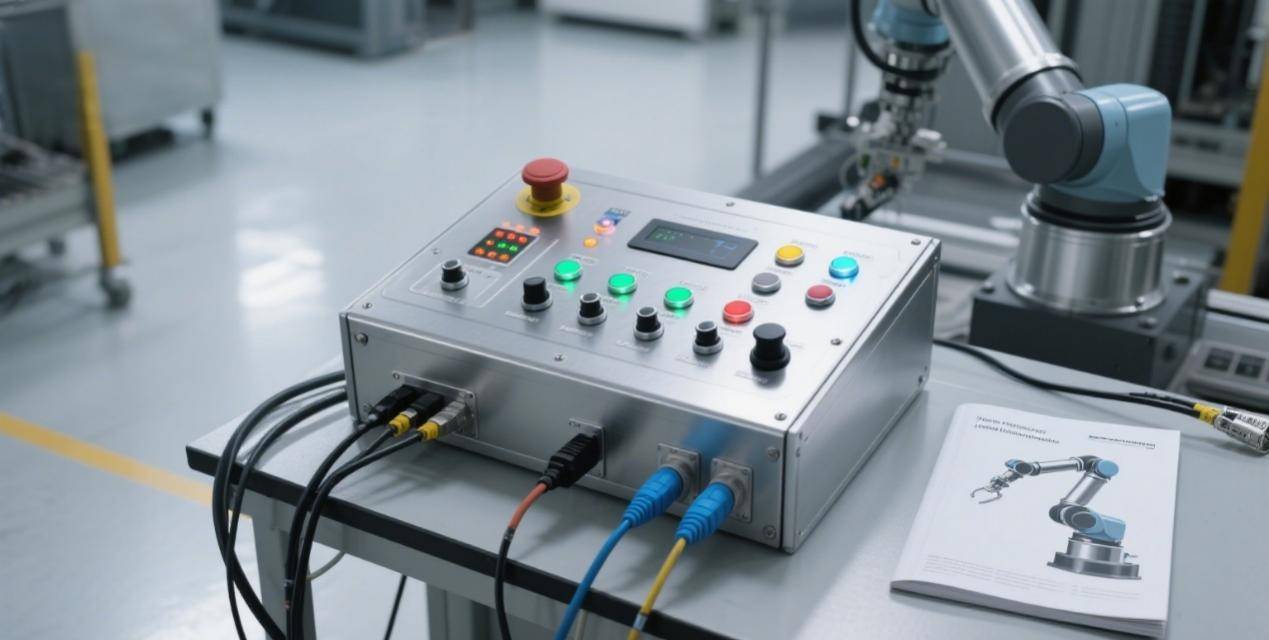

机械臂在车间里精准作业时，突然风扇转速失控、LED 屏乱闪、通讯中断？这些看似随机的故障，很可能是 “电磁干扰（EMC）” 在搞鬼。作为工业生产的 “精准手”，机械臂控制器的稳定性直接决定生产效率 —— 雷卯电子针对机械臂控制器的 EMC 难题，从散热到警报，从通讯到防护，给出了一套 “全模块抗干扰方案”，让电磁干扰再也掀不起风浪。

一、风扇模块：散热稳，噪音小，寿命长

机械臂高速运转时，控制器温度飙升易导致宕机。雷卯方案用 “智能温控 + 高效器件” 双管齐下：

· 实时转速算法根据温度调档，避免风扇 “盲目狂转”，噪音降低 30%，能耗减少 20%；

· 核心器件SM5819WS 肖特基二极管（SOD323 封装）像个 “高效开关”，减少电路损耗的同时，确保转速调节信号稳定，让散热始终 “恰到好处”。

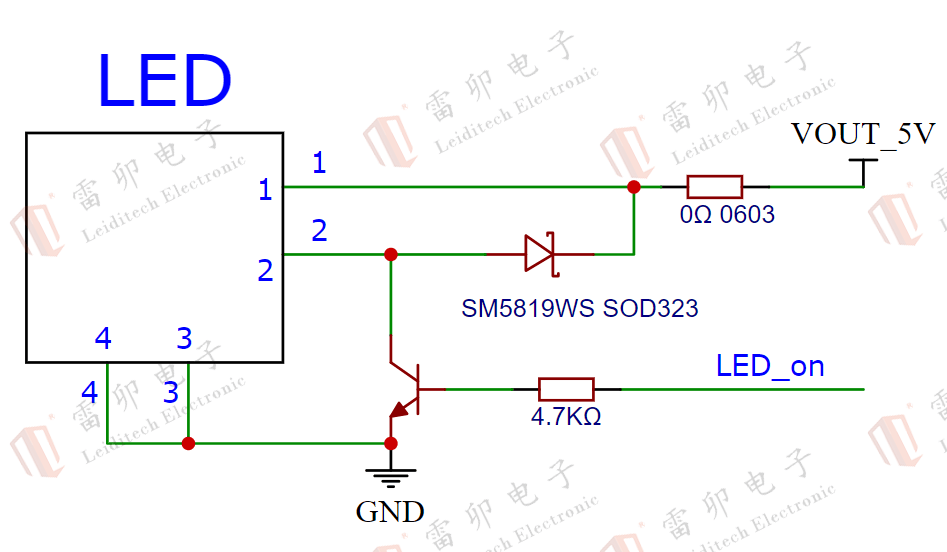

二、LED 显示模块：状态看得清，故障不耽误

工作模式、故障报警全靠 LED 屏传递，一旦闪烁或失真，极易引发操作失误。雷卯方案的秘诀是：

· 低功耗驱动电路搭配SM5819WS 二极管，减少电能浪费的同时，让显示信号 “稳如泰山”；

· 高对比度设计 + 稳定电流输出，即使车间强光环境下，屏幕也清晰不闪，使用寿命延长 2 年以上。

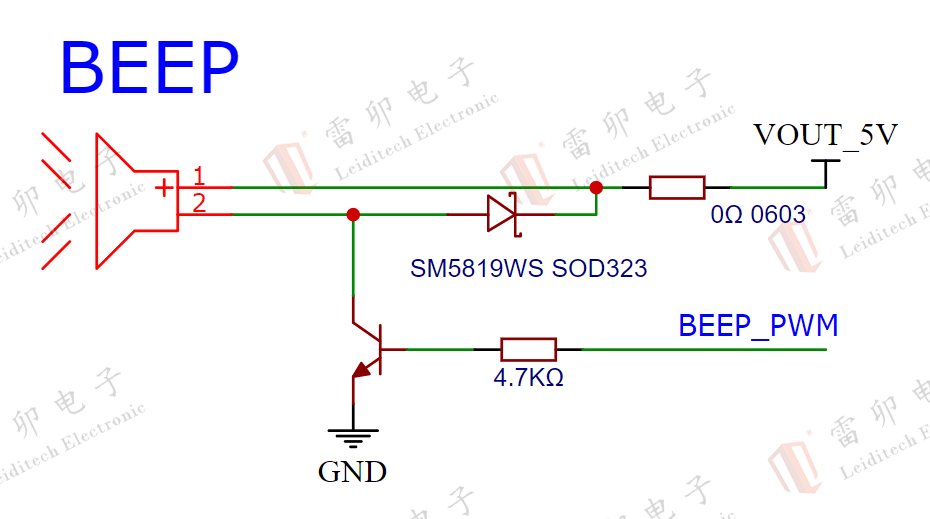

三、BEEP 蜂鸣器：故障警报 “一叫就灵”

设备异常时，蜂鸣器若反应慢或声音模糊，可能错过最佳处理时机。雷卯方案让警报 “快、准、响”：

· 优化驱动电路 +SM5819WS 二极管，确保 PWM 信号精准放大，故障发生时 0.1 秒内启动警报；

· 声音清晰度提升 40%，哪怕车间噪音大，操作人员也能立刻察觉异常。

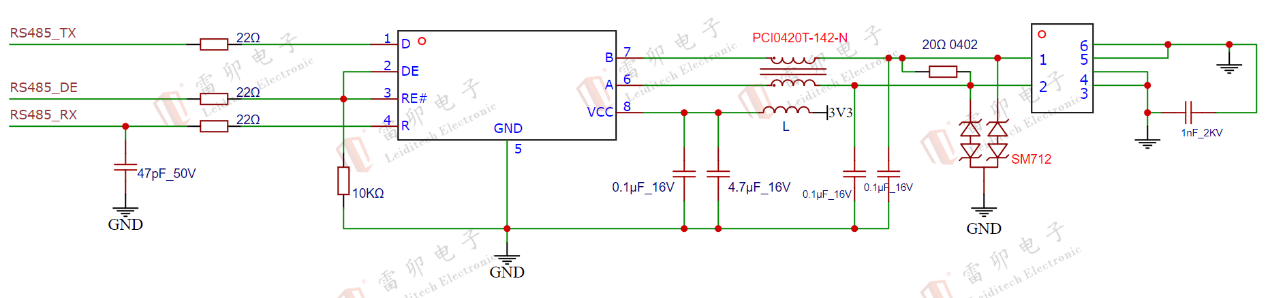

四、RS485 通讯模块：抗干扰，传得准

工业环境中，RS485 通讯常因电磁干扰丢包，导致机械臂 “不听话”。雷卯方案用双重防护破解：

PCI0420T-142-N 共模电感强化抗干扰能力，像给信号加了 “防护罩”，减少杂讯干扰；

SM712 静电保护器件单颗守护两路信号，通过最高等级静电测试（接触 / 空气放电 30kV），插拔设备时再也不怕静电击穿接口。

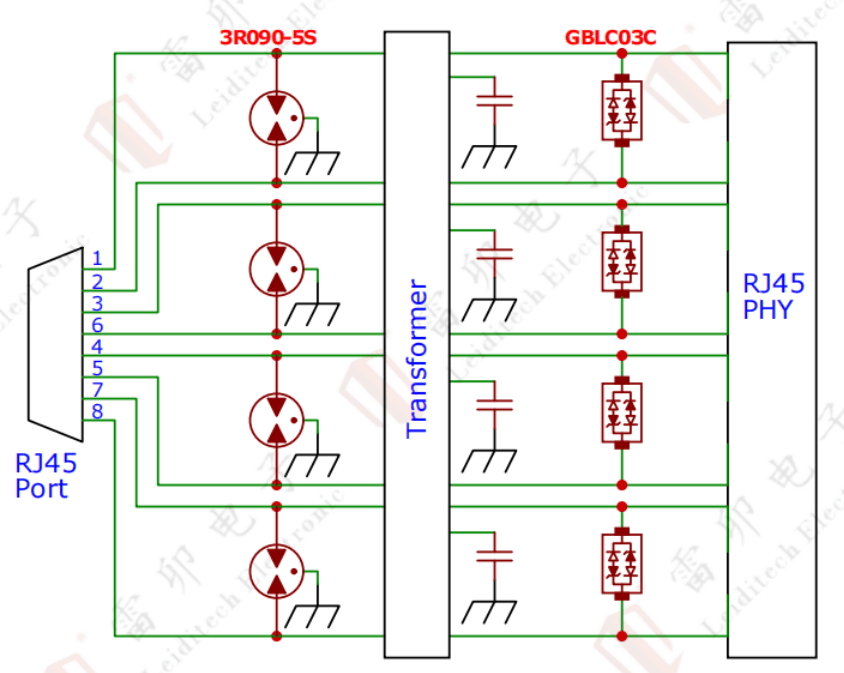

五、以太网模块：高温高速不丢包

千兆网传输时，哪怕微小干扰都可能导致数据中断。雷卯方案针对高速网络特性设计：

· 3R090-5S 气体放电管搞定浪涌防护，寄生电容≤2pF，完美适配千兆网需求；

· GBLC03C 低电容 ESD 器件（寄生电容仅 0.6pF），比行业标准更优，差分信号抗干扰能力拉满，高温环境下连续传输不丢包。

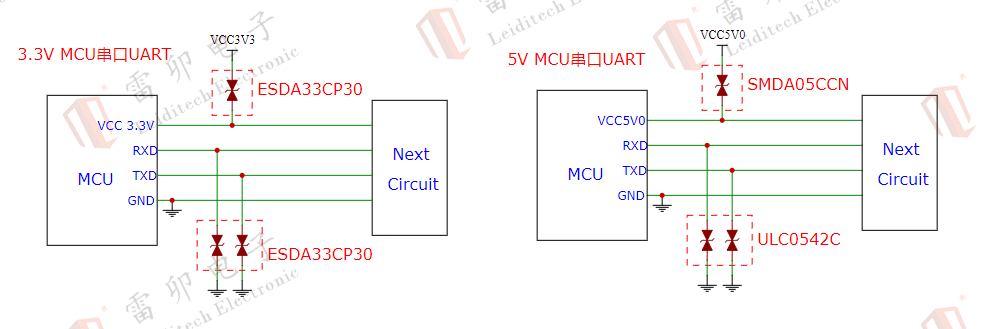

六、MCU 串口：静电来了 “不怕炸”

MCU 的 UART 串口在插拔设备时最易受静电冲击，雷卯方案针对性防护：

· 3.3V 串口用ESDA33CP30，5V 串口用ULC0542C，接触放电最高 22kV，空气放电 25kV，静电来了 “硬抗不崩”；

· 寄生电容≤1pF，绝不干扰 9600bps-115200bps 的常规传输速率，数据跑得又快又稳。

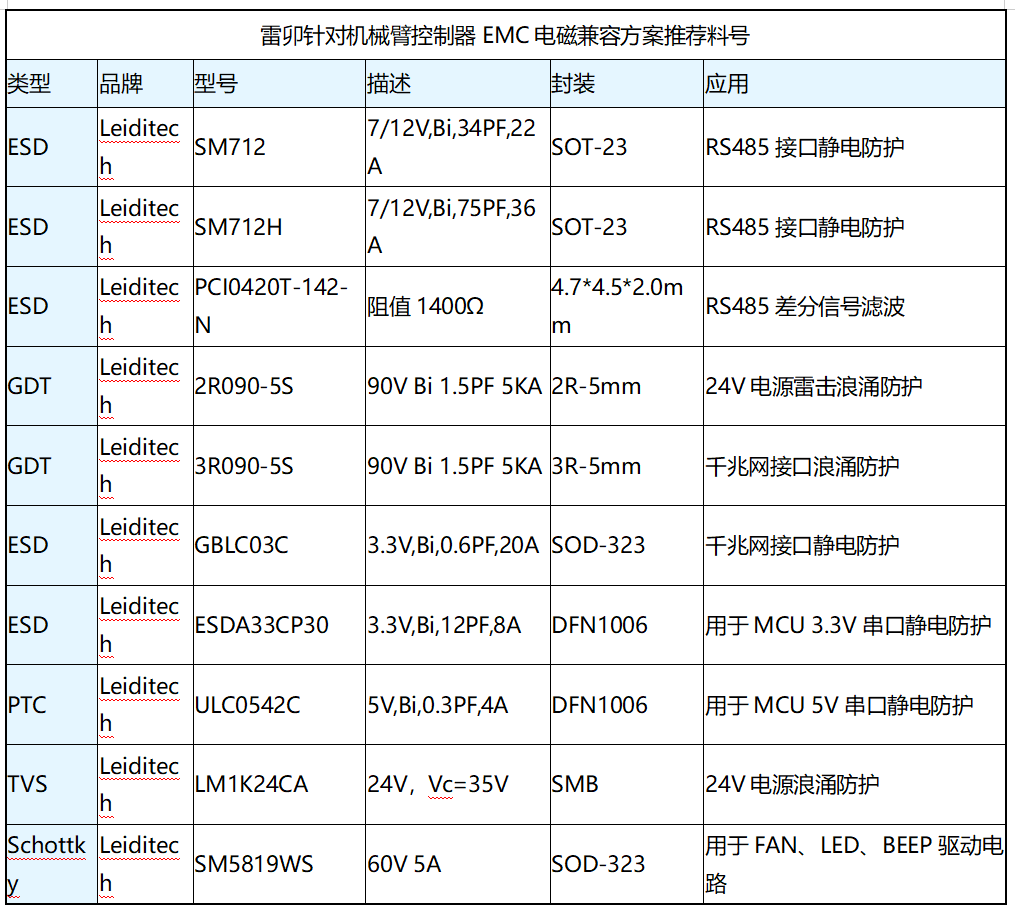

从散热到通讯，从静电到浪涌，雷卯用 15 年工业 EMC 经验，把每个模块的 “抗干扰细节” 拉满：器件选型精准适配机械臂控制器需求，电路设计兼顾稳定性与能耗，最终实现 “故障少、寿命长、效率高” 的核心价值。
