在进行雷击浪涌抗扰度测试时，波形验证是确保测试准确性的关键环节。作为专业的 TVS（瞬态电压抑制二极管）器件生产厂家，雷卯电子始终关注浪涌测试中器件与波形的兼容性。以下结合行业标准，雷卯EMC小哥为您解析雷击浪涌测试及 TVS 接入后的波形验证要点。

一、雷击浪涌发生器的基础波形验证

在测试前，需对浪涌发生器的电压与电流波形进行校准，通常包括主机与耦合去耦网络（CDN）的校准。

测试前需校准浪涌发生器（含CDN）的电压 / 电流波形，必校项目包括：

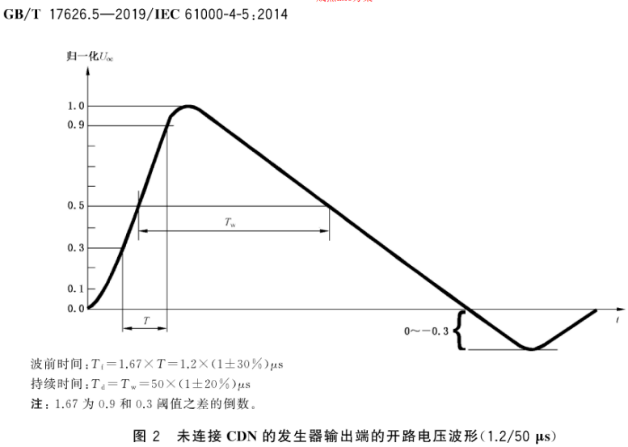

开路电压：峰值、波前时间、持续时间

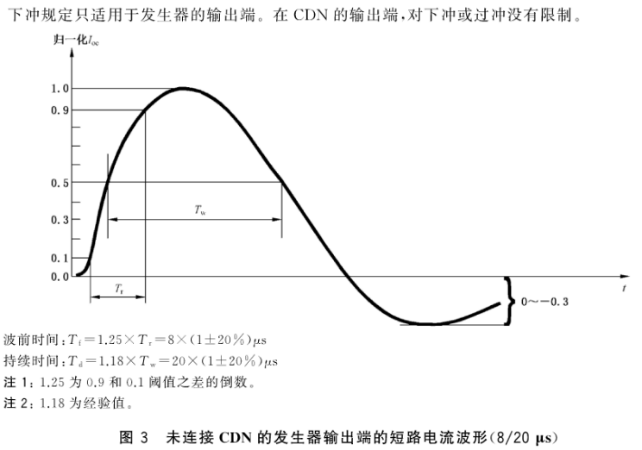

短路电流：峰值、波前时间、持续时间

验证频率：定期或校准期间，对比标准验证开路电压或闭路电流波形。

1. 电压波形的验证方法

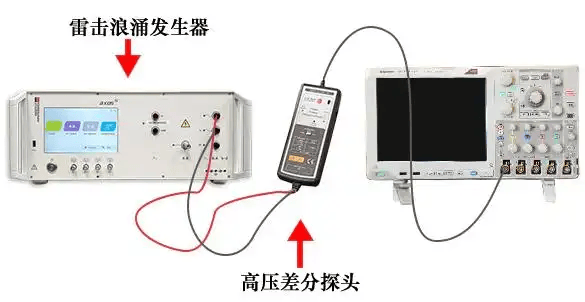

使用电压差分探头配合示波器，将实测波形与校准设定值对比（需注意探头的耐压等级需匹配测试需求）

2. 电流波形的验证方法

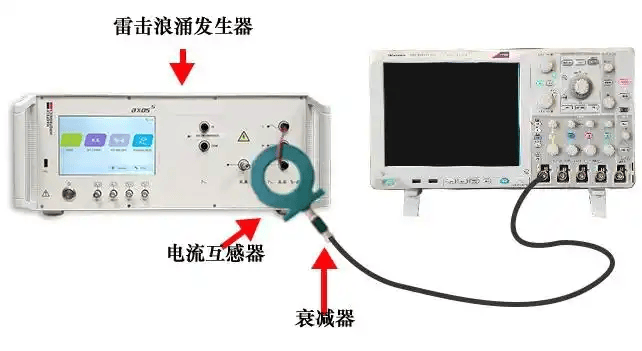

在组合波测试中，需通过CDN线路对闭路电流波形进行验证（如 L1 到中性线的电流波形）。验证时需断开 EUT 电源，避免损坏测量设备，常用设备包括示波器、电流监测探头（如 HKS-20KA，校准能力 20kA）及衰减器。

二、接入TVS器件后的波形验证要点

作为浪涌防护的核心器件TVS的性能直接影响浪涌测试中的波形特性。雷卯电子建议在以下场景中重点关注 TVS 接入后的波形验证：

1. TVS 钳位电压与波形匹配性

· 验证目的：确认 TVS 在浪涌冲击下的钳位电压是否符合设计要求，避免因钳位电压过高导致后级电路损坏。

· 测试方法：

o 将 TVS 接入测试回路，施加标准浪涌波形（如 1.2/50μs 电压波、8/20μs 电流波）；

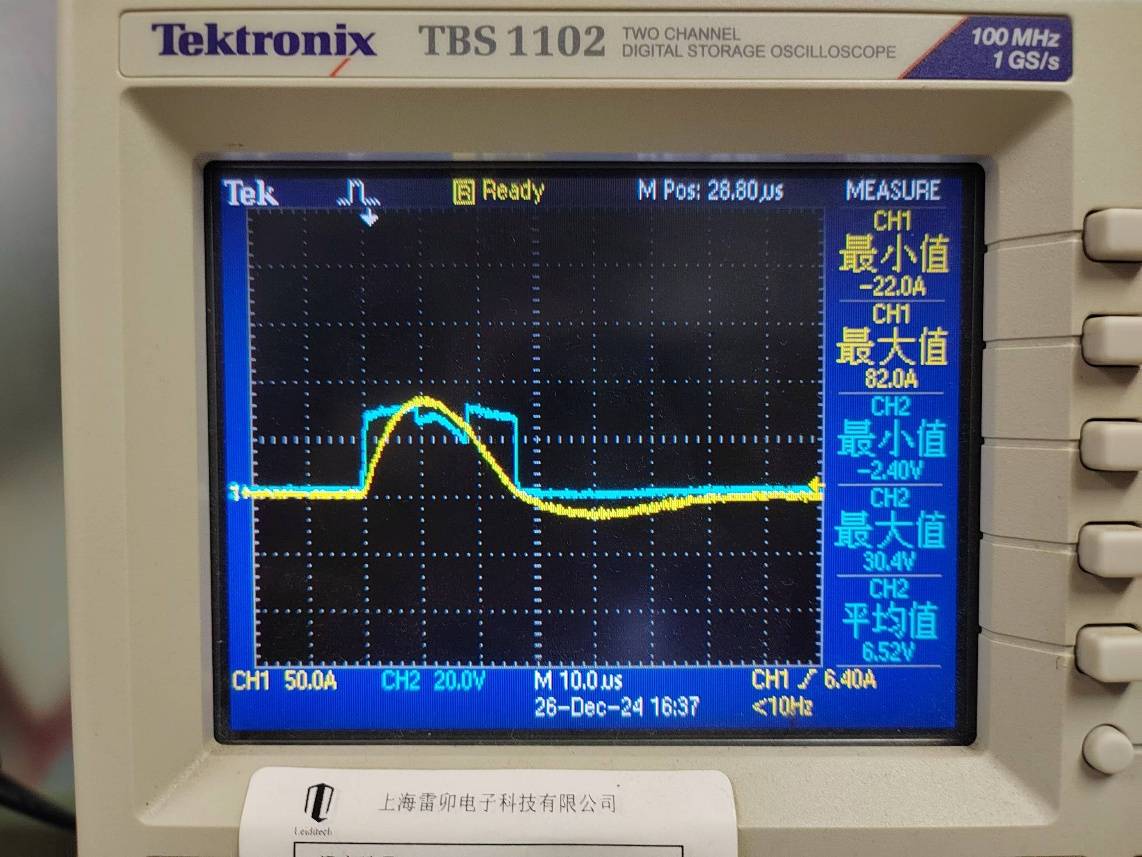

o 使用示波器同步监测开路电压波形与 TVS 两端的钳位电压波形，对比二者差异。

· 雷卯优势：雷卯 TVS 器件采用低动态电阻设计，钳位电压波动范围≤±5%，可有效抑制浪涌峰值。

2. TVS 响应时间对波形的影响

· 验证目的：评估 TVS 在浪涌波前时间内的响应速度，确保其在纳秒级脉冲下快速导通。

· 测试方法：

o 通过电流监测探头（如 HKS-20KA）监测浪涌电流波形，观察 TVS 导通前后的电流上升沿变化；

o 对比未接入 TVS 与接入后的电流波前时间差异，理想状态下响应时间应＜1ns。

3. 多级防护电路的波形协同验证

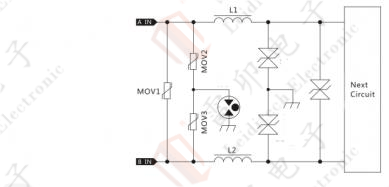

· 应用场景：当电路采用 “GDT+MOV+TVS” 或 “TVS共差模” 多级防护时，需验证各级器件的波形配合。

· 验证要点：

o 监测各级器件的钳位电压时序，确保前级器件先于后级导通；

o 测试整体电路的残压波形，确保最终输出电压低于后级电路耐受阈值。

· 雷卯方案：雷卯可提供多级防护集成方案，如GDT+MOV +SMBJ系列TVS搭配，优化波形钳位效果。

三、雷卯电子：专业ESD/TVS器件助力波形验证

上海雷卯电子科技有限公司深耕电磁兼容防护领域，专注EMC相关器件的研发与生产，具备以下核心能力：

· 全系列ESD/TVS产品：覆盖1.8V~600V工作电压，支持SOD-123FL、SMA、SMB、SMC、DO-218AB、DO-15、DO-41等封装，适配不同浪涌测试需求；

· 严格的出厂验证：每款TVS均通过 1.2/50μs 浪涌波形测试，提供钳位电压、响应时间等详细波形数据；

· 应用支持服务：为客户提供浪涌测试中TVS选型建议及波形验证技术指导，协助优化防护电路设计。

波形验证是确保浪涌测试准确性与 TVS 防护效果的关键环节。作为专业的 TVS 器件厂家，雷卯电子始终以技术为核心，致力于为客户提供高可靠性的防护方案。如需了解更多 TVS 在浪涌测试中的应用细节，欢迎联系我们沟通交流！
