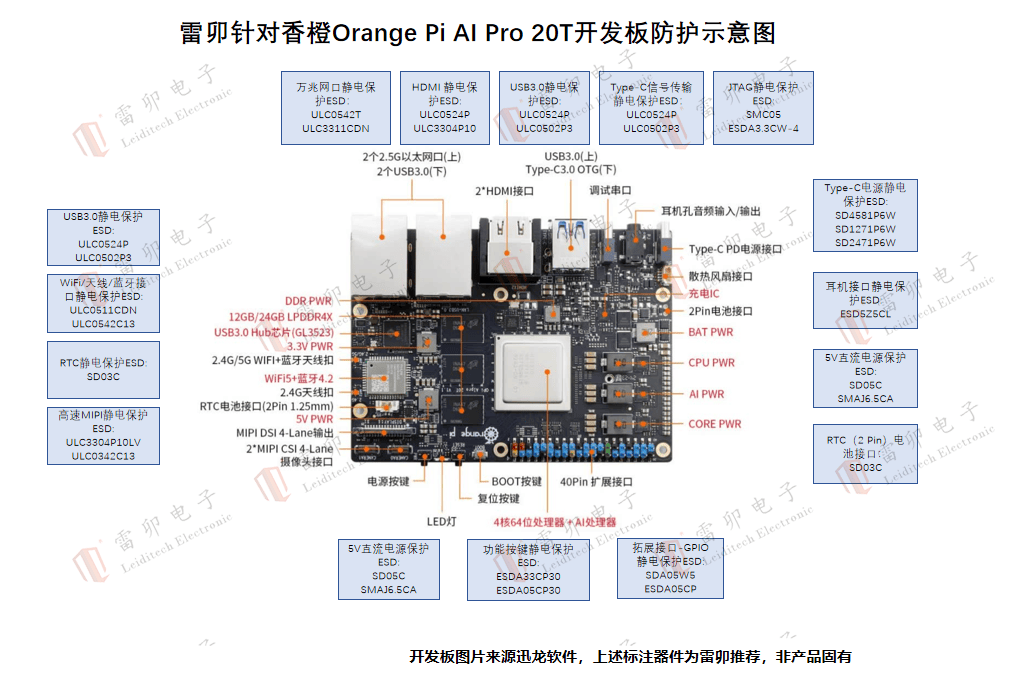

雷卯针对香橙派Orange Pi AI Pro 20T开发板防雷防静电方案
leiditechsh | 2025-07-30 09:54:49    阅读:11   发布文章

一、应用场景

教育、机器人、无人机、图像分析、视频推理计算

二、功能概述

2.1 核心处理器

搭载 昇腾 AI 处理器,集成 4 核 64 位 Arm 处理器 + 专用 AI 处理器,协同支撑算力与通用计算。

2.2 AI 算力

· 半精度(FP16):10 TFLOPS

· 整数精度(INT8):20 TOPS

2.3 内存与存储

· 内存:LPDDR4X ,可选 12GB / 24GB 容量;

· 存储

o 板载 32MB SPI Flash(程序引导);

o Micro SD 卡插槽(外接扩展);

o eMMC 插座(外接 eMMC 模块);

o M.2 M-Key 接口(支持 2280 规格 NVMe SSD 或 SATA SSD)。

2.4 网络连接

· 以太网:2 个 PCIe 2.5G 网口(RTL8125BG) ,突破千兆带宽;

· Wi-Fi + 蓝牙

o 双频(2.4G/5G)Wi-Fi + BT4.2 ;

o 模组:欧智通 6221BUUC 。

2.5 扩展接口(核心功能)

· USB:3 个 USB3.0 Host 接口 + 1 个 Type-C USB3.0 OTG 接口 ;

· 摄像头:2 个 MIPI CSI 4 Lane 接口(图像采集);

· 显示:2 个 HDMI 接口 + 1 个 MIPI DSI 4 Lane 接口(屏幕扩展);

· 音频:1 个 3.5mm 耳机孔(支持音频输入 / 输出) + 2 路 HDMI 音频输出 。

三、扩展与外设

3.1 40 pin 扩展口

支持 UART、I2C、SPI、PWM、GPIO 信号扩展,适配自定义硬件。

3.2 控制接口

· 按键:复位键 + 关机键 + 升级按键(刷机模式);

· 拨码开关:控制 SD 卡、eMMC、SSD 启动优先级。

3.3 供电与散热

· 电源:Type-C 接口,兼容 20V PD-65W 适配器 ;

· 风扇接口:4pin(1.0mm 间距),支持 12V 风扇 + PWM 调速 ;

· 电池接口:2pin(2.54mm 间距),适配 3 串电池 + 快充 。

3.4 辅助接口

· RTC:2pin(1.25mm 间距),外接 RTC 电池;

· 调试串口:复用 Type-C USB 接口 ,支持硬件调试;

· LED 灯:电源指示灯 + 软件可控指示灯(状态反馈)。

3.5 系统与规格

· 操作系统:Ubuntu 22.04、openEuler 22.03 ;

· 外观:尺寸 115×83mm ,重量 120g 。

雷卯专心为您解决防雷防静电的问题,有免费实验室供检测。开发板资料转自深圳迅龙软件。谢谢!
