一、应用场景

高端平板、边缘计算、人工智能、云计算、AR/VR、智能安防、智能家居、Linux 桌面计算机、Linux 网络服务器、Android 平板、Android 游戏机

二、功能概述

2.1 CPU

采用 瑞芯微 RK3588 处理器，特性如下：

· 架构工艺：8 核 64 位，4 核 Cortex-A76（大核，主频最高 2.4GHz） + 4 核 Cortex-A55（小核，主频最高 1.8GHz），基于三星 8nm LP 制程，平衡性能与功耗。

2.2 GPU

集成 ARM Mali-G610 MP4 图形处理器，支持：

· 图形 API：OpenGL ES 1.1/2.0/3.2、OpenCL 2.2、Vulkan 1.2，覆盖 2D/3D 图形渲染、通用计算加速（如 UI 界面、轻量图像处理）。

2.3 NPU

内置 6TOPS 算力 AI 加速器，特性：

· 支持 INT4/INT8/INT16 混合运算，适配多精度 AI 模型（如轻量化推理、复杂算法加速）。

2.4 视频处理

· 输出接口：

o 2×HDMI 2.1 接口：最大支持 8K@60fps 超高清视频输出，兼容高端显示设备；

o 1×MIPI D-PHY TX 4Lane 接口：支持高分辨率屏显扩展（如工业面板、AR/VR 设备）。

2.5 内存

配备 LPDDR5 内存，可选容量：4GB/8GB/16GB，高频带宽保障多任务、大模型运行效率。

2.6 摄像头接口

· 2×MIPI CSI 4Lane 接口（多路图像采集，支持摄像头扩展）；

· 1×MIPI D-PHY RX 4Lane 接口（图像回传，适配复杂视觉系统）。

2.7 PMU（电源管理）

采用 RK806-1 电源管理芯片，优化功耗分配，保障系统稳定供电。

2.8 板载存储

提供多维度扩展方案：

· eMMC 插座：外接 eMMC 模块，实现嵌入式存储；

· 16MB QSPI NOR Flash：用于引导程序、固件存储；

· MicroSD（TF）卡槽：低成本外接存储扩展；

· PCIe 3.0×4 M.2 M-KEY 插槽：支持 NVMe SSD，理论带宽达 32Gbps，实现超高速存储。

2.9 网络连接

· 以太网：1×PCIe 2.5G 网口（RTL8125BG 芯片），突破千兆瓶颈，适配高带宽场景（如 NAS、服务器）；

· WiFi + 蓝牙：

o 模块：AP6611，支持 WiFi 6E（2.4G/5G/6GHz 三频，高速低延迟）和 蓝牙 5.3/BLE（低功耗无线连接）；

o 接口：WiFi 通过 SDIO3.0 总线，蓝牙通过 UART/PCM 总线，兼容性强。

2.10 音频系统

· 输出接口：3.5mm 耳麦接口（音频输入 / 输出，支持耳机、麦克风）、HDMI 数字音频输出；

· 输入：板载 MIC，满足语音采集需求（如智能交互、录音）。

2.11 PCIe 扩展

· M.2 M-KEY 接口：PCIe 3.0×4 lanes，支持 NVMe SSD 扩展，兼容部分 PCIe 外设（如网卡、加速卡）。

2.12 USB 接口

提供 3 路 USB 接口，覆盖不同速率需求：

· 1×USB3.0（支持 Device/HOST 模式，灵活适配设备角色，如刷机、外接硬盘）；

· 1×USB3.0 HOST（高速外设连接，如 U 盘、摄像头）；

· 2×USB2.0 HOST（兼容低速外设，如鼠标、键盘）。

2.13 操作系统支持

兼容多系统生态：

· Orange Pi 官方系统：Orange Pi OS（Droid）、Orange Pi OS（Arch）；

· 安卓系统：Android 13；

· 开源 Linux：Debian 11、Debian 12、Ubuntu 20.04、Ubuntu 22.04。

三、扩展接口详细介绍

3.1 40pin 扩展排针

集成 UART、PWM、I2C、SPI、CAN、GPIO 接口，支持：

· UART：串口通信（调试、外接串口设备）；

· PWM：脉冲宽度调制（舵机控制、LED 调光）；

· I2C/SPI：连接传感器、屏幕等 I2C/SPI 设备；

· CAN：工业级总线通信（适配车载、工控场景）；

· GPIO：通用输入输出（自定义电路扩展）。

3.2 调试串口

复用 40pin 扩展排针 内的 UART 信号（TX/RX/GND），用于系统调试、程序烧录（无显示器时的核心工具）。

3.3 LED 指示灯

· RGB 三色 LED：通过软件自定义状态（如系统运行、错误提示、呼吸灯效果）。

3.4 按键

· MaskROM 键：长按进入刷机模式（强制烧写系统镜像，修复系统用）；

· 开关机键：一键启动 / 关闭系统，支持休眠唤醒。

3.5 供电接口

· Type-C 接口：输入规格 5V/5A，兼容快充线，大电流保障高负载稳定（如外接多设备、高速存储）。

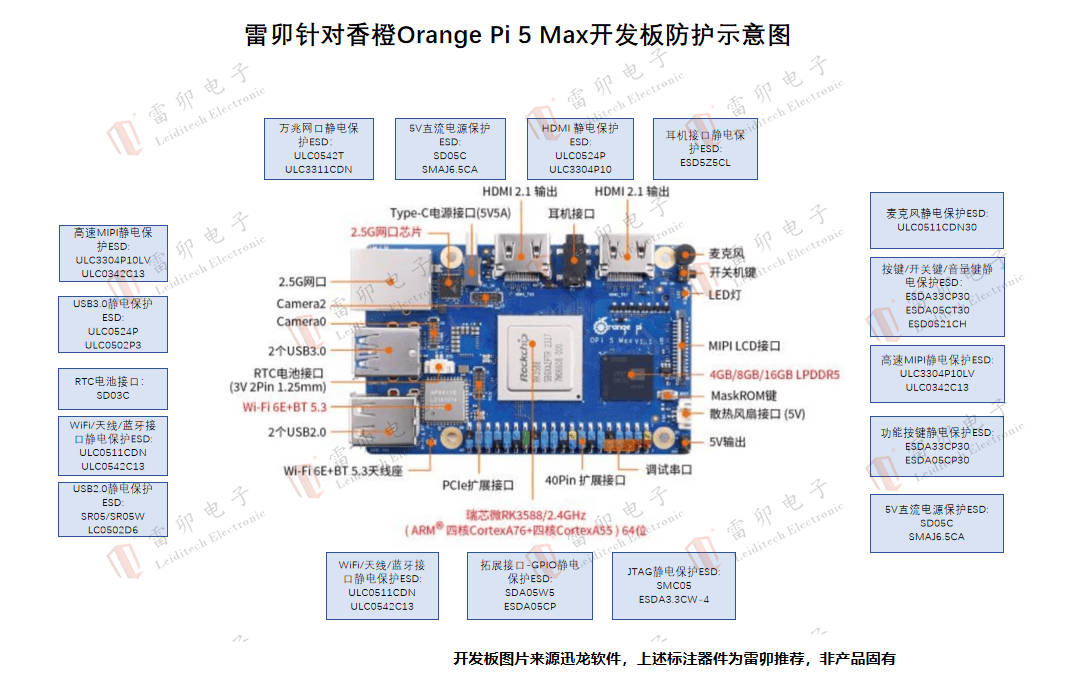

雷卯专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自深圳迅龙软件。谢谢！
