ADL200W ADL400W系列外置互感器双回路无线电能表，是主要针对于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统而设计的一款智能仪表，产品具有精度高、体积小、响应速度快、安装方便等优点。

可以对实时功率等电力参数进行监测计量，支持 Modbus-TCP、http 等协议，通过 Wi-Fi、Lora 通讯方式与逆变器或者能量管理系统（EMS）进行通讯，实现防逆流、调节发电量、电池充放电等功能。可双向计量，实现户用分布式光伏能量管理。

二、产品特点

①结构小巧：1P，18mm标准导轨式设计，支持一路单相、两路单相、一路三相、两路三相四种应用场景可选；

②无线通讯：支持Lora和WiFi通讯；

③插拔式电压端子：电压端子插拔方便安装，端子接线采用按压式固定设计降低接线难度，提高效率；

④接线自适应调整：支持接线诊断，可识别异常接线情况，可与逆变器配合实现CT失效诊断、电压电流错相调整、电流反向调整；

⑤电参量快速更新：电参量50ms更新；

⑥认证齐全：CE-RED、ROHS、REACH、SGS。

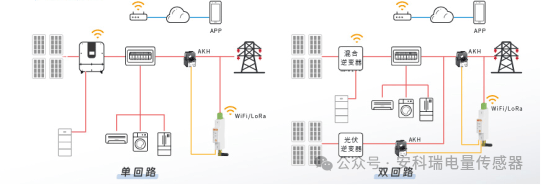

三、应用场景---188+6099+5250

安科瑞 ADL200W/ADL400W 户用光储防逆流无线电能表，核心适配户用光储及新能源发电相关场景，具体应用如下：

①户用储能系统：实时监测电池充放电电流、功率等参数，通过与能量管理系统通讯，动态优化充放电策略；

②光储一体化系统：打通 “光伏发电 - 储能存储 - 家庭用电” 全链路，既能计量光伏板实时发电量，又能追踪储能电池的能量吞吐状态，配合防逆流功能平衡光伏出力与家庭负荷，提升清洁能源自用率，减少对电网依赖；

③阳台/屋顶光伏系统：针对家庭小型光伏场景，计量光伏发电量与家庭实时用电量，当光伏出力超过家庭负荷时，立即触发防逆流控制，避免多余电能反向输送至电网，符合部分地区电网接入规范；

④光伏并网/微逆/交流耦合系统：适配传统光伏并网场景，精准计量并网电能；在微逆系统中，可汇总监测多台微逆的总出力；在交流耦合系统里，能协调光伏发电与储能充放电，实现全系统电力参数监测与防逆流管控；

⑤农村自建房/别墅光伏场景：凭借接线自适应调整和宽温工作特性，可适应农村自建房接线环境复杂、别墅安装空间有限的需求，同时在高温、低温等户外恶劣环境下稳定运行，准确计量与防逆流控制两不误。

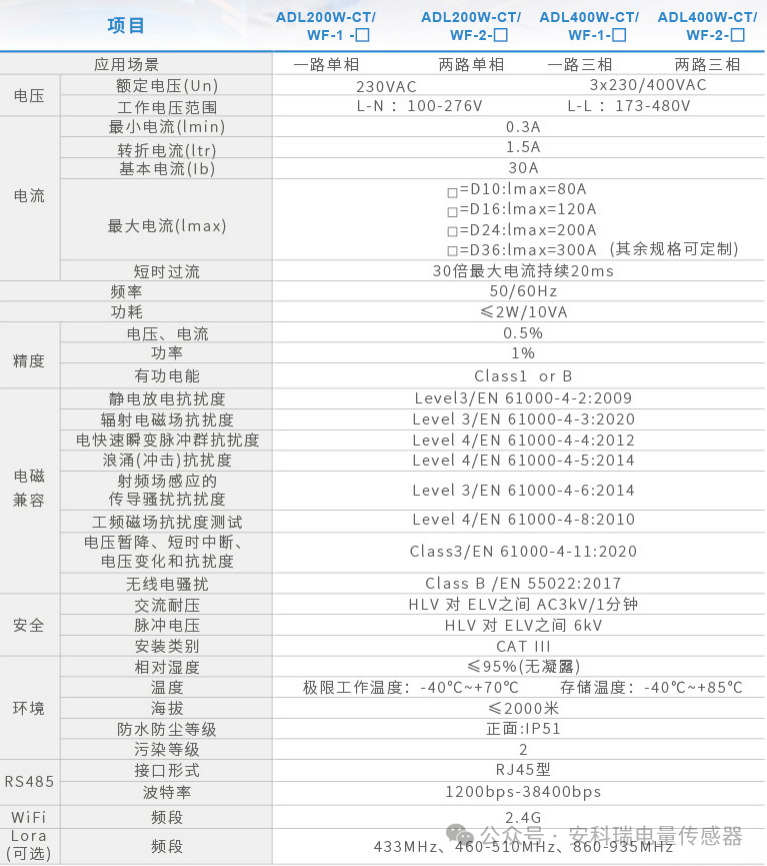

四、技术参数

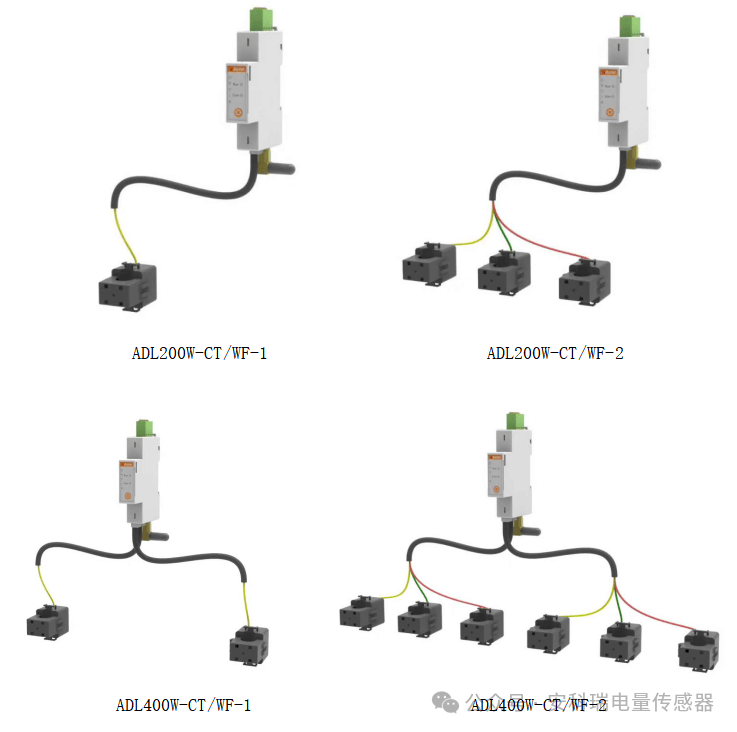

五、产品尺寸
