电子产品常用的浪涌测试波形有多种，总是分不清它们什么区别，各自代表什么含义，适用于哪些场景，哪个波形的能量更大，这些波形的能量大小关系如何。

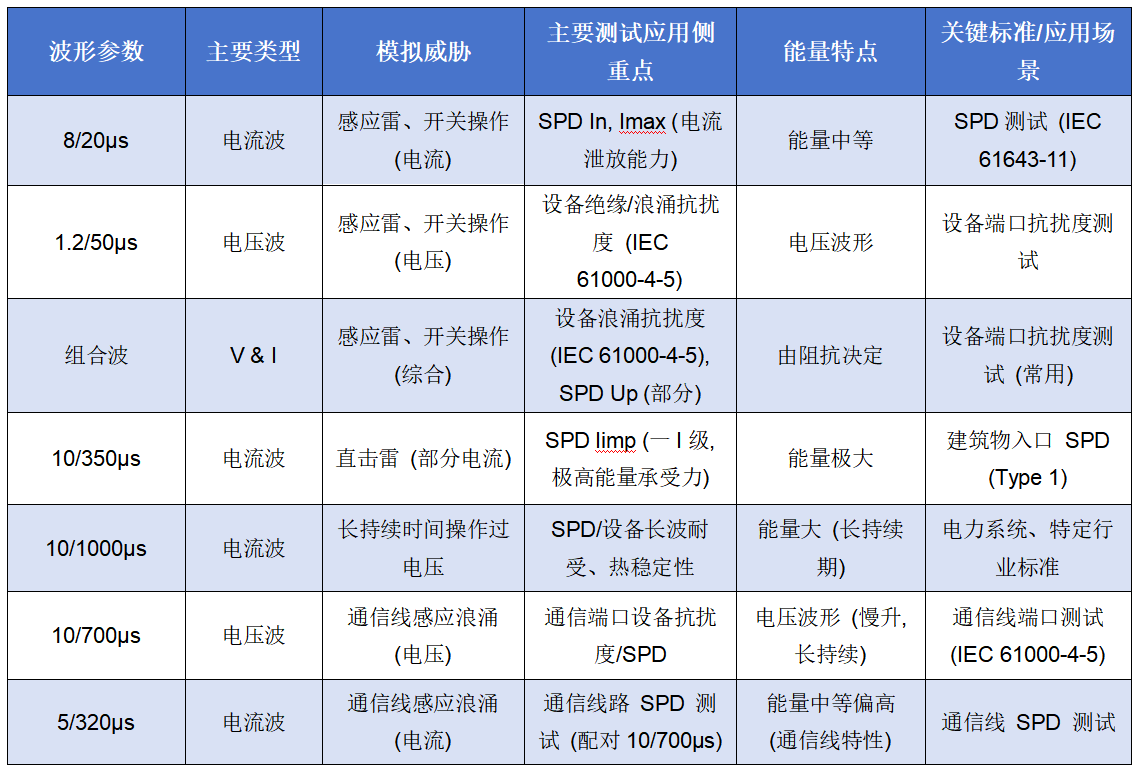

不同浪涌波形的主要区别在于能量、持续时间和模拟的物理现象（如直击雷、感应雷、开关操作，抛负载），用于在实验室针对特定端口（电源/信号）和标准测试设备（如SPD）抵抗相应威胁的能力。常用浪涌测试波形列表如下，以下详细解析说明。

上海雷卯实验室可以提供:抛负载，10/1000μs，8/20μs，1.2/50μs，10/700μs, 5/320μs免费摸底测试。

1. 8/20 μs 波形 (电流波形 - Current Wave)

8/20 μs 波形:波前时间（从10%峰值上升到90%峰值）约为 8 μs，半峰值时间（从波前沿峰值点下降到50%峰值）约为 20 μs。波形图如下：

模拟：感应雷击、开关操作（如电容投切）在电源/信号线上感应的电流脉冲。

测试: 侧重 SPD的标称放电电流（In） 和 最大放电电流（Imax）（IEC 61643-11）。

电源端口浪涌抗扰度测试（IEC 61000-4-5，组合波中的电流部分）。

特点：上升快，持续时间相对较短。能量中等。 是应用最广泛的浪涌电流测试波形。

典型应用：低压配电系统SPD（Type 2）、电子设备电源入口防护。

2.

1.2/50μs 波形 (电压波形 - Voltage Wave)

1.2/50μs 本身是一个开路电压波形，更常用的是组合波发生器 (Combination Wave Generator - CWG)。CWG 在开路时输出 1.2/50μs 电压波，在短路时输出 8/20μs 电流波。当连接到被测设备时，实际的电压和电流波形由发生器的内阻和设备的阻抗共同决定。

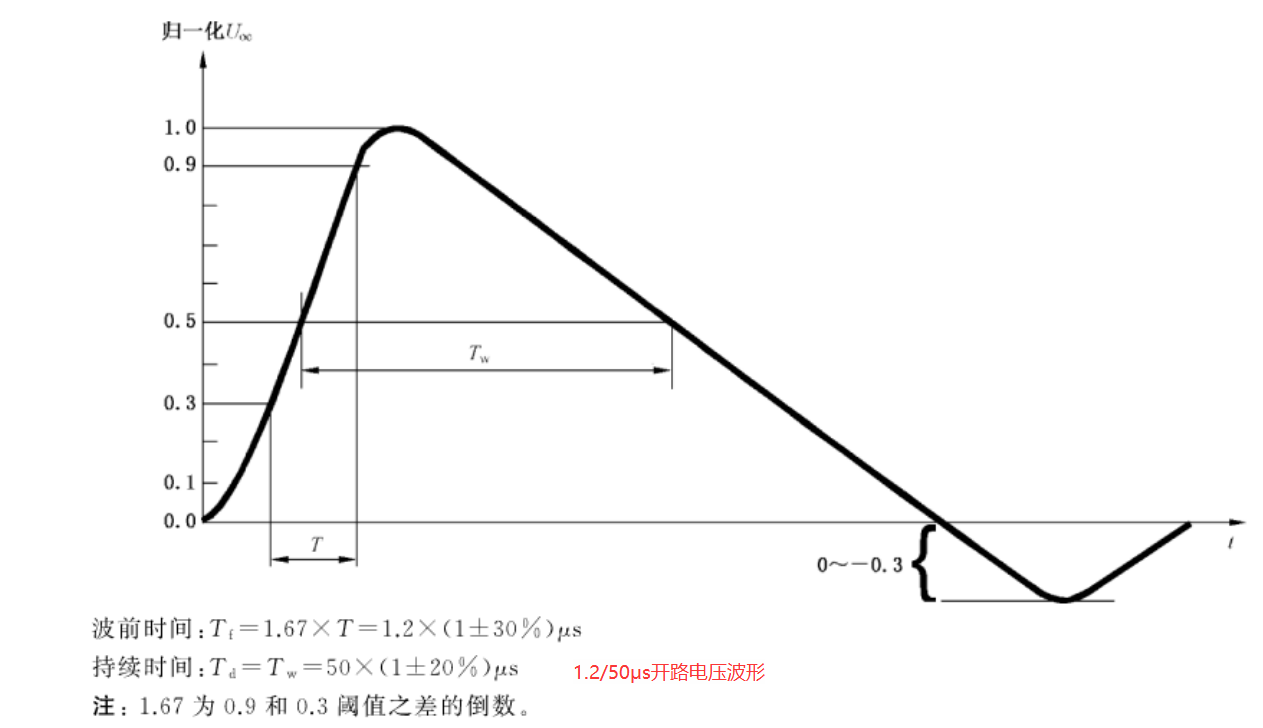

1.2/50 μs波形：波前时间 1.2μs（电压从峰值的 10% 升至 90% 所需时间），半峰时间 ：50μs（电压从峰值衰减至 50% 所需时间）。

模拟: 主要模拟感应雷和开关操作引起的过电压威胁。

测试: 设备绝缘耐压性能（如安规测试）；浪涌抗扰度测试（IEC 61000-4-5）的核心波形，考核设备端口抗过电压能力；SPD的电压保护水平（Up）。

特点: 电压波形上升相对较慢（1.2μs），持续时间中等（50μs）。组合波测试更贴近实际，因为设备端口既不是纯开路也不是纯短路。

典型应用：家电、工业设备、电源模块的EMC测试。

3. 10/350μs 波形 (电流波形 - Current Wave)

10/350us波形：是典型雷电击穿大地的雷电流曲线，是雷电直接袭击电力线和避雷针的雷电流曲线，这是一个长波头、长持续时间的大电流波形，我们一般称直击雷波形：波前时间约为10 μs，半峰值时间约为350 μs。

模拟：模拟直击雷通过外部防雷系统LPS（如避雷针、引下线、接地网）泄放的部分雷电流,能量极大。

测试: 浪涌保护器（SPD）的冲击电流（Iimp）测试，这是10/350us波形最核心的应用。Iimp参数用于评估SPD（通常是第一级防护）承受直击雷部分雷电流单次冲击的能力。是衡量SPD泄放巨大直击雷能量的关键指标。这是评估SPD承受极高能量雷电流冲击能力的严酷测试。雷电防护分区（LPZ）的入口点防护（一级防护）： 安装在建筑物总配电柜或入户处的SPD必须通过Iimp（10/350us）测试，以应对最严酷的直击雷威胁。

特点: 能量极大（相同峰值下能量约等于8/20μs波形的能量20倍），持续时间长（350μs）。代表了最严酷的雷击威胁。

典型应用：建筑物总配电柜Type 1 SPD（如避雷针引下线附近）。

4. 10/1000μs 波形 (电流波形 - Current Wave)

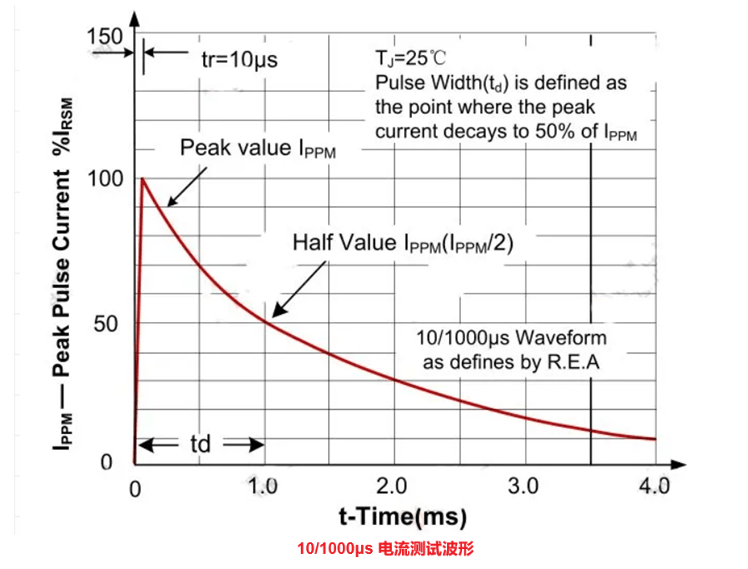

10/1000μs 波形：波前时间约为 10 μs，半峰值时间约为 1000 μs (1 ms)。

模拟：主要模拟电力系统中的操作过电压，特别是持续时间较长的开关事件（如变压器的励磁涌流、长输电线路的开关操作、故障清除等）产生的过电流。也用于模拟某些感应雷的长尾效应。

测试：SPD/设备在长时间浪涌下的热稳定性（是否过热烧毁）；电力设备（如变压器、断路器）的绝缘强度验证。

特点: 上升相对较慢（与8/20us比），但持续时间非常长（1000μs vs 20μs）。因此，总能量非常大。对器件和SPD的热应力考验更严峻。

典型应用：高压设备测试、特定行业标准（如电信电源SPD）。

5. 10/700μs 波形 (电压波形 - Voltage Wave / Combination Wave)

通常指开路电压波形或组合波（开路电压10/700μs，短路电流5/320μs - 见6）。

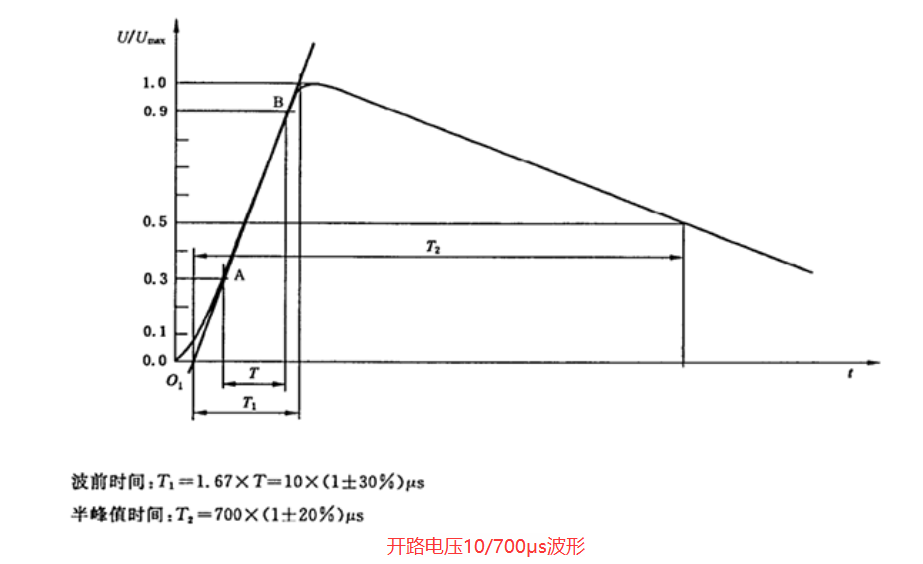

10/700μs波形： 波前时间约为 10 μs，半峰值时间约为 700 μs。

模拟: 主要模拟感应雷击在长距离通信线路（如电话线、数据线）上产生的浪涌电压。长距离线路的分布电感和电容导致浪涌上升和下降变缓。

测试: 是通信线路端口浪涌抗扰度测试（IEC/EN 61000-4-5, GB/T 17626.5）的标准波形之一（另一个是1.2/50(8/20)组合波）。 通信线SPD（如RJ45、电话接口防护器）的性能考核。

特点： 上升时间10μs与10/350us相同，但半峰值时间更长（700μs）。其总能量也很大，但通常电压较高，电流相对较低（因为通信线路阻抗通常比电源线高）。

典型应用：网络设备、基站、安防系统的信号线防护。

6. 5/320μs 波形 (电流波形 - Current Wave)

这是与10/700μs电压波形配对的短路电流波形（在组合波发生器中，当输出端短路时产生）。

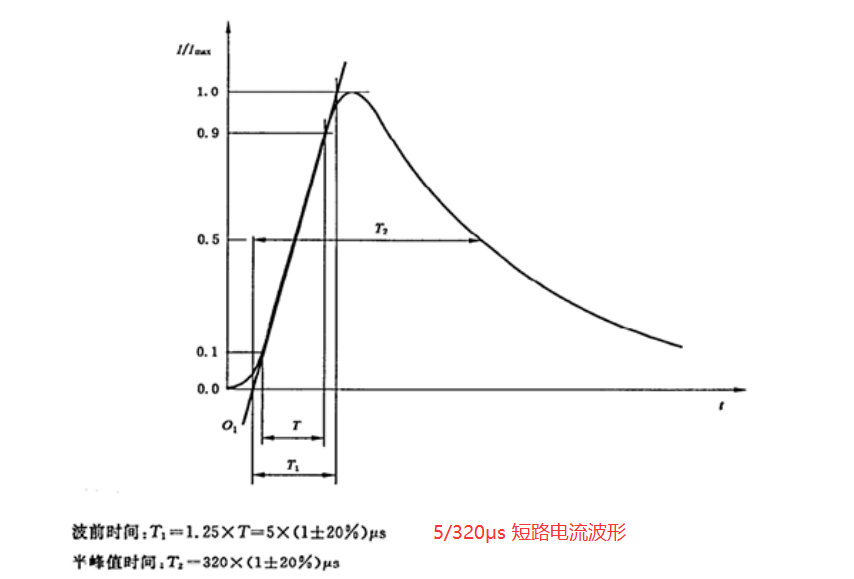

5/320μs波形：波前时间约为 5 μs，半峰值时间约为 320 μs。

模拟: 与10/700μs电压波对应，模拟通信线路短路时（或低阻抗负载时）可能流过的浪涌电流特性。

测试: 在测试通信线路浪涌保护器时，会使用10/700μs(开路电压) / 5/320μs(短路电流)组合波来评估其性能。核心是测试SPD在通信线路上泄放这种特定波形浪涌的能力。

特点: 电流波形，上升时间5μs，半峰值时间320μs。能量特性介于8/20μs和10/350μs之间，但专门针对通信线场景

7.抛负载（Load Dump）

汽车电子专属！发电机运行时，若电池连接突然断开（如腐蚀松脱），发电机励磁磁场崩溃产生高压脉冲。

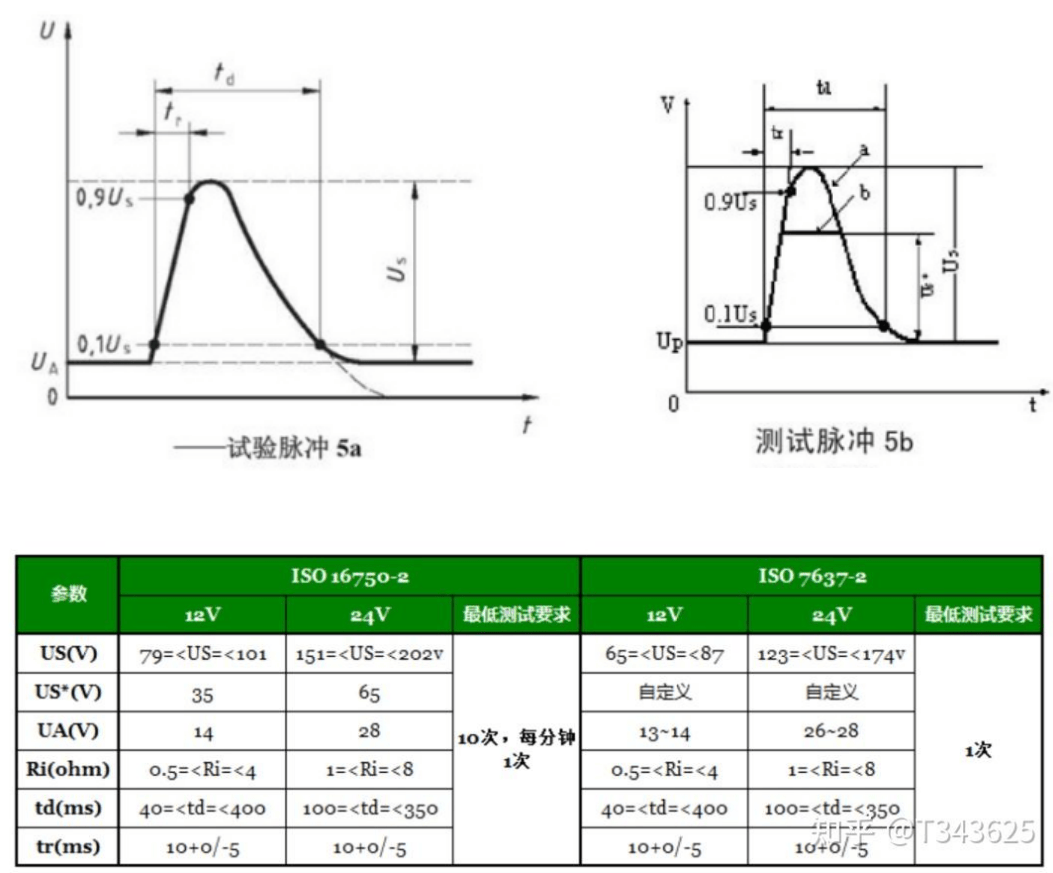

波形特点：（ISO 7637-2 / ISO 16750-2）,参考下表，抛负载测试参数和5A,5B 波形

电压峰值：+65V ~ +101V（12V系统）或 +123V ~ +202V（24V系统）

上升时间：5ms ~ 10ms; 波长时间：40ms ~ 400ms

内阻：0.5Ω ~ 4Ω（能量巨大，可达数百焦耳）。

测试： 汽车电子设备（ECU、传感器）的过压耐受能力和保护电路有效性；考核抛负载保护器（TVS/压敏电阻）的能量吸收能力。

与浪涌核心区别：

抛负载是毫秒级（ms），浪涌是微秒级（μs）；抛负载能量远超雷击浪涌（10/350μs除外）。

应用场景：内燃机车辆的电源系统

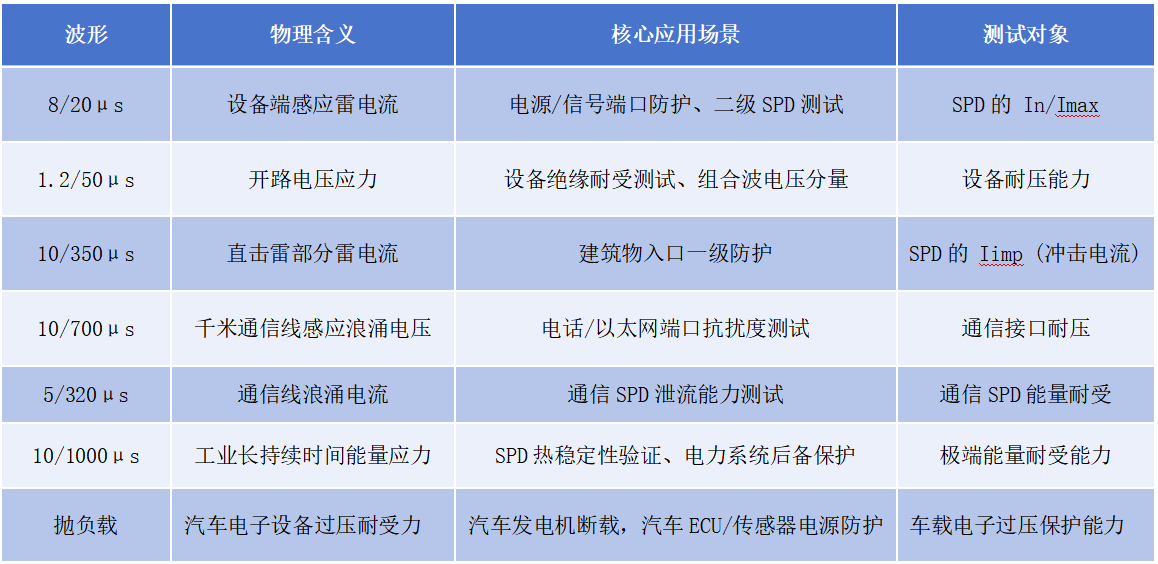

8. 总结与对比表

能量等级: 抛负载＞10/350μs > 10/1000μs ≈ 5/320μs > 8/20μs > 组合波(1.2/50+8/20) ≈ 10/700μs (不同类型比较需谨慎，但10/350绝对是能量王者)。

选择哪种波形进行测试，取决于设备所处的环境、可能遭受的威胁类型（是感应雷为主还是可能有直击雷威胁？是电源端口还是通信端口？）以及需要满足的具体产品标准要求。理解这些波形的区别对于正确选择和使用浪涌保护器、设计设备防护方案以及解读测试标准至关重要。

Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
