网线的传输距离受多种因素影响，这些因素共同决定了信号在传输过程中的衰减、干扰和时延，进而限制了有效传输距离。以下是主要影响因素的详细分析：

　　1. 网线类型与规格

　　不同类别的网线在导体材质、绞距设计、屏蔽方式等方面存在差异，直接影响传输性能：

　　五类线(Cat5)：

　　支持100 Mbps速率，频率范围100 MHz，最大传输距离100米。

　　绞距较松，抗干扰能力较弱，长距离传输易受噪声影响。

　　超五类线(Cat5e)：

　　支持1 Gbps速率，频率范围250 MHz，最大传输距离100米(优质无氧铜材质可达120米)。

　　改进了绞距和线对平衡性，减少串扰。

　　六类线(Cat6)：

　　支持10 Gbps速率(55米内)，频率范围600 MHz，最大传输距离100米。

　　增加十字骨架隔离线对，进一步减少串扰。

　　七类线(Cat7)：

　　支持10 Gbps速率，频率范围2000 MHz，最大传输距离100米。

　　采用双层屏蔽(铝箔+编织网)，抗电磁干扰能力极强。

　　八类线(Cat8)：

　　支持40 Gbps速率，频率范围2000 MHz，但最大传输距离仅30米。

　　专为短距离高速连接设计(如数据中心机柜内)。

　　影响机制：网线类别越高，频率范围越宽，抗干扰能力越强，但传输距离受信号衰减限制，需在速率和距离间平衡。

　　2. 导体材质与线径

　　导体材质和线径直接影响电阻和信号衰减：

　　导体材质：

　　无氧铜(OFC)：电阻小(约0.017 Ω·mm²/m)，信号衰减低，传输距离更长。

　　铜包铝(CCA)：电阻大(约0.028 Ω·mm²/m)，衰减高，传输距离缩短约30%。

　　铁芯线：电阻极大，仅适用于短距离低速传输。

　　线径：

　　导体铜芯越粗(如0.56 mm vs. 0.51 mm)，电阻越小，传输距离越长。

　　标准线径：Cat5e及以上通常采用24 AWG(0.51 mm)，Cat6部分采用23 AWG(0.57 mm)。

　　影响机制：电阻与线径成反比，与长度成正比。长距离传输需选择低电阻导体以减少衰减。

　　3. 绞距设计

　　双绞线通过绞合减少线对间的电磁干扰(串扰)：

　　绞距紧密性：

　　绞距越紧密(如每厘米绞合次数越多)，抗干扰能力越强。

　　示例：Cat6线绞距比Cat5e更紧密，串扰降低约10 dB。

　　线对平衡性：

　　线对间绞距差异越小，平衡性越好，串扰越低。

　　测试标准：通过“近端串扰(NEXT)”和“远端串扰(FEXT)”指标衡量。

　　影响机制：串扰会导致信号失真，长距离传输中串扰累积可能超过接收端容限，需通过绞距优化控制。

　　4. 屏蔽方式

　　屏蔽网线通过金属层隔离外部电磁干扰：

　　非屏蔽双绞线(UTP)：

　　无屏蔽层，依赖绞距设计抗干扰，成本低但易受环境干扰。

　　适用场景：家庭、办公室等低干扰环境。

　　屏蔽双绞线(STP/FTP)：

　　STP：每对线单独屏蔽，外层再屏蔽(如铝箔+编织网)。

　　FTP：仅外层屏蔽(铝箔)，成本较低。

　　优势：抗电磁干扰能力强，适合工业、医疗等高干扰环境。

　　限制：屏蔽层需良好接地，否则可能引入噪声。

　　影响机制：屏蔽层可减少外部干扰，但长距离传输中仍需控制内部串扰和信号衰减。

　　5. 信号衰减

　　信号在传输过程中因导体电阻、介质损耗等因素逐渐减弱：

　　衰减系数：

　　不同网线类型衰减系数不同(如Cat6衰减约5.5 dB/100m @ 250 MHz)。

　　标准要求：IEEE 802.3规定100米内衰减需≤20 dB(1000BASE-T)。

　　频率依赖性：

　　高频信号衰减更快(如40 Gbps信号衰减是1 Gbps的4倍)。

　　影响：高类别网线(如Cat8)虽支持高速率，但传输距离受限。

　　影响机制：衰减超过接收端灵敏度阈值时，信号无法正确解码，需通过中继器或光纤延长距离。

　　6. 电磁干扰(EMI)

　　外部电磁场可能引入噪声，干扰信号传输：

　　干扰源：

　　电源线、电机、无线电设备、荧光灯等。

　　示例：靠近高压电缆时，UTP网线传输距离可能缩短至50米。

　　抗干扰措施：

　　使用屏蔽网线(STP/FTP)。

　　增加线缆间距或采用金属线槽隔离。

　　避免与强干扰源平行布线。

　　影响机制：干扰导致误码率上升，长距离传输中需通过信噪比(SNR)评估信号质量。

　　7. 环境因素

　　温度、弯曲和机械应力可能改变网线性能：

　　温度：

　　高温(>60℃)可能导致导体电阻增加，衰减上升约10%/10℃。

　　建议：在高温环境中使用耐温材料(如LSZH护套)。

　　弯曲半径：

　　弯曲半径过小(如<4倍线径)会引发微弯损耗，增加衰减。

　　标准要求：Cat6线最小弯曲半径≥4倍线缆直径(约25 mm)。

　　机械应力：

　　拉伸或挤压可能导致导体变形或绝缘层破损，增加衰减或短路风险。

　　设计建议：

　　避免过度弯曲或拉伸网线。

　　使用线缆固定夹或桥架保护线缆。

　　8. 网络协议与设备限制

　　传输距离还需符合以太网标准要求：

　　CSMA/CD机制：

　　以太网要求信号传播延迟≤512比特时间(约5.12 μs)。

　　计算：Cat6网线传输延迟约5.56 ns/m，100米总延迟约556 ns，满足要求。

　　中继器规则：

　　传统以太网最多允许4个中继器，连接5个网段，总长度≤500米。

　　现代网络：通过交换机级联扩展距离，但需考虑端口速率和延迟。

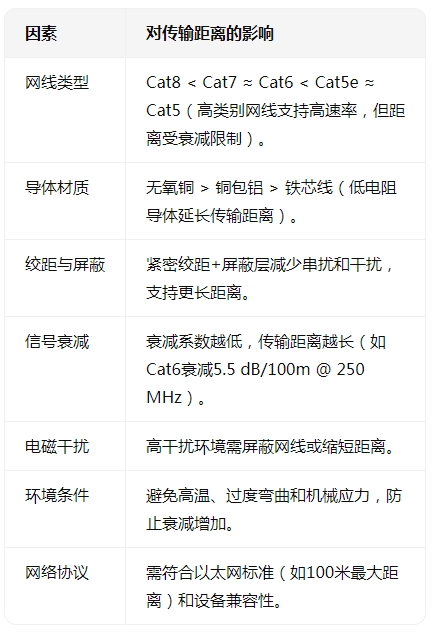

　　总结：关键影响因素对比

　　应用建议

　　短距离高速场景：优先选用Cat6/Cat7无氧铜网线(100米内支持10 Gbps)。

　　长距离低速场景：Cat5e无氧铜网线可稳定传输1 Gbps至120米。

　　高干扰环境：使用STP/FTP屏蔽网线或改用光纤传输。

　　极端环境：选用耐温、抗拉扯的工业级网线(如LSZH护套+钢丝加强)。
