288芯光缆的束管分配通常采用内外两层结构，内层9根束管、外层15根束管(或内层10根、外层14根加2根备用)，每根束管内包含12芯光纤，通过全色谱顺序区分纤芯与束管。以下是具体分配方式及关键要点：

　　一、束管结构与分配原则

　　内外两层设计

　　内层：9根束管(或10根)，每根束管内含12芯光纤，共108芯(或120芯)。

　　外层：15根束管(或14根加2根备用)，每根束管内含12芯光纤，共180芯(或168芯+24芯备用)。

　　总芯数：内层+外层=288芯，备用束管用于未来扩容或故障替换。

　　色谱顺序

　　纤芯色谱：每根束管内的12芯光纤按全色谱顺序排列，依次为：

　　蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。

　　束管色谱：内外层束管的颜色区分如下：

　　内层束管：从蓝色开始，按色谱顺序排列至第9根(或第10根)。

　　外层束管：从蓝色重新开始循环，排列至第15根(或第14根+2根备用)。

　　备用束管：通常采用与常规束管不同的颜色(如本色)或标记，以便识别。

　　二、具体分配步骤

　　确定光缆类型

　　确认光缆为层绞式结构(288芯光缆多为层绞式，中心有金属加强芯，外层绞合多根束管)。

　　区分单模与多模光纤(288芯光缆通常为单模，适用于长距离传输)。

　　开剥光缆外护套

　　使用专用工具(如光缆开剥刀)小心剥离外护套，露出内层结构。

　　注意保护内部束管和光纤，避免损伤。

　　分离内外层束管

　　根据设计，将内层和外层束管分开。内层束管通常靠近中心加强芯，外层束管环绕在外。

　　若光缆采用带状光纤(12芯为一带)，则每带直接对应色谱顺序，无需单独分离束管。

　　标记束管与纤芯

　　使用标签或记号笔，按色谱顺序标记每根束管(如“内1-蓝”“外1-蓝”)。

　　对每根束管内的12芯光纤，同样按色谱顺序标记(如“内1-蓝-1”“内1-蓝-2”)。

　　连接与熔接

　　根据光纤配线架或设备端口要求，将对应色谱的纤芯接入熔接盘或适配器。

　　熔接时，确保纤芯色谱顺序一致，避免交叉或错接。

　　三、关键注意事项

　　端别识别

　　光缆两端通常有端别标志(如红色为A端，绿色为B端)。面向光缆，束管顺时针排列为A端，反之为B端。

　　熔接时需保持端别一致，确保信号传输方向正确。

　　备用纤芯处理

　　备用束管内的光纤可不立即熔接，但需妥善盘留并标记，以便未来扩容或故障修复。

　　备用纤芯的盘留半径应符合标准(通常≥30mm)，避免弯曲损耗。

　　防护与固定

　　熔接完成后，使用热缩套管保护熔接点，并固定在熔接盘内。

　　束管和光纤需用扎带或胶带固定，防止松动或缠绕。

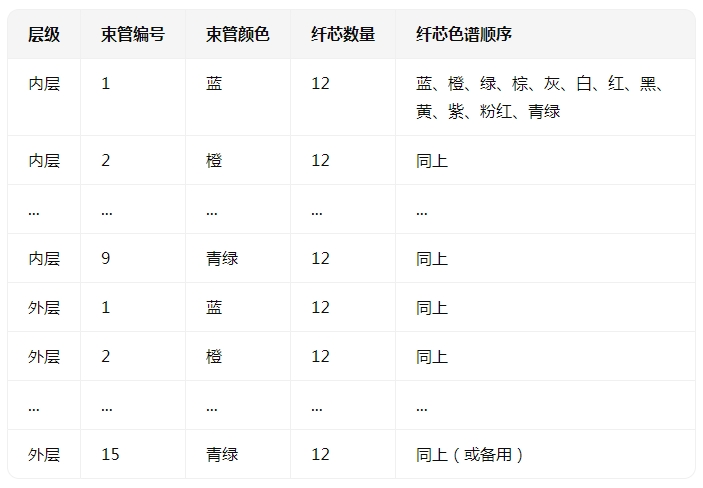

　　四、示例：288芯光缆分配表

　　五、总结

　　288芯光缆的束管分配需遵循内外两层结构和全色谱顺序，通过标记束管与纤芯确保连接准确性。实际操作中，需注意端别识别、备用纤芯处理及防护固定，以保障光缆传输性能与可靠性。若采用带状光纤，可直接按带区分线序，简化分配流程。
