汽车电气系统的发展演进为测试带来了哪些影响?
hiraintech | 2025-09-01 16:20:58    阅读:7   发布文章

        随着汽车智能化进程加速,车辆电气系统方案持续演进。为满足日益严格的功能安全要求,主机厂逐渐引入智能配电、冗余配电等新型方案,这给电气系统的测试环节带来了显著影响。

智能配电测试

       何为智能配电?下图分别展示了传统电气架构以及较新的电气架构,对比来看:

       传统电气架构主要由各级熔断式保险,配合继电器完成回路配电;而较新的电气架构保留了部分或完全取消熔断式保险,更多地采用控制器完成回路配电,控制器实现配电所用到的方案,就是我们所说的智能配电。

       实现配电的硬件方案,包括了HSD、LSD、HBD、Efuse等,它们主要是以mosfet为核心,集成控制、监测电路、通讯电路、诊断等模块,以完成配电、保护等功能的一种集成电路。相较熔断式保险+继电器配电形式,有较为明显的优势。

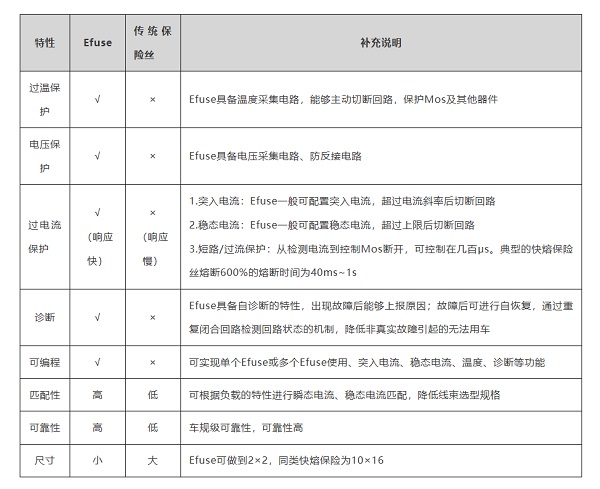

       下表中对比了智能配电和传统配电的差异,可以看到,智能配电可实现更复杂的保护及诊断逻辑,同时响应更快,体积更小,可靠性更高,可以满足更复杂的需求。

       但对于电气性能测试来说,这些优势却带来了不小的影响:

  • 复杂的保护逻辑,影响了测试方法和测试思路,针对熔断式保险的思路将不完全适用,如何更有针对性地完成测试?

  • 复杂的保护逻辑同样为测试实施带来了影响,如何确保测试时无关的保护逻辑不会先行触发?

  • 更高响应性能,对设备提出了更高的要求,如何匹配合适的设备参数?

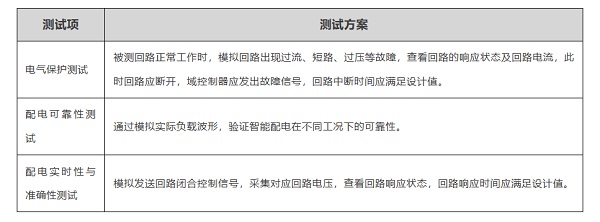

       针对上述问题,经纬恒润结合法规标准、测试经验、电气设计及产品开发经验,规划如下测试内容,同时针对性地制定了测试方法、测试设备及评价标准。

冗余配电测试

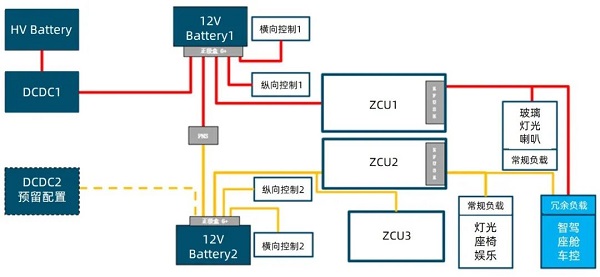

       除智能配电外,在满足更高功能安全需求的电气设计中,冗余配电也起着重要作用。下图为一种冗余配电方案示例,分为电源端冗余和负载端冗余。

       电源端冗余主要由独立的供电源构成双路电网,由PNS(隔离器)实现两路电网的隔离,供电源包含主动源(如DCDC)和被动源(如12V电池)。当单路电网出现故障时,PNS应识别故障,必要时迅速切断两路电网的连接,确保另一路电网不受故障影响。

       负载端冗余主要是在负载供电端设计多路供电,确保一路供电失效后,负载仍能通过其他供电回路来保障功能正常运行或进入降级状态。

       冗余配电设计,可以降低功能失效概率,确保降级策略的执行,以提高车辆稳定性、安全性。但也同样对电气性能测试实施带来了一些影响:
  • 设计有冗余配电的车辆,在测试时如何接入设备?在哪里接入?不同点位接入是否有差异?

  • 冗余配电保护策略的响应时间快,对设备同样提出了更高要求,如何匹配合适的设备参数?

  • 在测试内容上,是否需要针对冗余设计增加测试点位或测试方案?

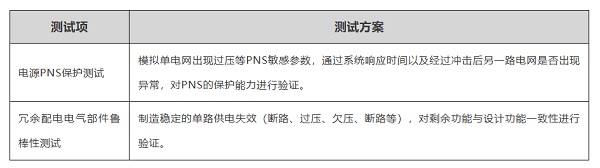

       针对上述问题,经纬恒润分析冗余配电特点,对已有测试项进行了方案更新,同时规划了如下针对冗余配电的测试项,并制定了对应的设备方案。

       总的来看,汽车电气系统的不断发展演进,对电气性能测试带来了不小的影响,需要针对性的制定新测试项、更新现有测试项,并针对性的制定设备解决方案,以确保测试的覆盖度和结果的准确性。

       经纬恒润拥有13年深厚的电性能测试经验,已累计服务40余家国内外客户,成功交付30余套测试设备,并帮助30余家主机厂构建完善的电性能测试体系。同时,公司整合电气设计、产品开发及测试实施团队,通过高效的技术协同,持续优化解决方案,致力于为客户提供涵盖测试实施、设备配套与人员能力提升的一站式服务。
