仪表是摩托车状态的集中展示，功能包括：收集车速、刹车、油量电量、异常状态等信息，方便驾驶员做出对应的策略。优秀的仪表设计不仅能清晰呈现各类数据，更能通过智能预警系统在危险状况下及时发出警示，帮助骑手快速做出判断和应对，从而有效提升行车安全性和驾驶体验。

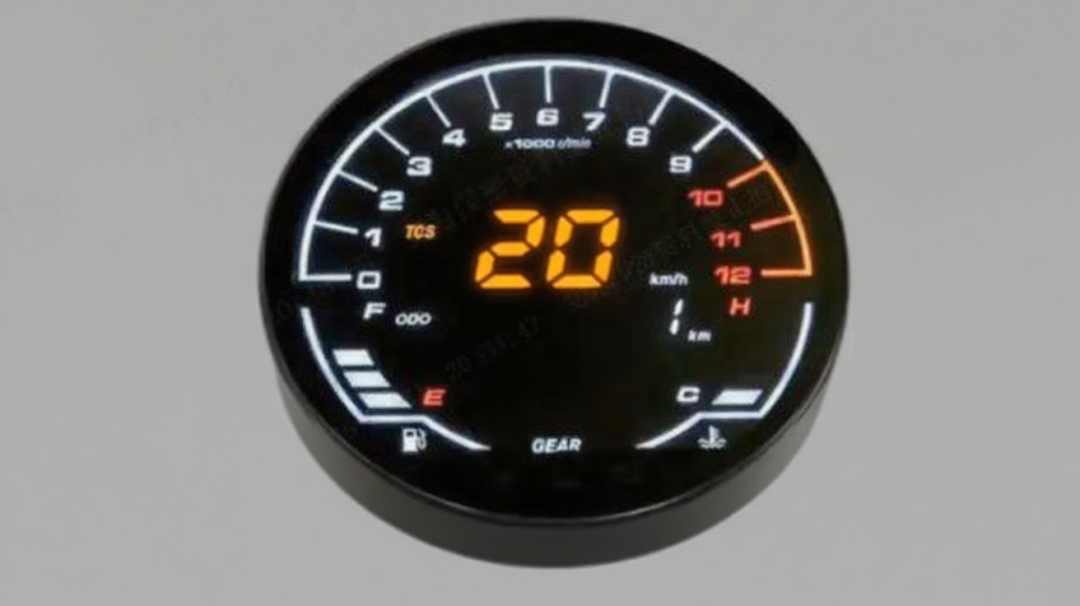

摩托车仪表的大体分为：传统机械指针式仪表、TFT全彩仪表、液晶和机械式的混合式仪表、类液晶仪表。

图1 摩托车仪表分类

下面为大家介绍几款应用于摩托车仪表盘的艾为芯片。

1

216路呼吸灯驱动芯片

作为艾为灯语®系列的重磅产品可驱动多达216路LED，不仅支持1680万全彩混色，还能实现256级细腻亮度调节，为丰富的灯光效果提供了坚实基础。

技术层面，该产品亮点突出：采用高性能消鬼影技术，有效避免画面残影；具备低 EMI特性，减少电磁干扰对其他设备的影响；同时搭载啸叫抑制功能，提升使用体验。此外，其支持10MHz高速SPI接口，确保数据传输高效稳定。

除此之外，该产品可灵活实现单色点阵显示、RGB炫彩呼吸等多样化效果。当驱动 216颗单色LED灯时，配合隔光结构，能够精准呈现数字显示、图案效果及亮度调节等功能，满足不同场景下的应用需求。

产品特性

• 216路（18 x 12）矩阵LED驱动

• 256级全局电流，全局亮度同步易控

• 256级独立恒流，1680万真彩混色

• 256级独立PWM，超细腻亮度调节

• 电流可达120mA, 灯效更“靓”

• 高电流精度，匹配精度±5%

• 3组自主呼吸，无需主控控制

• 62.5KHz PWM, 解决电容啸叫

• 相位控制&扩频功能，实现超低EMI

• Open/Short检测

• 过温、UVLO保护

• De-ghost鬼影消除

• 接口：10MHz SPI

• 封装：QFN 5mmx5mm-44L






图2 典型应用图

2

触摸按键驱动

电容式触摸控制器，作为高精度、可独立运行的触控SOC芯片，它内置超低功耗MCU与16KB flash，集成了丰富的核心功能，包括AFE采样控制、信号滤波、RF噪声抑制、自适应温度补偿、基线跟踪及触摸状态判断等，能高效实现稳定触控。

其内置专用防水算法，可显著提升触摸键的防水性能。在实际应用中，仪表盘上搭载的 “菜单” 和 “确认” 两个电容式按键，借助该芯片的技术优势，不仅能精准实现短按、长按功能，更能达到出色的防水防汗效果，确保在复杂环境下的稳定操作。

产品特性

• 工作电压范围：2.7V~3.6V

• 低功耗：


  -Active mode：27.5uA


  -Doze：12uA


  -Deep Sleep: 6.5uA

• 分辨率：1aF

• 补偿电容：220pf

• 自适应温补、防水防汗

• 温度范围：宽温-40℃~105℃

• QFN-24L 3mm × 3mm x 0.55mm封装

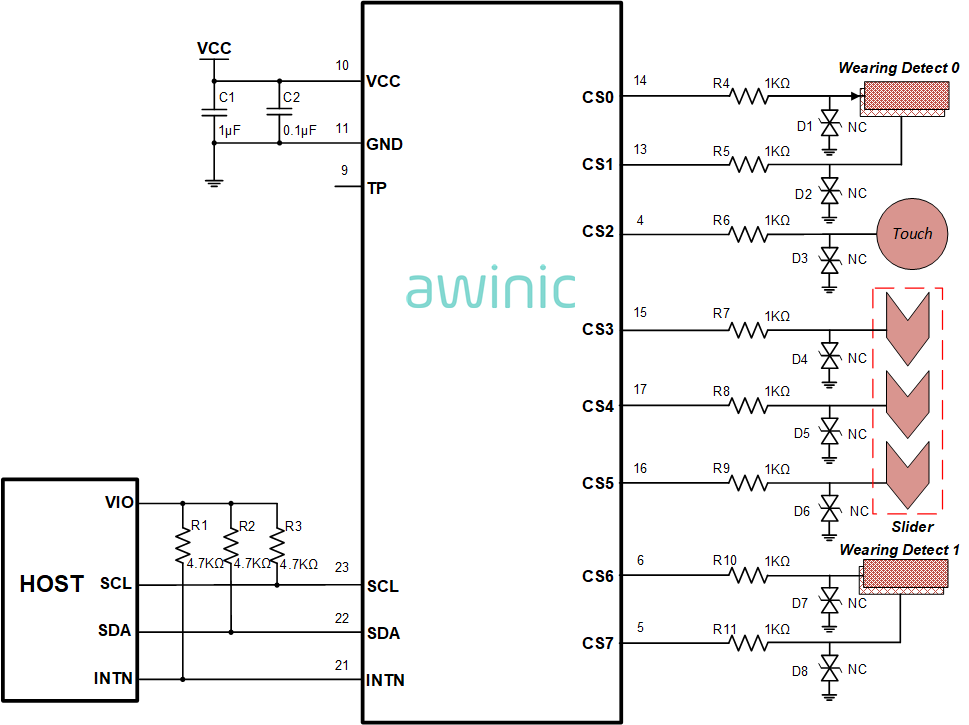

图3 典型应用图

3

电平转换芯片

四通道双向电平转换芯片，适用于开漏（Open Drain）和推挽（Push-Pull）两种应用场景。其性能表现突出：在开漏模式下支持高达 2Mbps的信号传输，推挽模式下更是可支持24Mbps的高速信号，同时能够适配 1.2V IO 的应用场景，满足多样化的电平转换需求。

产品特性

• 供电电压：


  -VCCA: 1.1V ~ 3.6V


  -VCCB: 1.65V ~ 5.5V

• 传输速率：2Mbps（push-pull）；24Mbps（open-drain）

• 自适应方向

• 温度范围：宽温-40℃~105℃

• WBQFN 2mm*1.7mm*0.5mm-12L

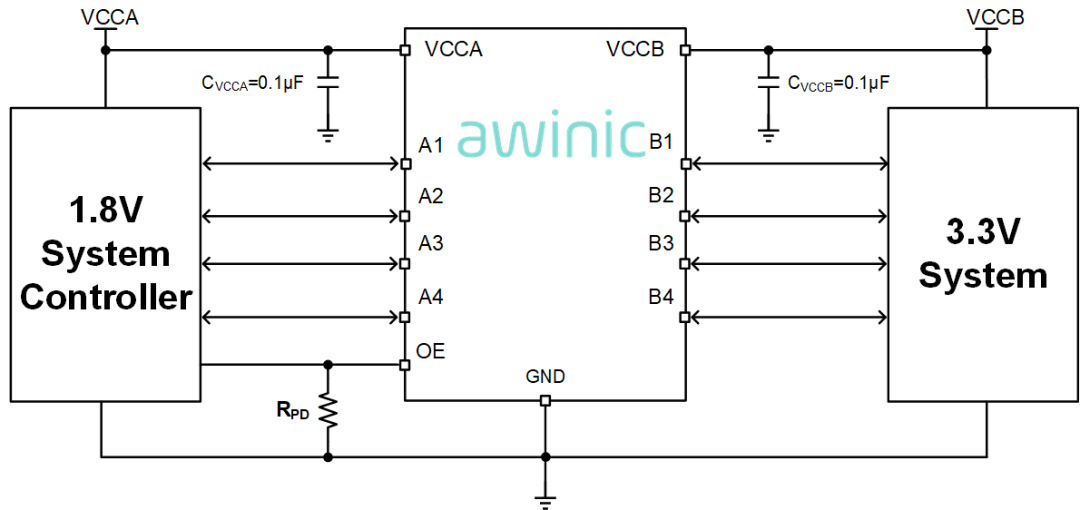

图3 典型应用图

Awinic 摩托车仪表应用方案

在摩托车仪表产品领域，艾为除了上述3类产品外，还提供框图中所示的背光、电源、音频等系列产品，供您参考选用。

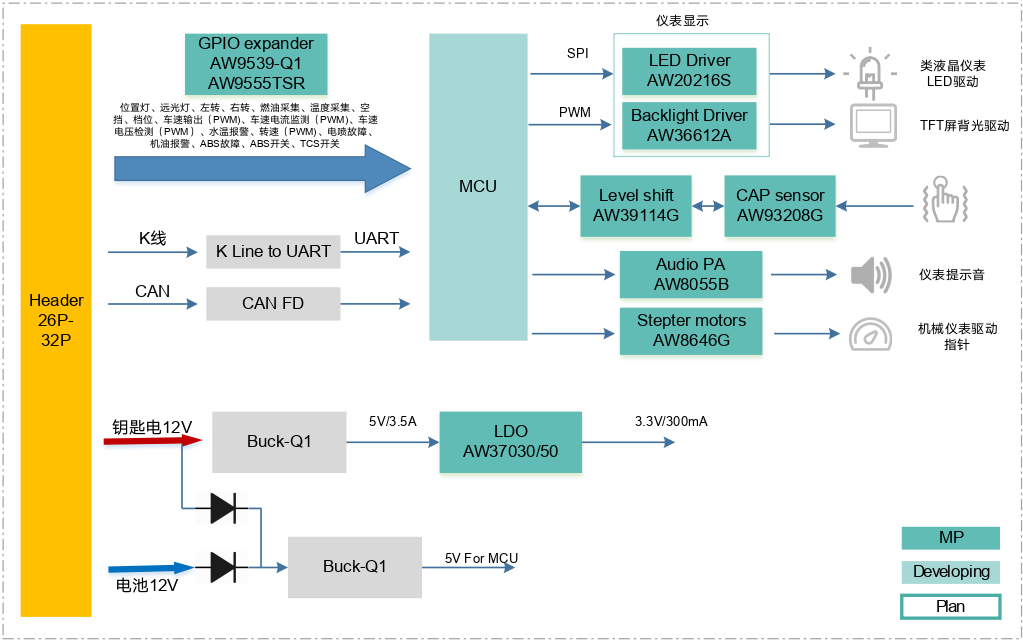

图4 摩托车仪表应用框图

摩托车仪表的未来发展，将聚焦于智能化升级、网联化发展与电子化转型三大方向。这些技术革新不仅会提升仪表盘的功能与用户体验，更将为整个摩托车产业带来革命性变革。中国数模龙头企业艾为电子将持续深耕各产品线，专注打造高品质的数模混合、电源管理及信号链芯片，为摩托车生态系统提供更优质、智能的芯片解决方案，助力产业升级，为用户带来更卓越的骑行体验。
