轴瓦作为机械设备中传递载荷、减少摩擦的关键部件，长期运行后易因磨损、疲劳剥落等问题失效。传统更换新轴瓦的方式成本高、周期长，而激光淬火修复加工技术凭借高精度、低损伤、高效节能的优势，成为轴瓦修复领域的主流解决方案。

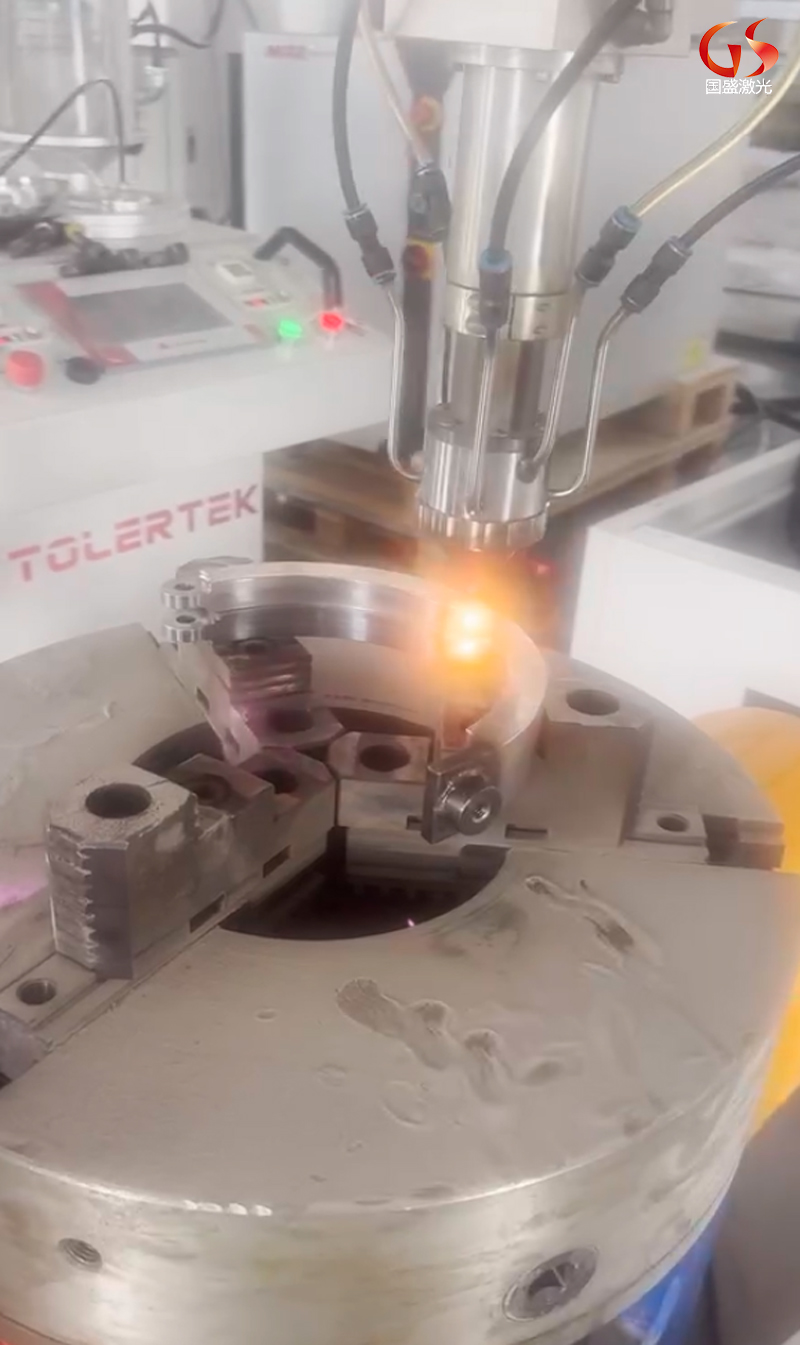

　　一、轴瓦激光修复加工核心优势：为何选择激光淬火修复?

　　相比传统修复技术(如电弧堆焊、电镀、火焰淬火)，轴瓦激光淬火修复具有显著优势：

　　1、热影响区小，变形量极低：激光加热集中在表面 0.1-1.5mm 区域，基材内部温度变化小，轴瓦整体变形量可控制在 0.005mm 以内，避免传统火焰淬火导致的轴瓦翘曲;

　　2、硬度均匀，耐磨性强：淬火层组织细小均匀，硬度偏差≤HV30，且表面形成压应力层(应力值可达 200-500MPa)，有效抑制疲劳裂纹扩展，使用寿命较新轴瓦延长 1.5-2 倍;

　　3、绿色环保，无二次污染：加工过程无需使用焊丝、电镀液等耗材，无油烟、废水排放，符合环保要求;

　　4、柔性化程度高，适配复杂形状：通过数控系统可实现任意轨迹的激光扫描，适用于带油槽、异形结构的轴瓦修复，解决传统技术难以覆盖的复杂区域问题;

　　5、成本低，周期短：修复成本仅为更换新轴瓦的 30%-50%，且加工周期(含检测、修复、验收)通常为 1-3 天，远短于采购新件的 1-2 周周期，大幅减少设备停机时间。

　　二、轴瓦激光淬火修复加工适用场景与局限性

　　1. 适用场景

　　磨损修复：针对轴瓦内表面因长期摩擦导致的均匀磨损(磨损量≤1.5mm)，如电机轴瓦、汽轮机轴瓦、机床主轴轴瓦等;

　　局部缺陷修复：修复轴瓦表面的划痕、凹坑、轻微剥落(缺陷深度≤1mm)，无需整体更换;

　　预防性强化：对新轴瓦或轻度磨损轴瓦进行激光淬火，提前提升表面硬度，延长使用寿命(尤其适用于高载荷、高速运转的轴瓦)。

　　2. 局限性

　　修复深度有限：激光淬火层深度通常不超过 1.5mm，若轴瓦磨损深度超过 2mm，需先通过堆焊填补，再进行激光淬火;

　　材质适配性：对高碳高铬钢等易开裂材质的轴瓦，需严格控制加热速度和冷却速度，增加工艺复杂度;

　　设备成本较高：激光淬火设备(尤其是高功率光纤激光设备)初期投入较大，适合批量修复或高价值轴瓦的修复场景。

　　实际应用注意事项

　　参数匹配是关键：不同材质轴瓦需针对性调整激光参数(如锡基巴氏合金需低功率、快扫描，铜合金需高功率、慢扫描)，建议首次修复前进行小样试验，验证硬度和变形量;

　　避免重复淬火：同一区域重复淬火易导致组织粗大、内应力叠加，若修复效果不达标，需先去除原淬火层(通过打磨)，再重新加工;

　　后续使用维护：修复后的轴瓦在装机前需进行润滑脂涂抹，运行初期避免超负荷运转(建议负荷控制在额定负荷的 70% 以内，运行 100 小时后再逐步提升)，延长使用寿命;

　　选择专业服务商：激光淬火对设备精度和操作人员技术要求较高，建议选择具备 ISO9001 认证、拥有 5 年以上轴瓦修复经验的服务商，避免因工艺不规范导致修复失败。

　　三、总结

　　轴瓦激光淬火修复加工技术通过 “精准加热 - 快速冷却 - 微熔修复” 的核心原理，实现了轴瓦的高效修复与性能强化，相比传统方式具有变形小、耐磨性强、成本低等优势，已广泛应用于电力、机床、冶金、船舶等领域的轴瓦维护。在实际应用中，需通过严格的前期检测、参数优化和后处理，确保修复效果达标，同时结合后续维护，最大化延长轴瓦的使用寿命，为企业降低设备运维成本、减少停机损失提供有力支持。

*博客内容为网友个人发布，仅代表博主个人观点，如有侵权请联系工作人员删除。
