Aigtek射频功率放大器如何解锁声致发光的物理奥秘
17791948727 | 2025-10-10 14:25:19    阅读:4   发布文章

  实验名称:单气泡声致发光实验

  实验目的:验证声致发光,为后续实验做论证和铺垫。

  测试设备:射频功率放大器、信号发生器、示波器、压电陶瓷、圆底烧瓶、高速摄像机等。

  实验过程:100mL左右的球形烧瓶装满水,水是经过特殊处理的,就是把溶于水中的空气排除掉。烧瓶两侧用环胶粘上压电陶瓷。信号发生器产生激励信号,通过射频功率放大器放大从而驱动压电陶瓷,激发出超声波。调节信号频率使烧瓶产生共振,其中心成为超声驻波波腹。用针管注入一个气泡,气泡会在声压作用下静止在驻波波腹。小心调节声强,关上灯,黑暗中裸眼可以观察到蓝白色的光点,就像夜空中的星星。

单气泡声致发光实验框图

图1-1单气泡声致发光实验框图

  实验结果:实验室中可以测量单气泡声致发光光谱,光谱似乎与黑体辐射谱相像。计算表明,温度越高轫致辐射的贡献越大,光谱呈现连续谱特征;温度相对不太高时,原子或分子线谱成分增大。一般在声致发光温度区域,轫致辐射以短波为主,所以,亮气泡发光呈现蓝白色,而惰性气体原子线谱主要集中在低频波段,所以暗气泡通常带有红色。若液体是钠盐溶液,气泡内可能溅进钠原子,激发钠双线,因而有时气泡还会呈现黄色。通过观察声致发光光谱或观察气泡颜色,可以估计气泡温度大致高低。实验发现,在水中大量空化气泡一起发光时,光谱中线谱成分占优,

  而单气泡声致发光光谱多数情况是连续谱,以此可以推断,单气泡情形,其达到的高温远高于多气泡发光时其中个体气泡能达到的高温。浓硫酸与水的情况有些区别,图2-2是浓硫酸中空化氙气泡发光照片,读者可以比较图2-1和图2-2,注意图2-1中只有一个氩气泡,而图2-2中却是由成千上万个氙气泡组成。近期的理论研究表明,多气泡情形,气泡之间的相互作用其实是抑制空化强度,所以,此时气泡压缩过程受到其他周围气泡的牵制,剧烈程度减弱,气泡内部达到的高温自然比单气泡情形较低。

浓硫酸(85%)中单个氩气泡声致发光

图2-1浓硫酸(85%)中单个氩气泡声致发光

大量空化氙气泡声致发光形成火焰状图案

图2-2大量空化氙气泡声致发光形成火焰状图案

  射频功率放大器推荐:ATA-8000系列

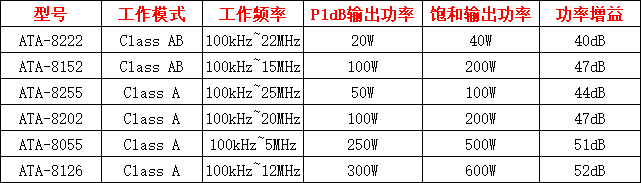

图:ATA-8000系列射频功率放大器指标参数

  应用:无损检测、声动力治疗、聚焦超声、超声雾化、药物控释、超声医疗测试、细胞肿瘤消融

  本资料由Aigtek安泰电子整理发布,更多案例及产品详情请持续关注我们。西安安泰电子Aigtek已经成为在业界拥有广泛产品线,且具有相当规模的仪器设备供应商,样机都支持免费试用。
