引言
在电子设备设计中,I/O口和通信端口的静电放电(ESD)防护是确保产品可靠性的关键环节。ESD保护二极管作为最常用的防护器件,其选型直接影响系统的防护效果和信号完整性。本文将系统介绍ESD防护二极管的选型原则和技术要点。
一、ESD防护二极管的基本原理
ESD保护二极管利用半导体PN结的雪崩效应,在静电脉冲到来时迅速导通,将危险电压钳位在安全水平。其主要工作特性包括:
快速响应:响应时间通常在皮秒(ps)级,能够应对上升沿0.7-1ns的ESD脉冲
低钳位电压:将瞬态电压限制在被保护器件可承受范围内
高能量吸收:可承受IEC61000-4-2标准规定的最高30kV放电

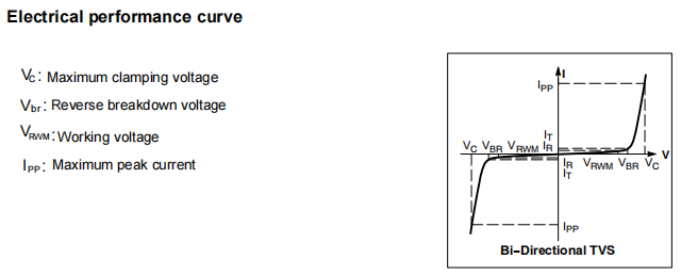

二、关键选型参数1. 电压参数
工作电压(VRWM):应大于被保护线路的最大工作电压,如5V线路需选择VRWM≥5V的器件
击穿电压(VBR):通常为VRWM的1.1-1.2倍
钳位电压(VC):必须低于被保护IC的最大耐受电压
2. 电流参数
峰值脉冲电流(Ipp):根据线路可能出现的最大浪涌电流选择
漏电流(IR):高速接口应选择超低漏电流(<0.1μA)型号
3. 电容特性
高速接口(如USB3.0、HDMI)需选择超低结电容(<1pF)器件
典型值:
USB2.0:<5pF
USB3.0:<0.5pF
HDMI:<0.3pF
4. 封装选择
小型化封装:DFN0603-2L(0.6×0.3mm)、SOD-923等适合高密度设计
大封装器件通常具有更高的防护等级
三、接口类型与器件选型1. USB接口

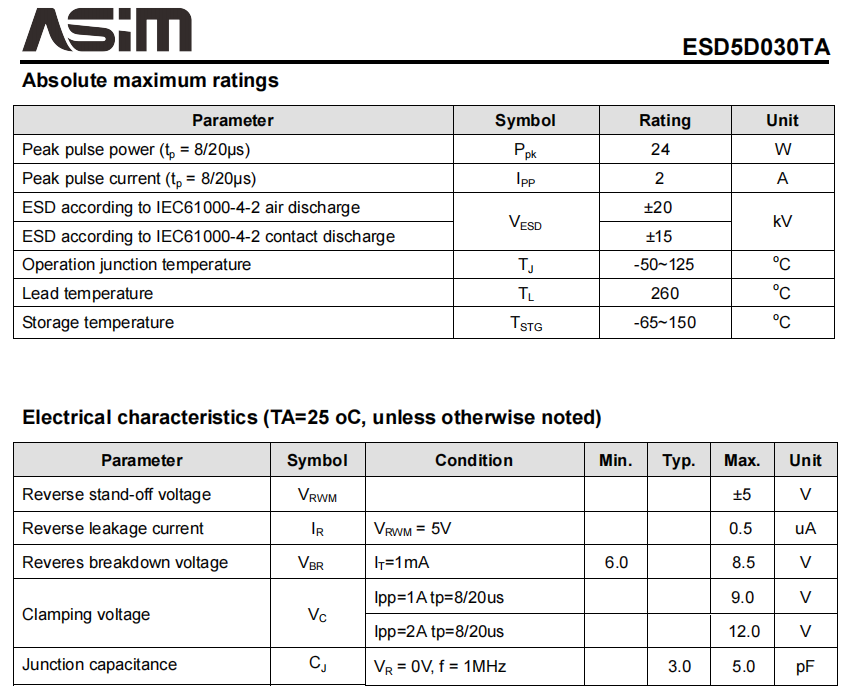

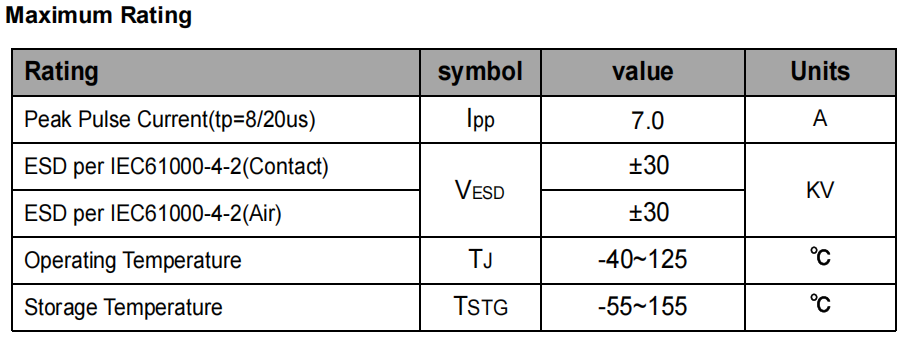

推荐型号:ASIM ESD5D030TA(DFN1006-2L封装,3.0pF)
特点:双向保护,支持30kV接触/空气放电
2. HDMI接口

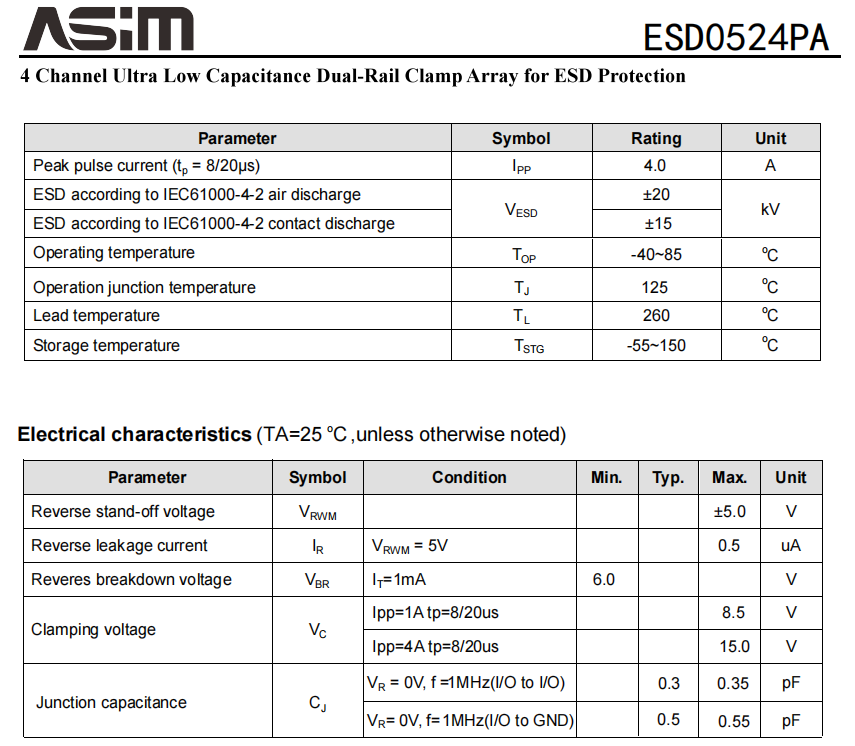

推荐型号:ASIM ESD0524PA(0.3pF典型电容)
注意:需选择兼容3GHz以上频率的器件
3. 以太网口

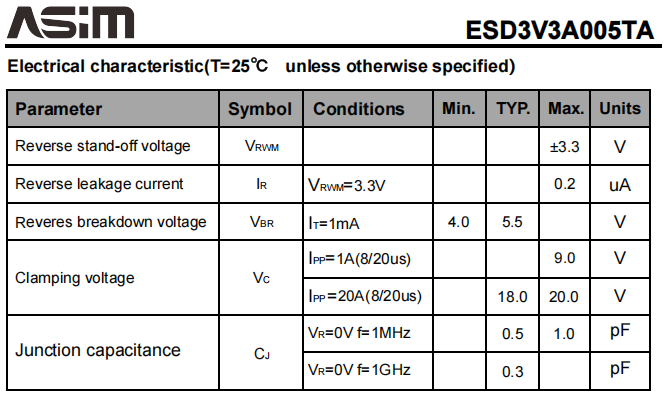

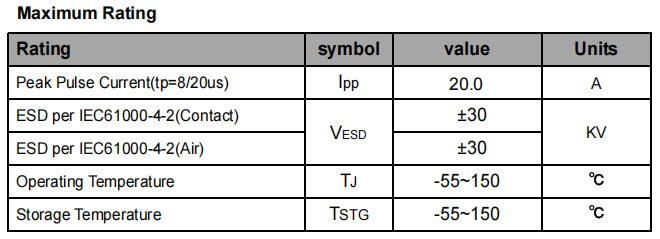

推荐方案:ASIM ESD3V3A005TA配合GDT
布局要点:保护器件应靠近连接器放置
4. 音频接口

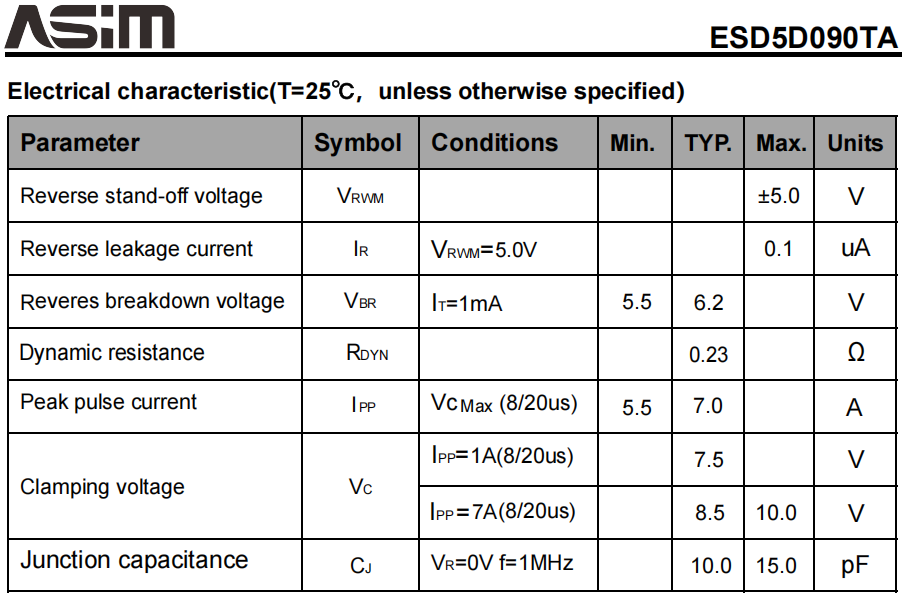

典型方案:ESD5D090TA配合600Ω@100MHz磁珠
四、PCB布局要点
位置布局:
ESD器件必须靠近接口放置
遵循"先防护后滤波"原则
接地设计:
使用完整地平面(长宽比<3)
避免细长接地走线
走线要求:
保护器件应放在信号主路上,不可放在支路
尽量减少保护器件与被保护IC间的走线长度
五、典型应用案例案例1:蓝牙音箱ESD整改
问题:±8kV空气放电导致蓝牙断连
解决方案:
AUX信号线串联600Ω磁珠

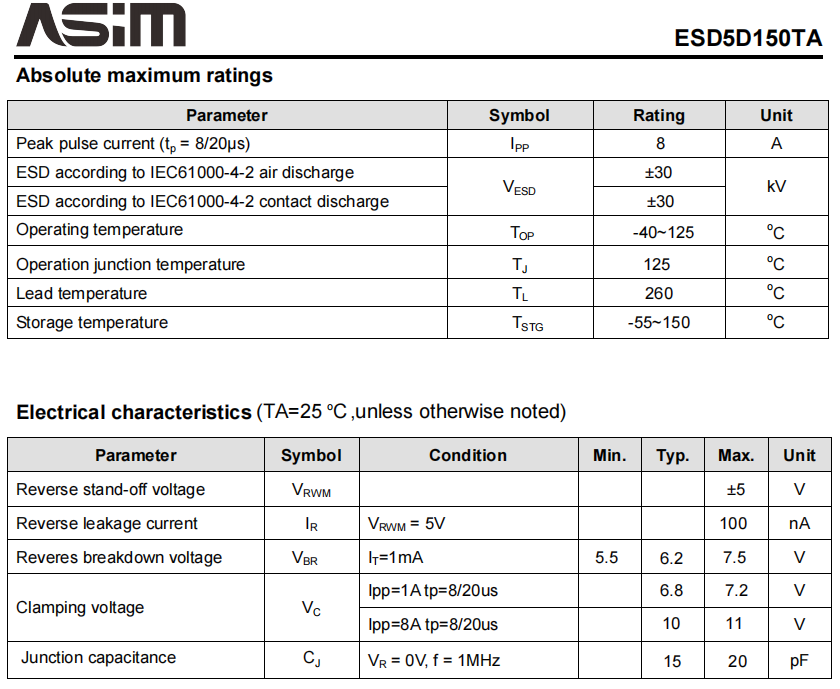

并联ESD5D150TA保护器件
结果:通过±15kV接触/空气放电测试

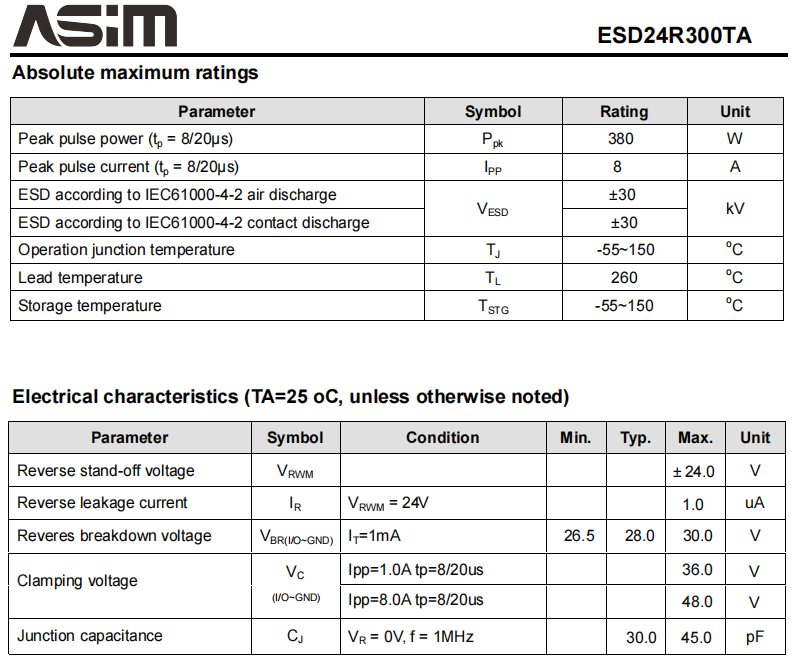

案例2:工业设备RS-232防护
方案:ESD24R300TA(SOT-23封装)
特性:
24V工作电压
±30kV ESD保护
8A浪涌承受能力(8/20μs)
六、发展趋势

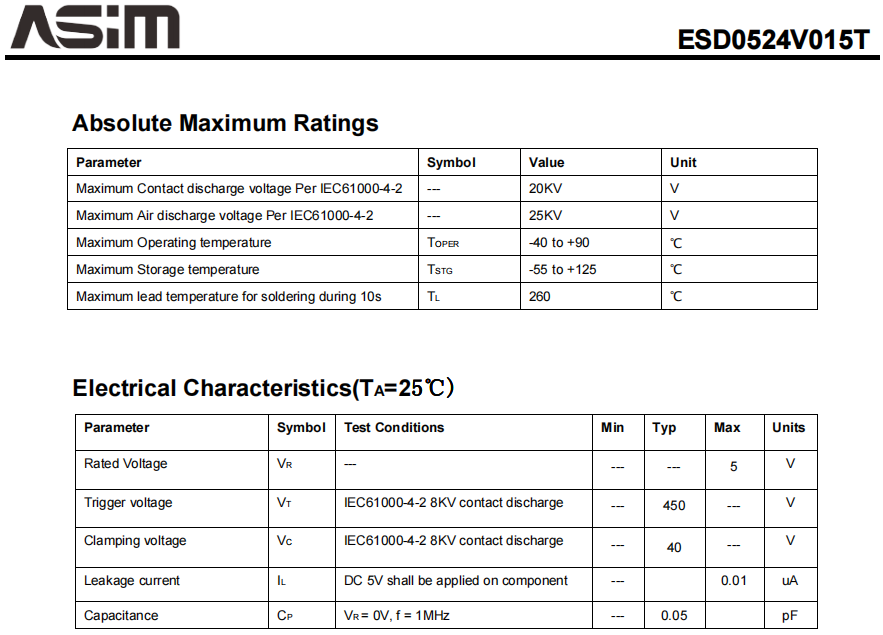

超低电容技术:0.05pF级器件(如ESD0524V015T)支持更高速率
微型封装:01005尺寸(0.4×0.2mm)满足便携设备需求
集成化方案:将ESD保护与EMI滤波集成于单芯片
结论
I/O口和通信端口的ESD防护设计需要综合考虑电气参数、接口特性和布局要求。正确的ESD保护二极管选型能够有效提升产品可靠性,同时避免过度设计带来的成本增加。随着技术进步,更高性能、更小尺寸的ESD防护器件将持续推动电子设备的可靠性和小型化发展。
