什么是MPO连接器?

　　MPO 连接器是一种高密度、多芯光纤连接器。常用于数据中心。单个连接器内包含 12、16 或 24 芯光纤，也有更多芯数的型号用于超高密度场景。MPO 连接器组件包含光纤、护套和连接器部件。

　　MPO 连接器分公头和母头：公头带两个定位针，母头则没有。连接器上有一个定位Key，确保只能以正确方向插入适配器或设备端口。标准12、24 芯连接器的Key位于中心，16芯的位于侧边。

　　1、MPO光纤起始位

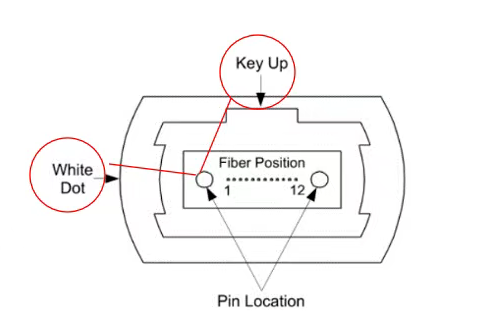

　　单个MPO连接器可容纳 12、16、24 或更多光纤，其中12芯MPO是 100 Gb 和 200 Gb 等企业数据中心应用最常见的配置。每个连接器均为公头(带插针)或母头(不带插针)，以确保光纤端面在插接过程中保持对齐。 MPO 连接器还包括连接器顶部的一个Key和侧面的一个白点，用于指示 1号光纤的位置，如上图所示。另外当涉及极性时，Key的方向至关重要。

　　2、MPO 光纤线数

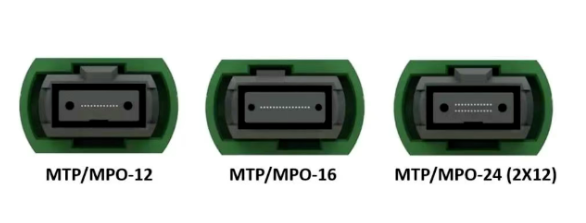

　　MPO连接器中光纤按12 或16条排列，下图所示为左侧 MPO-12 、MPO-16、MPO-24 的示例：

　　MPO-12是当前最常见的连接器，主要得益于其在 100G SR4以太网中的广泛应用。100G SR4使用 MPO-12中的8芯光纤(4芯Tx 发送，4 芯Rx 接收)。

　　然而400G SR8和800G SR8的需要使用到更多通道，因此须使用MPO-16连接器(16 芯)来支持全部数据通道。

　　3、MPO 插头端面类型

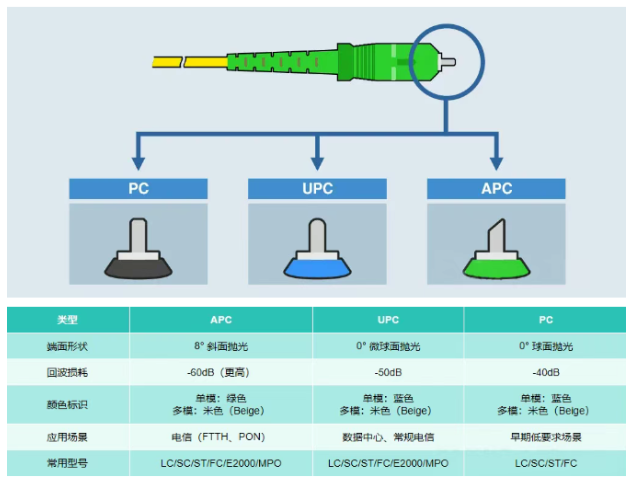

　　为了使光纤连接时获得更好的性能，光纤的端面采用不同的端面设计。端面的名称分别是PC、UPC和APC。他们的区别是光纤连接器端面抛光形状的不同。下面为他们之间的差异说明。所以现在的多芯连接器，普遍采用是UPC和APC。APC主要用于高速的互联的需求，例如800G。

　　4、两根 MPO 光缆之间如何连接?

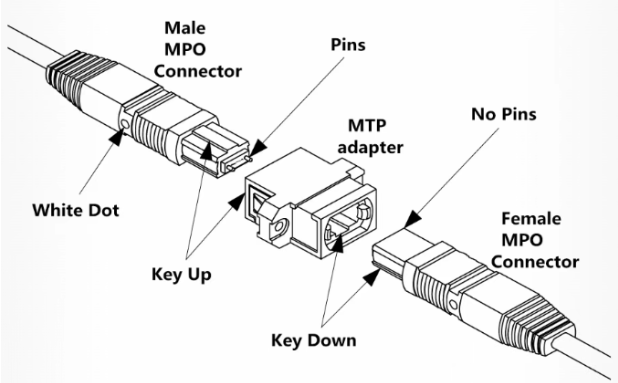

　　要在两根MPO光缆之间建立连接，必须使用 MPO耦合器，并且连接器的类型必须是相反。这意味着要想连接就必须是公对母连接，而不能使用公对公或母对母连接。

　　5、MPO 光缆的极性

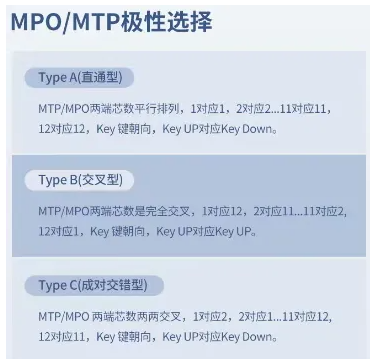

　　MPO光缆中至少含有12芯的光纤，所有必然会产生出不同的线序。在TIA-568-C.0标准中规定了三种不同线序类型——A 型、B 型和 C 型。

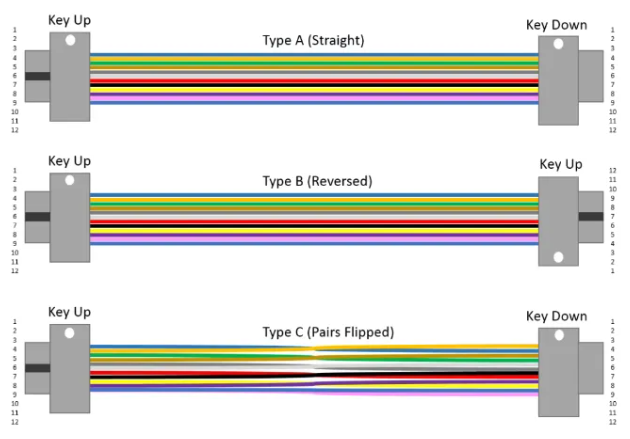

　　A 型是直通式 MPO 主干光缆，一端带有 Key Up 连接器，另一端带有 Key Down 连接器，这使得位于位置 1 的光纤到达另一端的位置 1。

　　B 型光缆是 Key Up 对 Key Up 的，因此位于位置 1 的光纤到达另一端的位置 12，位于位置 2 的光纤到达另一端的位置 11，依此类推。

　　C 型光缆会翻转线对，使得位置 1 的光纤到达另一端的位置 2，而位置 2 的光纤到达位置 1。

　　6、光纤中OM表示什么意思

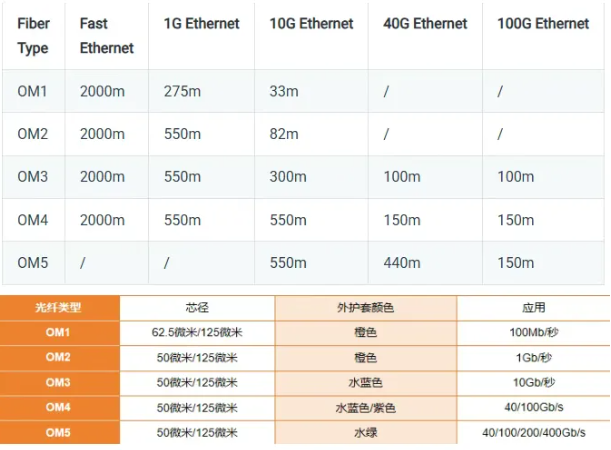

　　OM1、OM2、OM3、OM4、OM5 是多模光纤类型的迭代名称。“OM”是“Optical Multimode”(光学多模)的缩写。不同 OM 类型支持的最大传输速率不同。例如，要达到 100G 速率，至少需要选择 OM3 光纤。

　　随着数据中心400G/800G网络布线对高速传输和数据容量的需求激增，高密度MPO光纤跳线的应用日益普及。MPO光纤跳线凭借其卓越的空间效率、部署便捷性以及与高速技术的完美契合，已成为构建现代高容量、可扩展数据中心光互连网络的基石和首选解决方案。
