有不少朋友问到关于屏蔽机房与一般的机房有何区别，本期，为了方便大家更详细的了解关于屏蔽机房建设，我们可以通过这个实际图纸来详细了解。

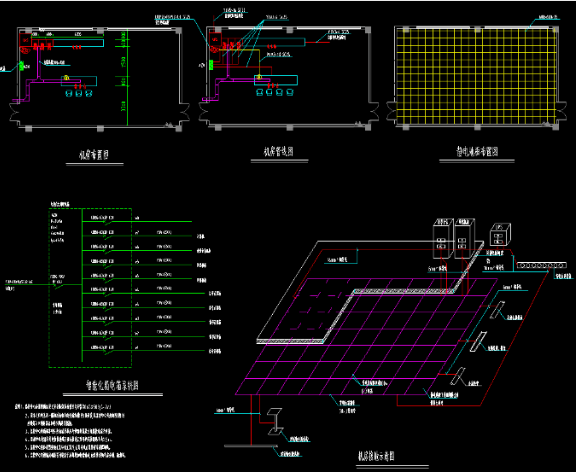

　　一、普通机房安装图

　　普通机房的主要是接地、静电地板、机房布置、管线等。

　　前面我们曾分享过多篇的建设内容。

　　二、屏蔽机房安装图

　　屏蔽机房除了普通机房的建设内容外，还增加了屏蔽壳体、屏蔽门、电源滤波器、网络蔽装置、信号滤波器、消防信号滤波器、波导通风窗、波导管等。

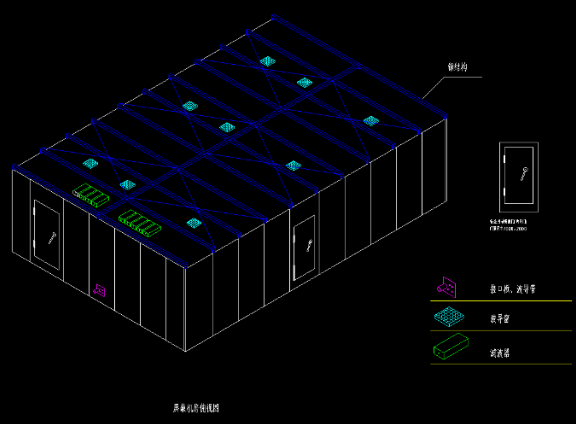

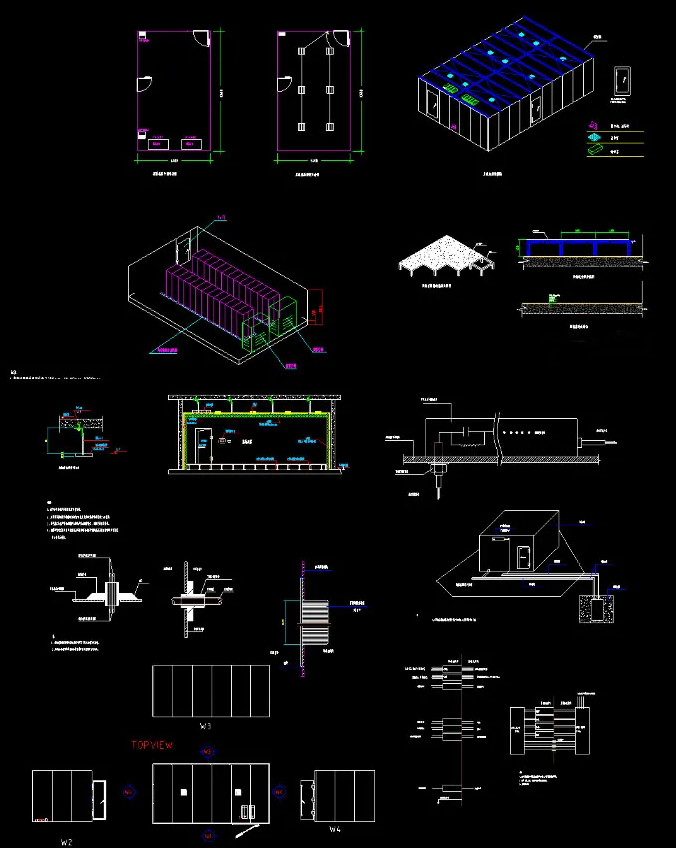

　　我们来看下屏蔽机房的建设大样图：

　　我们来看下屏蔽机房重点建设内容：

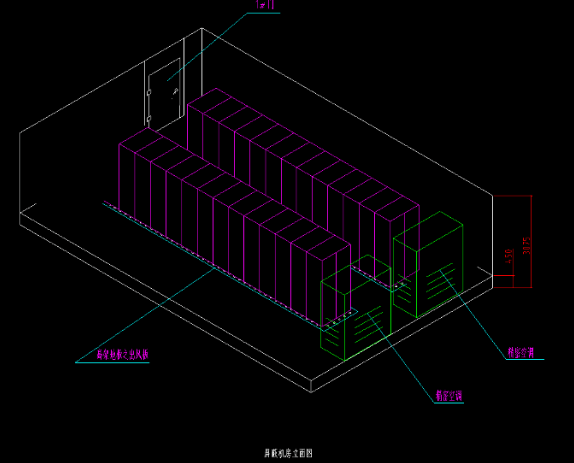

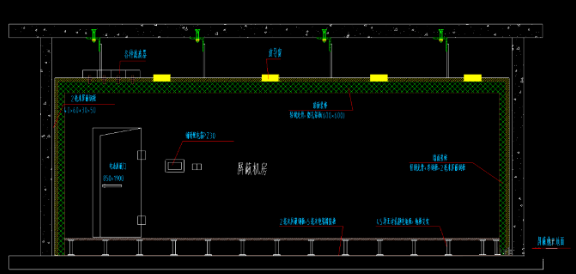

　　屏蔽机房立面图

　　屏蔽机房俯视图

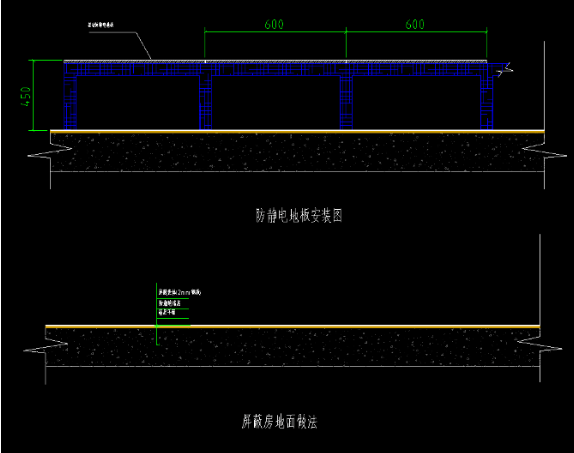

　　屏蔽机房地面做法

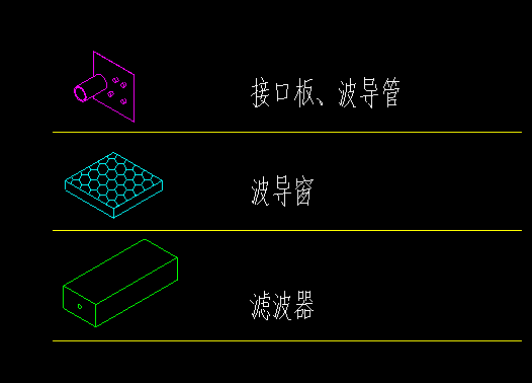

　　各种滤波器与屏蔽措施的安装施工

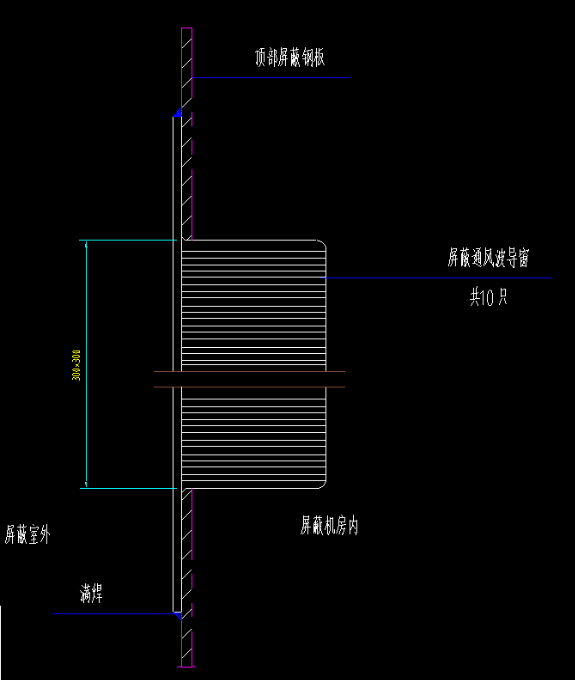

　　顶部屏蔽钢板与屏蔽通风波导窗安装

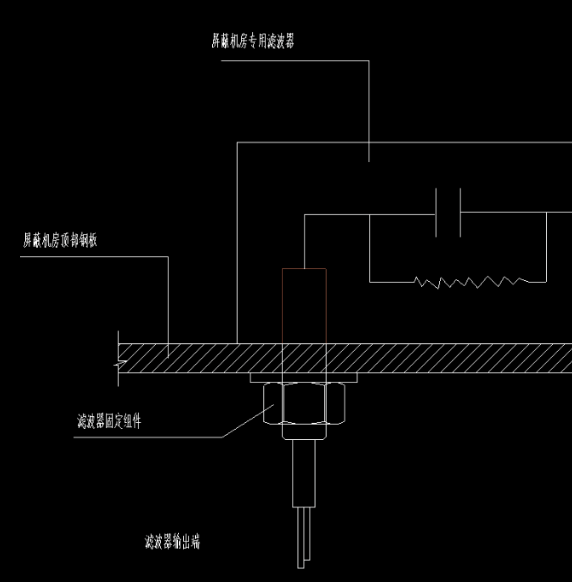

　　安装细节，屏蔽机房专用滤波器安装细节
