面对复杂环境下的4G联网挑战，Air8101通过外挂Air780EPM模块成功破局。这一多网协同解决方案不仅打通了数据传输的“任督二脉”，更以稳定高效的连接能力，为物联网设备在工业、智慧城市等场景的部署提供了坚实支撑。

本文将分享Air8101核心板通过外挂Air780EPM整机开发板，实现4G联网的功能示例。


一、硬件准备工作

 1.1  所需硬件

Air8101核心板（开发板也可以）；

Air780EPM开发板套件（V1.2/V1.3开发板、整机开发板、核心板均可）；

杜邦线；

支持数据传输的USB数据线；

Win10及其以上PC电脑。

1.2  接线说明

本文以Air8101核心板和Air780EPM开发板V1.3版本为例。如果你使用其他版本的开发板，可通过开发板的使用手册查找对应管脚。

使用手册详见资料中心：—— docs.openluat.com

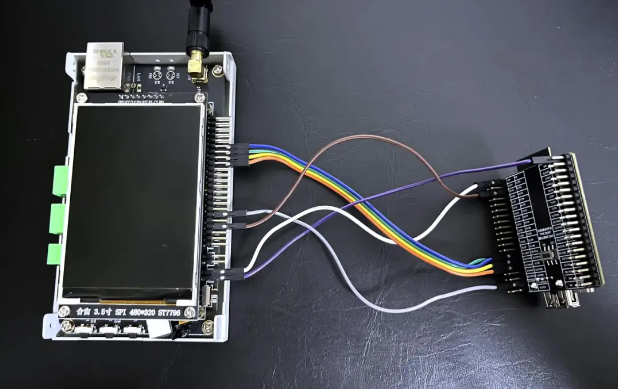

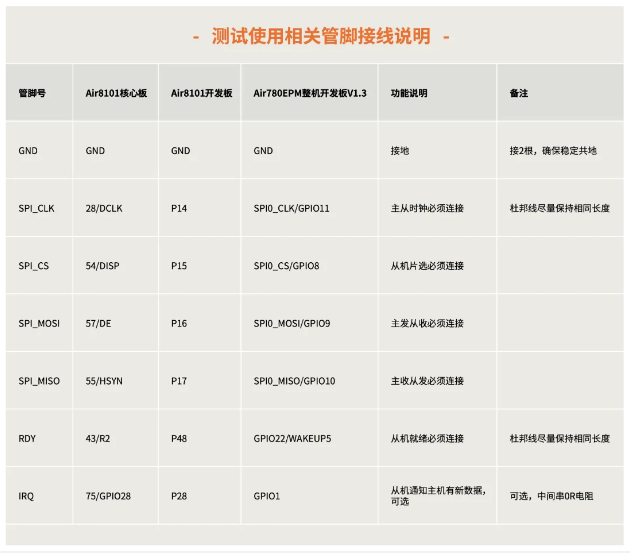

本次测试使用SPI0接法进行演示，相关接线参考如下图表：

二、软件准备工作

参考Air8101/Air780EPM软件环境清单，准备好软件环境。

2.1  烧录工具

Luatools工具下载及使用说明：https://docs.openluat.com/air8101/common/Luatools/

2.2  Air8101需要烧录的固件和脚本文件

1）内核固件下载：https://docs.openluat.com/air8101/luatos/firmware/

2）脚本文件下载：https://gitee.com/openLuat/LuatOS/tree/master/module/Air8101/demo/air8101_air780epm_4G/air8101_air780epm_4g_master

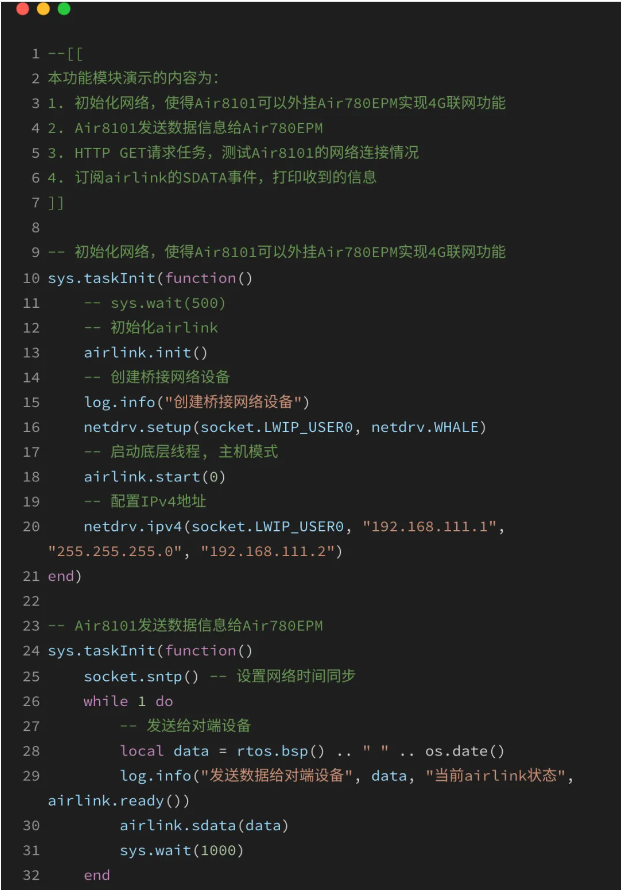

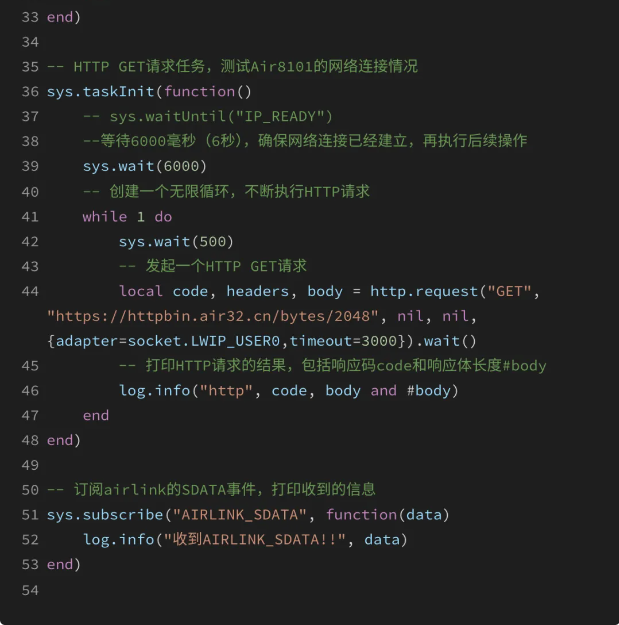

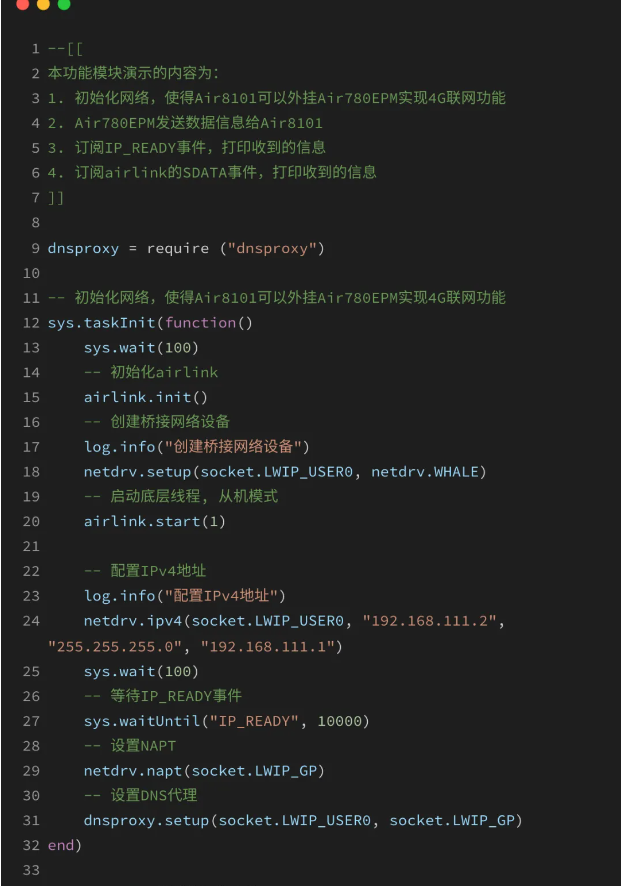

主要功能代码：

2.3  Air780EPM需要烧录的固件和脚本文件

1）内核固件下载：https://docs.openluat.com/air780epm/luatos/firmware/version/

2）脚本文件下载：https://gitee.com/openLuat/LuatOS/tree/master/module/Air8101/demo/air8101_air780epm_4G/air8101_air780epm_4g_slave

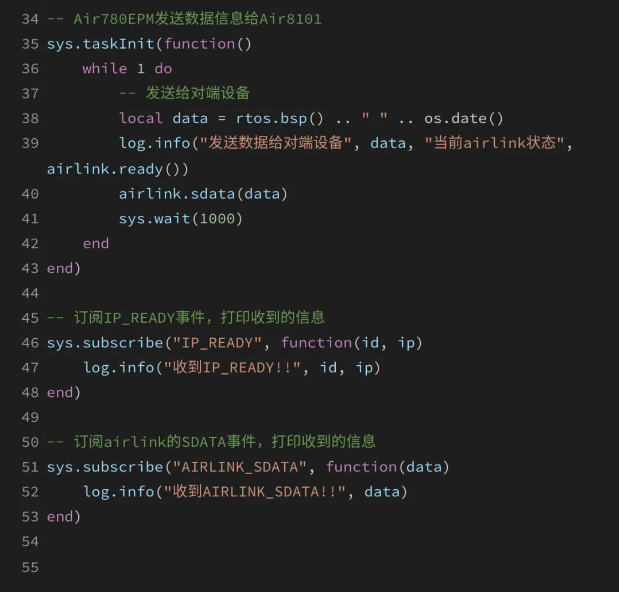

主要功能代码：

2.4  LuatOS运行所需要的lib文件：

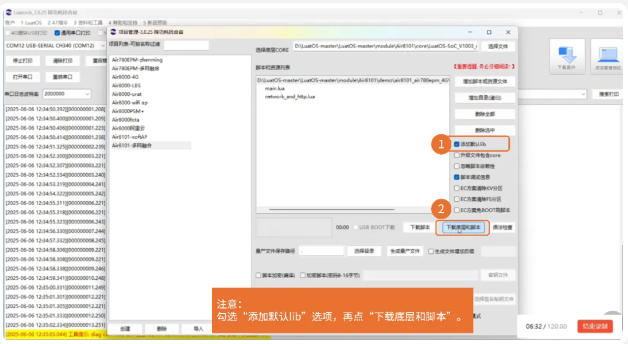

使用Luatools烧录时，注意勾选“添加默认lib”选项，使用默认lib脚本文件。

三、demo测试结果

成功烧录后运行测试，Air8101核心板即可通过外挂Air780EPM开发板实现4G联网功能。

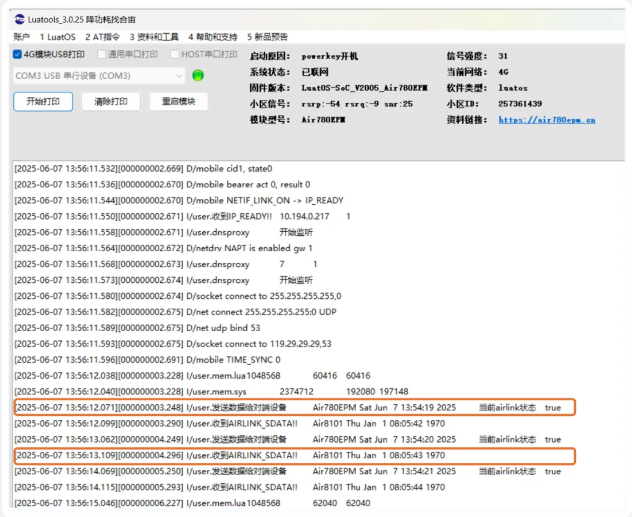

3.1  Air780EPM日志

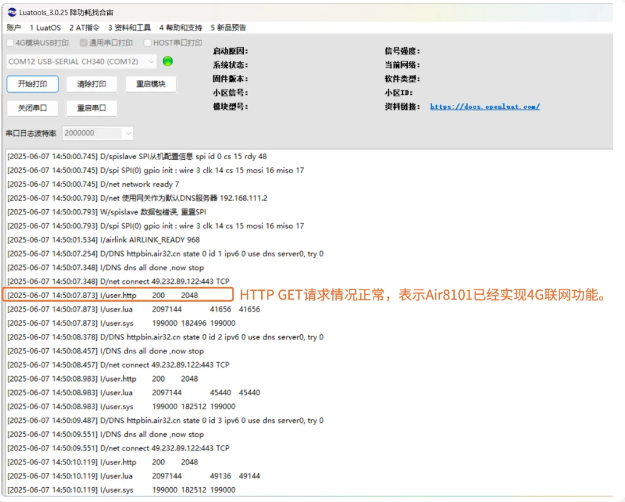

3.2  Air8101日志

今天的内容就分享到这里了~
