如何优化层叠结构以提高PCB线路板整体性能简述
成都亿佰特 | 2025-07-10 14:53:37    阅读:8   发布文章

优化高多层PCB线路板的层叠结构是提升其整体性能的关键步骤,以下从信号完整性、电源完整性、电磁兼容性、散热性能四大核心目标出发,结合具体优化策略和案例进行说明:

一、信号完整性优化1. 信号层与参考平面紧密耦合

1. 策略:将高速信号层(如差分对、单端信号)紧邻参考平面(GNDPWR),减少信号回流路径长度,降低串扰和辐射。

2. 案例:

3. 8层板典型结构:TOP-GND-SIG1-PWR-SIG2-GND-SIG3-BOTTOM,其中SIG1SIG2为高速信号层,分别由GNDPWR提供参考。

4. 若信号层与参考平面间隔超过1层(如SIG1GND间夹有PWR),需增加去耦电容密度。

2. 差分对布线对称性

1. 策略:差分对需在同一信号层且等长、等宽、等间距,参考平面连续。

2. 优化:在层叠中为差分对分配独立信号层,避免与其他信号交叉。

3. 避免信号跨分割

1. 策略:信号层应避免跨越电源或地平面的分割区域,否则需通过电阻或磁珠跨接。

2. 示例:若PWR层被分割为3.3V1.8V,高速信号应避免跨越分割线。

二、电源完整性优化1. 电源平面与地平面成对配置

1. 策略:每个电源平面(PWR)应紧邻地平面(GND),形成低阻抗回路。

2. 案例:

3. 10层板结构:TOP-GND-SIG1-PWR1-GND-PWR2-SIG2-GND-SIG3-BOTTOM,其中PWR1PWR2分别对应GND层,减少电源噪声。

2. 去耦电容布局

1. 策略:在电源入口和芯片电源引脚附近放置去耦电容,电容引脚到电源/地平面的路径尽可能短。

2. 优化:层叠中预留PWRGND的相邻层,便于电容焊盘与平面的直接连接。

3. 电源平面分割管理

1. 策略:若需分割电源平面,分割线应与信号线垂直,避免平行走线。

2. 示例:PWR层分割为5V12V时,分割线应与信号层走线方向垂直。

三、电磁兼容性优化1. 屏蔽层设计

1. 策略:在敏感信号层(如时钟、射频)外侧增加完整的地平面,形成法拉第笼效应。

2. 案例:

3. 12层板结构:TOP-GND-SIG1-PWR1-GND-SIG2-PWR2-GND-SIG3-PWR3-GND-BOTTOM,其中SIG2为敏感信号层,两侧均为GND层。

2. 减少层间耦合

1. 策略:高速信号层与低速信号层应通过地平面隔离,避免串扰。

2. 优化:层叠中交替排列信号层和参考平面,如SIG-GND-SIG-PWR

3. 控制层间介质厚度

1. 策略:减小信号层与参考平面间的介质厚度(如使用薄核芯板),降低特征阻抗,减少辐射。

2. 示例:介质厚度从0.2mm降至0.1mm,特征阻抗可降低约

四、散热性能优化1. 内层铜箔厚度增加

1. 策略:在高功耗区域(如电源模块、处理器)的内层增加铜箔厚度(如2oz),提高散热效率。

2. 优化:层叠中为高功耗区域分配连续的铜箔层,并与地平面连接。

2. 热过孔设计

1. 策略:在发热元件下方布置热过孔阵列,将热量传导至内层铜箔或背面散热层。

2. 示例:热过孔直径0.3mm,间距1.0mm,排列密度视功耗而定。

3. 散热层配置

1. 策略:在层叠中增加独立的散热层(如铜箔层),并通过导热材料与外壳连接。

2. 案例:14层板结构:TOP-GND-SIG1-PWR1-GND-HEAT-PWR2-GND-SIG2-PWR3-GND-SIG3-HEAT-BOTTOM,其中HEAT层为散热层。

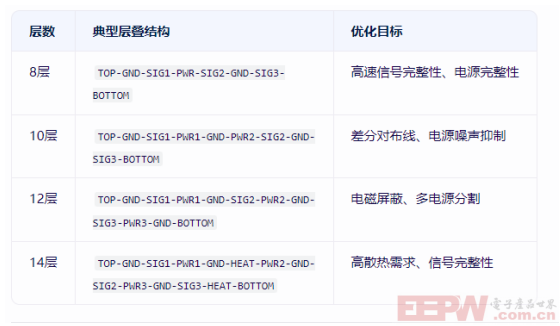

五、层叠结构优化案例


六、总结

1. 信号完整性:优先保证信号层与参考平面的紧密耦合,差分对对称布线。

2. 电源完整性:电源平面与地平面成对配置,合理分割并增加去耦电容。

3. 电磁兼容性:通过屏蔽层和层间隔离减少辐射,控制介质厚度。

4. 散热性能:增加内层铜箔厚度,设计热过孔和散热层。

通过以上策略,可显著提升高多层PCB的性能,满足高速、高密度、高可靠性需求。
