为满足严苛的定位需求，Air8000模块创新性地整合了北斗/GPS双模导航，并通过天线设计的精密优化（如共面波导结构、50欧姆阻抗匹配）结合实战经验，实现了亚米级定位精度，适用于智能交通、物联网等场景。

想要4G+GNSS+WiFi+BLE+TTS+VoLTE…—— 一个Air8000就够了！

Air8000工业引擎模块内置低功耗北斗/GPS双模卫星导航芯片，能够提供精准稳定的定位服务，适用于户外资产追踪、物流管理、智能穿戴等物联网设备，以及各类复杂工业场景的定位需求‌。

最新开发资料详见：www.air8000.cn

本文特别分享Air8000的GNSS功能特性和天线设计要点。


Air8000工业引擎模块采用高集成化设计，尺寸仅为22*22*2.3mm，适用于各种紧凑型设计需求。

GNSS主要特性如下：

支持频点：

GPS L1；

BDS B1；

GLNASS G1；

Galileo E1；

支持GPS/北斗三号单频多模；

更新频率：1~10Hz

定位精度：<2m

捕获灵敏度：< -149dBm

跟踪灵敏度：< -165dBm

支持冷启动/热启动；

支持AGNSS辅助定位，3秒快速定位。

GNSS功耗：

捕获38.3416mA（整体功耗，含4G功耗）；

追踪36.2319mA（整体功耗，含4G功耗）。

最新GNSS应用示例详见：https://docs.openluat.com/air8000/luatos/app/gnss/

Air8000工业引擎已将卫星导航芯片的控制/供电/通信以及射频前端集成于模块内部，因此外部仅需连接GNSS天线/有源天线供电即可正常使用GNSS功能。

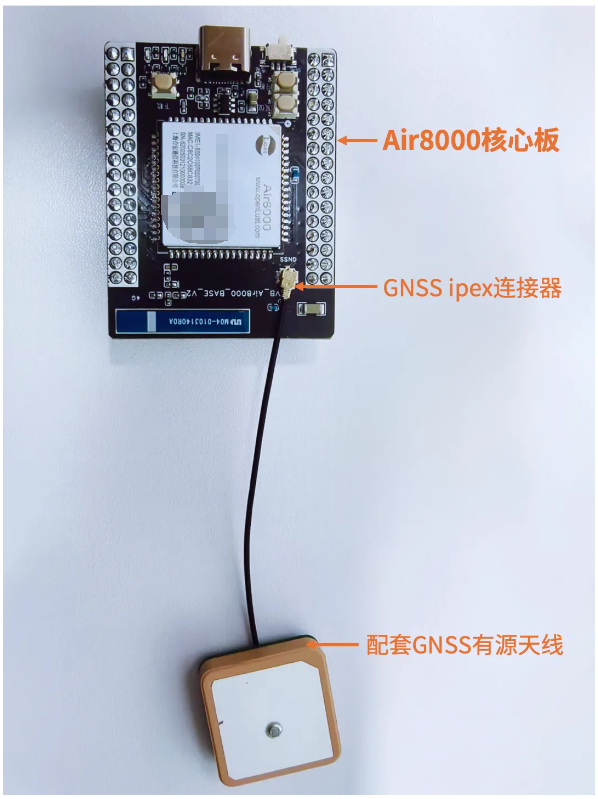

以Air8000核心板为例：

GNSS天线设计可参考下方文档链接：https://docs.openluat.com/air8000/luatos/hardware/design/gnssant/

须特别注意：

GNSS天线需要做50欧姆阻抗匹配，且线长尽量短；预留天线Π形匹配；GNSS_VCC固定输出3.3V，其与GNSS同步打开和关闭，仅支持3.3V有源天线供电。对于5V有源天线，需要外置5V供电。

今天的内容就分享到这里了~
