在当前工业自动化领域中，新能源汽车电池的生产制造已成为增长速度最快的细分市场之一。随着动力电池产能的持续扩张和技术的不断迭代更新，生产线对于高精度装配、实时数据交互以及系统兼容性提出了更为严格的要求。在某领先电池制造企业的模组装配线实施过程中，遭遇了不同品牌设备间通信协议不兼容的难题，这导致了设备间协同作业和数据共享的困难。因此，迫切需要开发一种高效的协议转换解决方案，以优化生产流程。
Profinet主站可编程逻辑控制器（PLC）：选用西门子S7-1500系列PLC（型号：CPU1515C，配备双端口千兆以太网接口），承担生产线的逻辑控制与数据处理任务。
Ethernet IP主站PLC：采用罗克韦尔ControlLogix 5580系列PLC（支持Ethernet IP CIP Sync协议，具备1Gbps的通信速率），主要负责Ethernet IP协议设备的控制与管理。

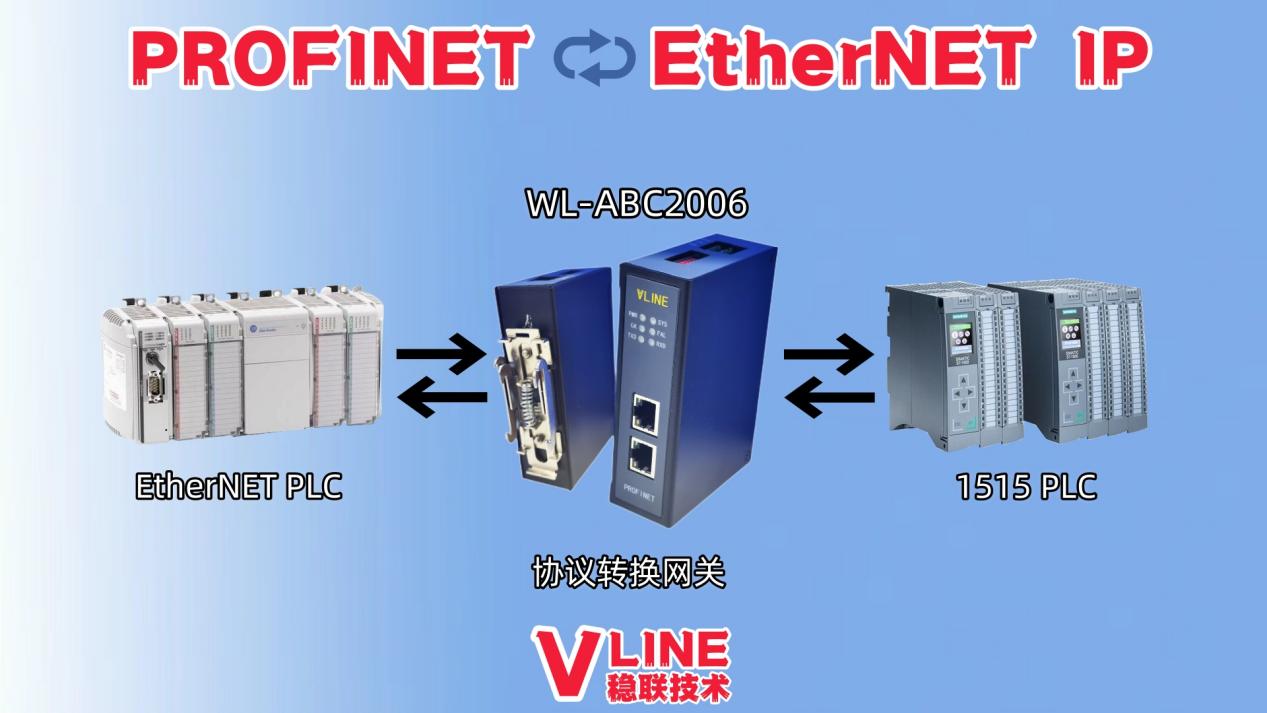

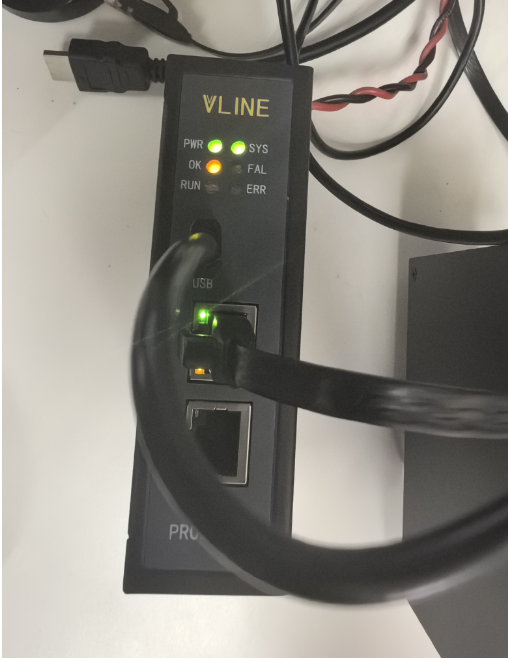

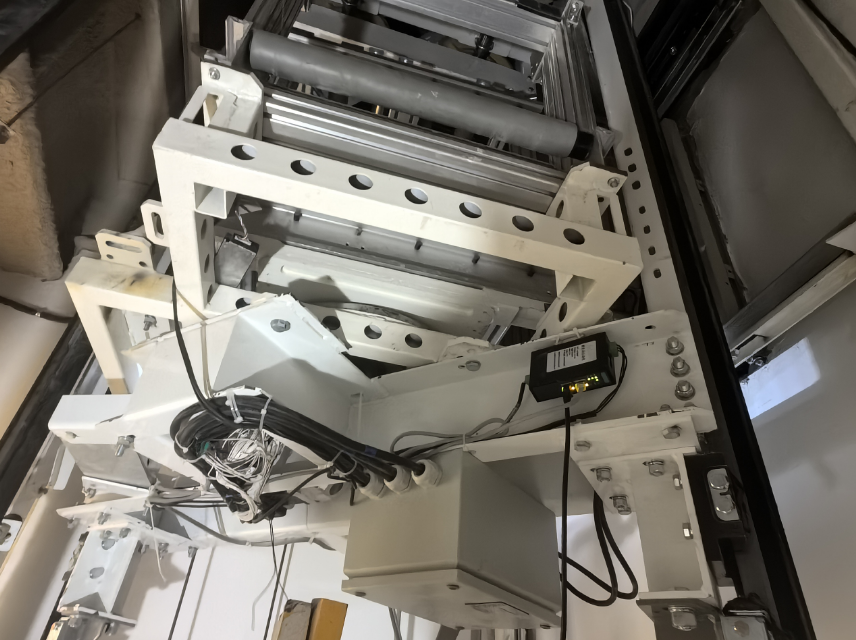

协议转换网关：配置Profinet转Ethernet IP协议转换网关，作为Profinet网络与Ethernet IP网络之间的连接桥梁，实现两种工业通信协议的相互转换及数据交互功能。
协议转换配置：ProfiNet侧配置流程：在西门子TIA Portal环境下，通过导入ProfiNet至Ethernet IP协议转换网关的GSDML文件，完成网关设备的集成。随后，设定网关设备的IP地址至192.168.1.100，并进行数据映射配置。具体操作为将PLC的ProfiNet输出区域（128字节）映射至网关的Ethernet IP输入区域，同时将网关的Ethernet IP输出区域（64字节）映射回PLC的ProfiNet输入区域。
Ethernet IP侧配置流程：在罗克韦尔Studio 5000软件中，通过导入ProfiNet至Ethernet IP协议转换网关的EDS文件，实现网关设备的集成。接着，设置网关设备的IP地址为192.168.2.100，并分配设备标识为“PN-EIP-GW”。此外，还需配置CIP Sync同步周期为10毫秒，以及超时时间为500毫秒。
设备集成与调试过程：机器人控制：于KUKA WorkVisual中对ProfiNet通信参数予以配置，将机器人状态字（16字节）映射至网关的ProfiNet输入区域。借助网关向机器人传送运动指令（16字节），从而实现焊接路径的动态调控。
视觉检测协同机制：基恩士CV-X视觉检测系统通过ProfiNet协议将检测结果（包括缺陷类型、坐标偏差）传输至网关，随后网关将数据转发至PLC。PLC在接收到数据后，激活补偿算法对焊接位置进行微调，确保焊接精度控制在±0.05mm的范围内。
边缘计算的应用：数据预处理阶段，网关内置的AI算法能够对视觉检测图像进行实时分析，有效减轻服务器的计算负担，降低40%的负载。
本地决策制定：在检测到焊接异常时，网关能够直接指挥AGV暂停搬运作业，其响应时间不超过10毫秒。
能源管理策略：网关负责监控设备的能耗数据，并自动调整非关键设备的待机模式，从而实现15%的节能效果。
应用成效分析。生产效率显著提升：焊接周期由12秒/件缩短至8秒/件，产能实现了33%的增长；设备综合效率（Overall Equipment Effectiveness, OEE）从75%提升至92%。
质量控制优化：焊接缺陷率由0.8%降低至0.2%，年减少废品损失约500万元；视觉检测系统漏检率由0.3%降低至0.05%。
运维成本有效降低：平均故障修复时间（Mean Time To Repair, MTTR）由2小时缩短至15分钟；备件库存量减少40%，通过实施热插拔技术实现了不停机维护。
协议兼容性问题：问题表征：在初步调试阶段，罗克韦尔可编程逻辑控制器（Programmable Logic Controller, PLC）无法识别网关的Ethernet IP从站设备。
解决措施：对EDS文件版本进行检查，确保与Studi5000的兼容性，并更新至最新版本；确认网关供电电压的稳定性（24VDC±10%），并更换故障电源模块。
实时性瓶颈问题：问题表征：焊接过程中出现指令延迟，导致焊缝位置偏差。
解决措施：将ProfiNet通信周期调整至5ms，同步Ethernet IP周期为5ms；启用网关的IRT优先级配置，确保机器人控制指令达到微秒级响应。
多厂商设备协同问题：问题表征：大族激光打标机与西门子PLC间数据交互出现异常。
解决措施：在TIAPortal中配置打标机的ProfiNet输入/输出区域，确保数据格式与网关兼容；启用网关的协议透明传输功能，绕过ProfiNet协议层直接传输原始数据。
ProfiNet转Ethernet IP协议转换网关在新能源汽车电池制造生产线中的成功应用，充分展现了其强大的协议转换能力和数据处理能力。它不仅解决了不同品牌设备之间的通信兼容性问题，实现了生产线的智能化升级和高效协同工作，还为企业的数字化转型奠定了坚实基础。未来，随着工业自动化技术的不断发展和工业物联网的深入应用，协议转换网关将在更多行业和领域发挥重要作用，推动制造业向更高效、更智能的方向发展。
