红外温枪防护方案

几乎没有一个物理量像温度一样，如此频繁地进行测量；通过红外线测量温度有各种可能性。除了传统的温度计之外，高温计（也称为激光测温仪或红外测温仪）用作温度测量仪已被有效验证。应用广泛，如钢铸造、炉温、机器零件、

玻璃及室温、体温等各种物体表面温度的测量，针对特殊应用场景， 我司均有集约化的产品配合此类产品，满足各种需求。

一 ．产品应用优势：

l 延长测试枪使用寿命 ，具有过流保护和过压保护

l 有助于减少测试的干扰 ，提高稳定性、提高产品 EMC 性能

l 提高类似 MLX90614 芯片的 ASSP 性能

l 符合 IEC 61000-4-2 (ESD）Air discharge: ±15kV Contact discharge: ±8kV

l IEC61000-4-4 (EFT) 40A (5/50ns)

l IEC61000-4-5 (Lightning) 12A (8/20μs)

二 ．典型应用产品：

三 ．应用拓扑：

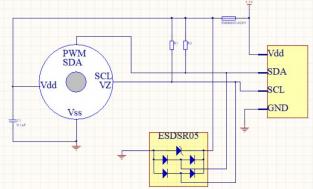

方案一 方案二

四 ．器件与工作电压选择：

方案类型	VDD 外部电源	防过流电路 PPTC	ESD 型 号	封装形式
方案 一	3.3V	SMD0603-020	ESDSR05 Case :JEDEC SOT-143
	5.0V	SMD0603-020
方案 二	3.3V	SMD0603-020	ESDLC5V0D3B * Case :SOD-323 D1/D2/D3

	5.0V	SMD0603-020	ESDLC5V0D3B * Case :SOD-323 D1/D2/D3
	12V	SMD1206-020	ESDLC12V0D3B * Case :SOD-323 D1/D2/D3

* 我司有多种封装形式可供选择,如：SOD523/SOD-923/DFN1006

五 ．应用说明：

5.1 过流保护的必要性，正常设备在使用过程，用户在更换外部电池或电源过程；很容易产生尖峰电流 ，对于红外芯片 A/D 采集器件是致命；更是关键的设计 ，红外传感内部设计齐纳二极管 ，当二极管 PN 结短路失效 ，导致电池短路；在石油化工行业将会导致火灾现象 ，造成更大的损失！

5.2 ESD 静电保护的必需性 ，此类产品的使用环境很恶劣 ，主要是人体的静电转移产生的瞬间宽脉冲的电压；还有在特殊工况场景 ，环境的影响更是不可控制。

六 ．产品特性：

防护器件大量用于汽车 ，工业品产品 ，具有高性能！

器件体积集约化 ，贴片 SMT 式

低寄生电容

ROHS 材料

7． 电气参数（Ta： 25℃)：

ESDSR05

ESDLC5V0D3B
